Gigabyte B760 Gaming X GEN5 LGA1700 DDR5 ATX 2,5G Ethernet 3 ranhuras M.2 Placa-mãe

Gigabyte B760 Gaming X GEN5

A Gigabyte B760 Gaming X GEN5 é uma placa-mãe ATX de formato standard para computadores de secretária. Utiliza o socket LGA 1700 com chipset Intel B760 e aceita memória DDR5, com 1 ranhura PCIe 5.0 reservada para a placa gráfica. Foi concebida para montar processadores Intel de 12.ª, 13.ª e 14.ª geração numa placa de tamanho completo.

Que processadores aceita e o que não pode fazer com eles

O socket LGA 1700 suporta processadores Intel de 12.ª, 13.ª e 14.ª geração. A restrição mais importante que não aparece em muitas fichas: o chipset B760 bloqueia o overclocking da CPU. Se quiser aumentar a frequência do processador, precisa de uma placa com chipset Z790. O que este chipset permite é ajustar a RAM através de perfis XMP até 5600 MHz, que é a única via de otimização disponível aqui. O VRM tem 8+1+1 fases, dado que reflete quantas etapas de alimentação chegam ao processador.

Memória DDR5: quanto cabe e a que velocidade

A placa tem 4 ranhuras DIMM DDR5 que aceitam até 256 GB no total. Com 2 módulos instalados, devem ser colocados nas ranhuras indicadas no manual: normalmente A2 e B2. Colocá-los em ranhuras erradas faz com que funcionem em canal simples e perca desempenho. O limite de velocidade com XMP é 5600 MHz, por isso ao escolher kits de RAM convém não ultrapassar esse valor para garantir a compatibilidade.

Armazenamento: três ranhuras M.2 e um limite que convém conhecer

A placa tem 3 ranhuras M.2 PCIe 4.0 para SSD NVMe e 4 portas SATA III para discos rígidos ou SSD SATA convencionais. Um dado que poucos vendedores esclarecem: as 3 ranhuras M.2 são PCIe 4.0, não PCIe 5.0. O único slot PCIe 5.0 da placa é o da placa gráfica, pelo que os SSD PCIe 5.0 mais rápidos do mercado não encaixam diretamente em nenhuma das 3 baías M.2. Se tiver vários SSD NVMe, pode preencher as 3 ranhuras sem ocupar o slot da GPU. As portas SATA suportam configurações RAID 0, 1, 5 e 10.

Conectividade: Ethernet 2.5G sem Wi-Fi nem Bluetooth

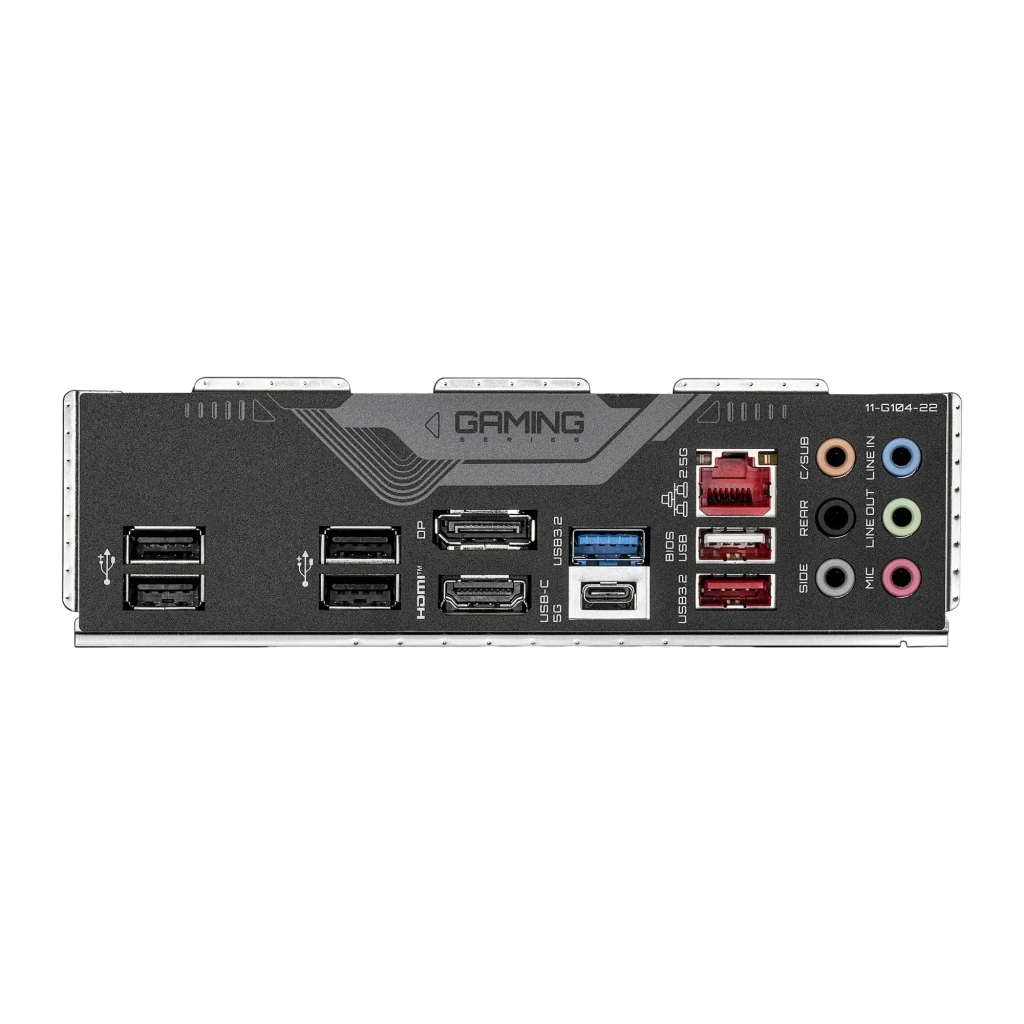

A única ligação de rede incluída é uma porta Ethernet de 2.5 Gigabit (Realtek RTL8125), que move 2,5 vezes os dados de uma porta Gigabit standard em redes locais rápidas. O que nenhum vendedor costuma referir: a placa não integra Wi-Fi nem Bluetooth. Se precisar deles, terá de adicionar uma placa PCIe sem fios ou um adaptador USB. Na parte traseira há 1x USB 3.2 Gen 2 Tipo A, 1x USB 3.2 Gen 1 Tipo A, 1x USB 3.2 Gen 1 Tipo C e 5x USB 2.0. Para gráfica integrada, a traseira inclui 1 saída HDMI 2.1 e 1 saída DisplayPort 1.2.

Perguntas frequentes

Com que processadores Intel é compatível esta placa-mãe?

Aceita processadores Intel de 12.ª, 13.ª e 14.ª geração com socket LGA 1700: séries Core i3, i5, i7, i9, Pentium Gold e Celeron dessas gerações. Não é compatível com processadores de gerações anteriores nem com CPUs AMD.

Posso fazer overclocking do processador com esta placa?

Não. O chipset B760 bloqueia o overclocking da CPU. Para aumentar a frequência do processador precisa de uma placa com chipset Z790. O que pode ajustar é a velocidade da RAM através de perfis XMP, até 5600 MHz.

Que tipo de memória RAM preciso e quanto admite?

Aceita apenas DDR5 em formato DIMM, não sendo compatível com DDR4. Dispõe de 4 ranhuras para um máximo de 256 GB no total, com velocidades até 5600 MHz via XMP em configuração de canal duplo.

Tem Wi-Fi ou Bluetooth integrado?

Não. Inclui apenas Ethernet 2.5 Gigabit (Realtek RTL8125). Se precisar de conectividade sem fios ou Bluetooth, terá de adicionar uma placa PCIe adicional ou um adaptador USB externo.

Os slots M.2 são PCIe 5.0 ou PCIe 4.0?

Os 3 slots M.2 são PCIe 4.0. O único conector PCIe 5.0 da placa é o slot x16 reservado para a placa gráfica, pelo que os SSD PCIe 5.0 não são compatíveis com as ranhuras M.2.
