Gigabyte B550I AORUS PRO AX AMD B550 AM4 DDR4 Mini-ITX WiFi 6E 2,5G Ethernet 2 ranhuras M.2 Placa-mãe

Gigabyte B550I AORUS PRO AX Mini-ITX Socket AM4

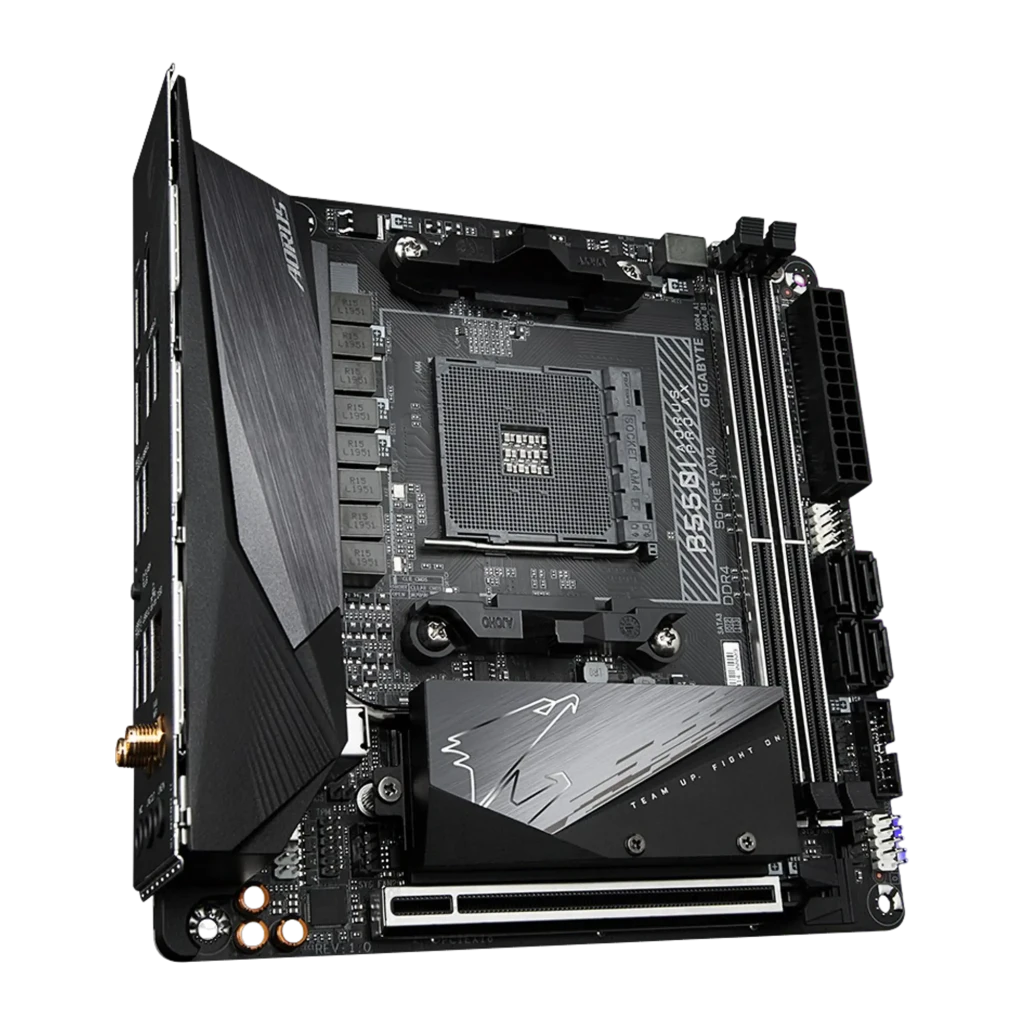

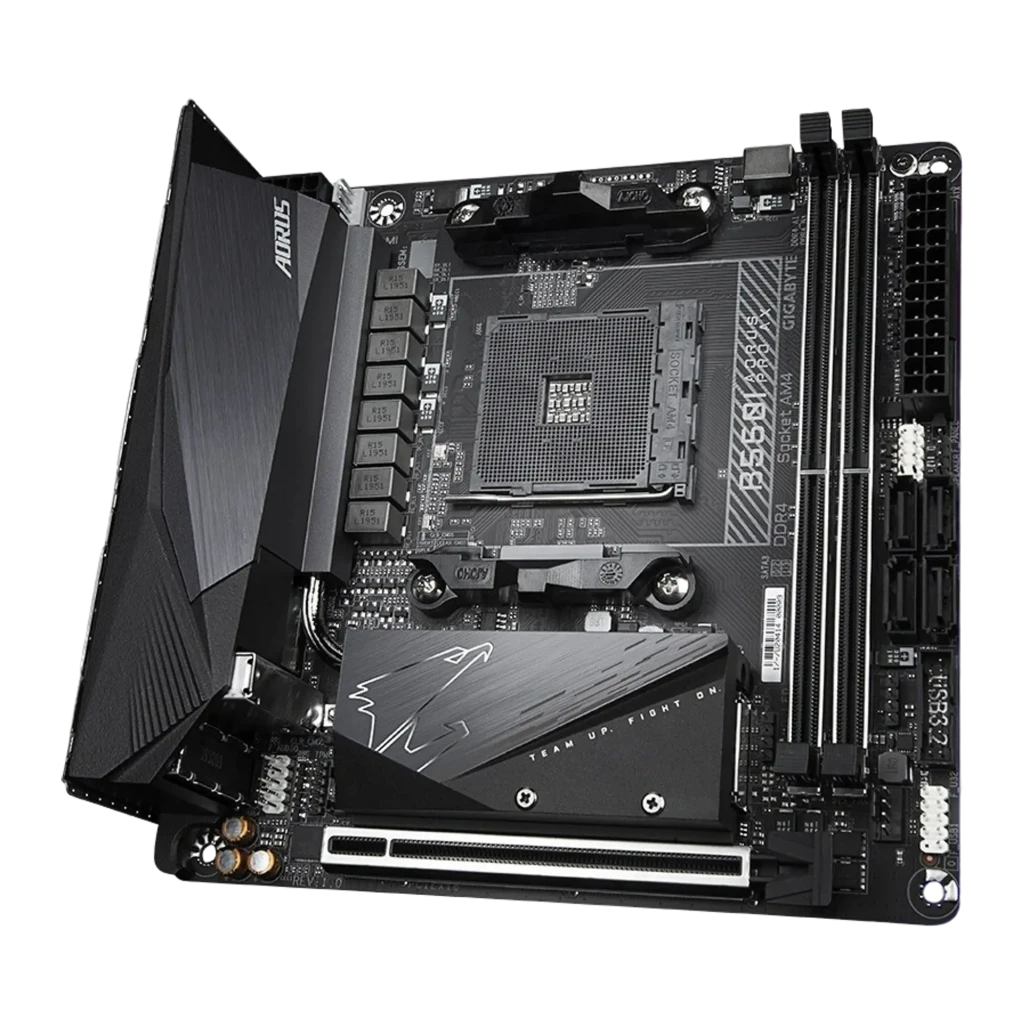

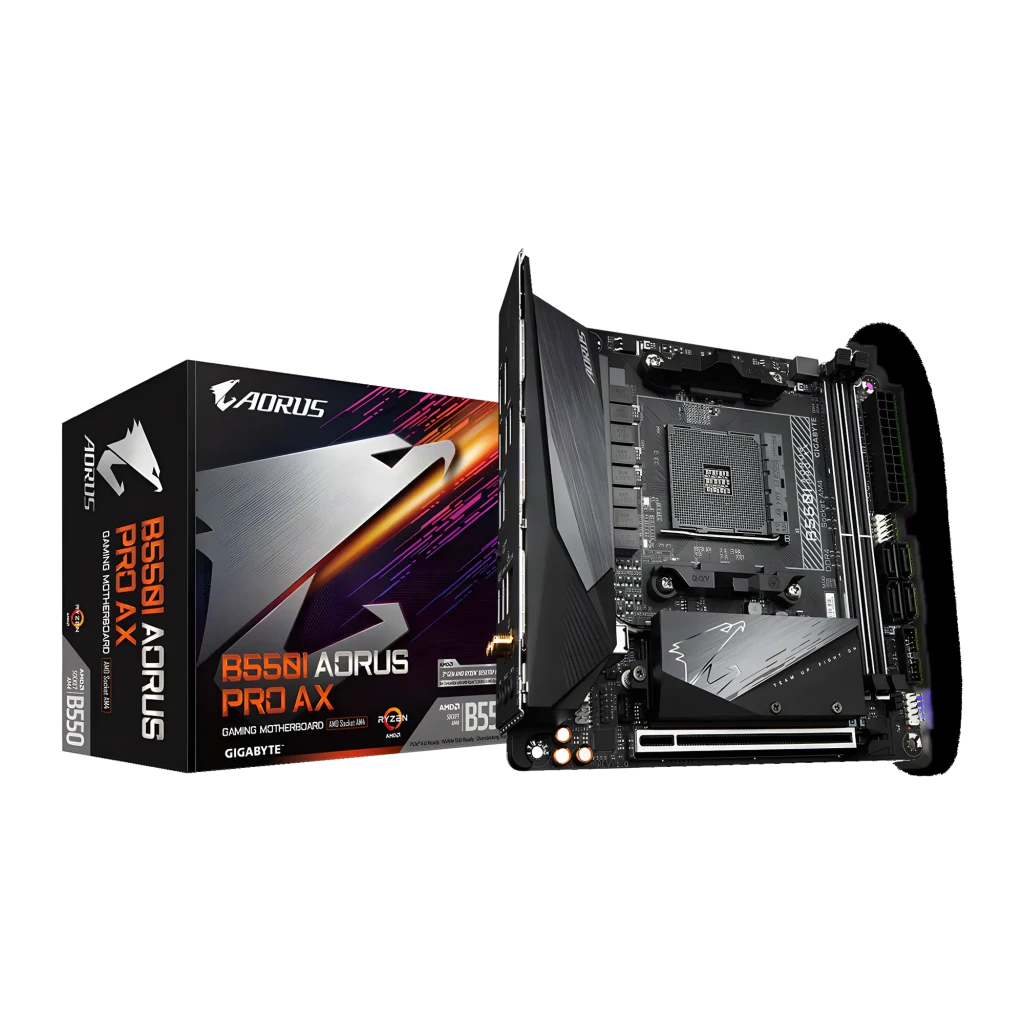

A Gigabyte B550I AORUS PRO AX é uma placa-mãe Mini ITX para socket AM4 com chipset B550. Mede 170 x 170 mm, o formato mais compacto do padrão ATX, e só encaixa em caixas concebidas para Mini ITX: não é intercambiável com caixas mATX nem ATX. A Gigabyte desenhou-a para montar um sistema Ryzen compacto sem abdicar de conectividade Wi-Fi, armazenamento rápido nem processadores de gama alta.

O formato que define tudo o que cabe e o que não cabe

Mini ITX significa 1 único slot PCIe x16: a placa gráfica ocupa esse slot e não sobra espaço para qualquer outra placa de expansão. Se tenciona adicionar uma placa de captura, uma placa de som dedicada ou qualquer outra placa, não será possível: esse slot é o único disponível. Quem escolhe uma placa ITX sabe-o de antemão e prioriza o tamanho em detrimento da possibilidade de expandir o sistema mais tarde. É uma decisão consciente, não um descuido, mas convém tê-la bem presente antes de comprar.

Compatibilidade com processadores: que Ryzen são suportados e quais não

O chipset B550 com socket AM4 suporta Ryzen 3000, 4000 e Ryzen 5000 Series. Os Ryzen de primeira e segunda geração não são compatíveis sem atualização de BIOS prévia, e o socket AM5 fica completamente fora de questão. Para gerir os Ryzen 5000 de alto consumo num formato tão reduzido, a placa incorpora um VRM de 8 fases, o que lhe confere margem térmica suficiente para não estrangular o processador. Uma nota importante sobre as saídas de vídeo: a placa tem 2 x HDMI 2.1 e 1 x DisplayPort 1.4 no painel traseiro, mas só funcionam se o processador tiver gráficos integrados. Os Ryzen 5000 sem sufixo G, como o 5600X ou o 5900X, não os têm, pelo que essas saídas ficam inutilizáveis a menos que utilize uma APU como o Ryzen 5 5600G.

Memória e armazenamento: dois slots e dois M.2 com nuances

A placa tem 2 slots DDR4 DIMM com um máximo de 64 GB. Não há possibilidade de instalar 4 módulos como nas placas ATX, por isso, se planeia expandir a RAM no futuro, convém comprar os módulos definitivos desde o início. Quanto ao armazenamento, há 2 slots M.2 (formato 2260/2280): o primeiro está ligado à CPU e funciona em PCIe 4.0 x4, velocidade máxima para SSD NVMe atuais; o segundo está ligado ao chipset e funciona em PCIe 3.0 x4, mais lento. O que quase ninguém avisa: esse segundo slot M.2 está fisicamente na parte traseira da placa. Para instalar ou substituir esse SSD é necessário desmontar a placa do chassis, o que numa build ITX, onde o espaço já é reduzido, implica mais tempo do que numa torre grande. Para quem prefira combinar SSD com HDD, há ainda 4 conectores SATA III.

Conectividade integrada: rede, sem fios e USB sem placas adicionais

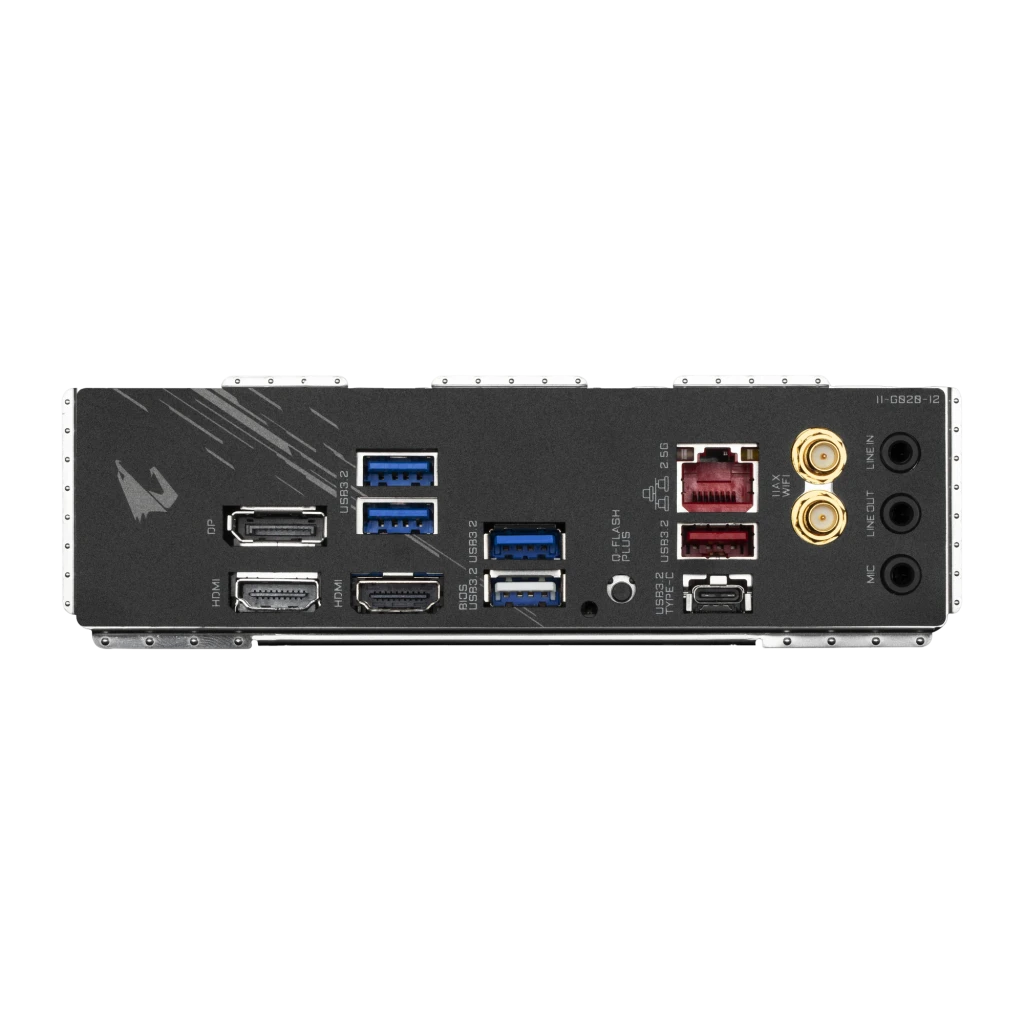

A placa inclui Wi-Fi 6E e Bluetooth 5.3 de origem. Numa build ITX sem slots livres, isto não é um extra: é a única forma de ter Wi-Fi sem recorrer a um adaptador USB. A rede por cabo é Ethernet 2.5 Gigabit (Realtek RTL8125), suficiente para a grande maioria das ligações domésticas e de trabalho. No painel traseiro há 4 portas USB 3.2 Gen 1 Tipo A, 1 porta USB 3.2 Gen 2 Tipo A e 1 porta USB 3.2 Gen 2 Tipo C. Um limite que convém conhecer: a placa não inclui header USB Type-C frontal interno. Vários chassis ITX atuais já montam USB-C na frente como padrão, e quem adquirir um desses chassis não poderá utilizá-lo com esta placa.

Perguntas frequentes

Quanta RAM suporta e de que tipo?

Aceita até 64 GB de DDR4-SDRAM nos seus 2 slots DIMM, em configuração dual channel. Não é compatível com DDR5. A velocidade máxima suportada chega aos 5300 MHz.

Que armazenamento NVMe oferece esta placa?

Dispõe de 2 slots M.2 (2260/2280): o primeiro ligado à CPU em PCIe 4.0 x4, o mais rápido para SSD NVMe atuais; o segundo ao chipset em PCIe 3.0 x4. Inclui ainda 4 conectores SATA III.

Inclui Wi-Fi e Bluetooth integrados?

Sim. Incorpora Wi-Fi 6E e Bluetooth 5.3 de origem, juntamente com Ethernet 2.5 Gigabit. No formato Mini-ITX sem slots livres, ter conectividade sem fios integrada é indispensável.

Que saídas de vídeo tem e quando funcionam?

Conta com 2 x HDMI 2.1 e 1 x DisplayPort 1.4, com resolução máxima de 5120 x 2880 px. Só funcionam se o processador tiver gráficos integrados (APU com sufixo G). Com um Ryzen 5600X ou 5900X, estas saídas ficam inutilizáveis.
