Gigabyte B760M E B760 LGA1700 DDR5 mATX 2 ranhuras M.2 Placa-mãe

Gigabyte B760M E Intel Socket LGA1700 mATX DDR5

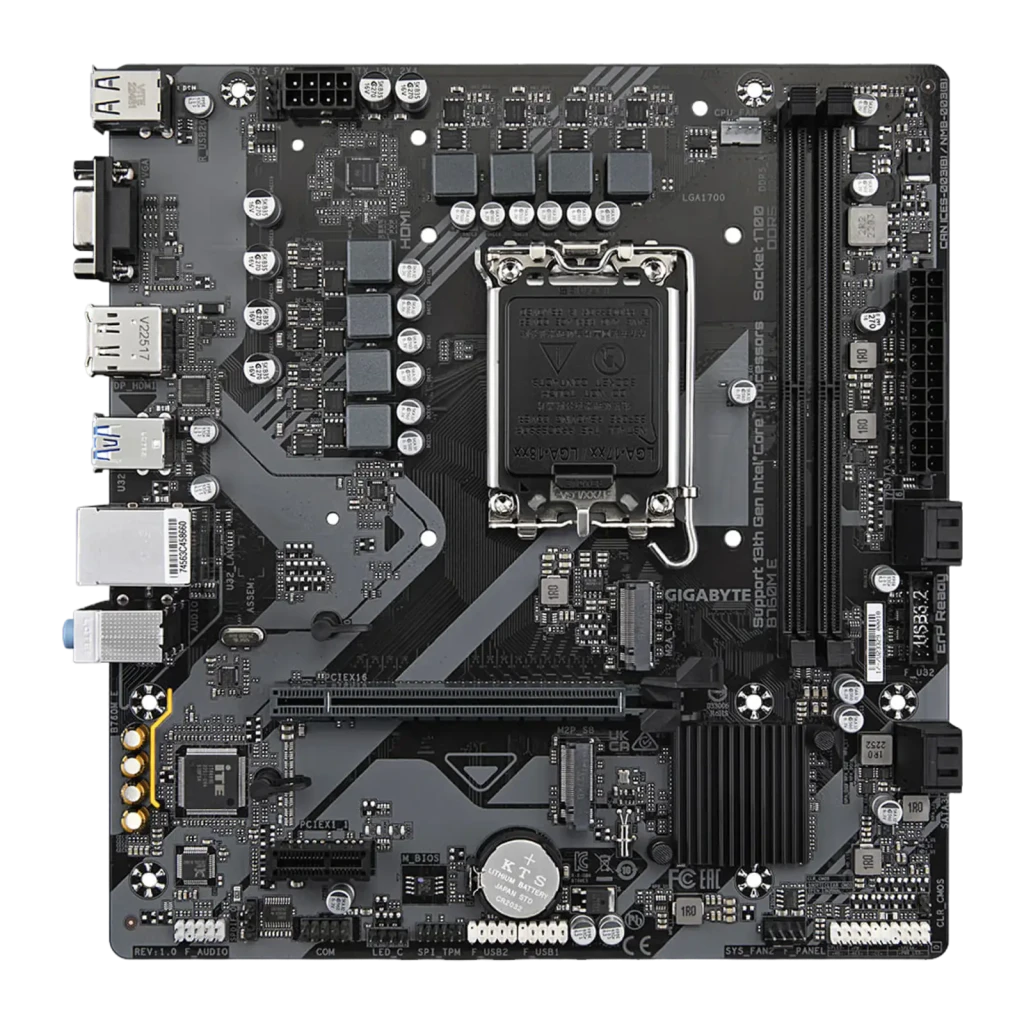

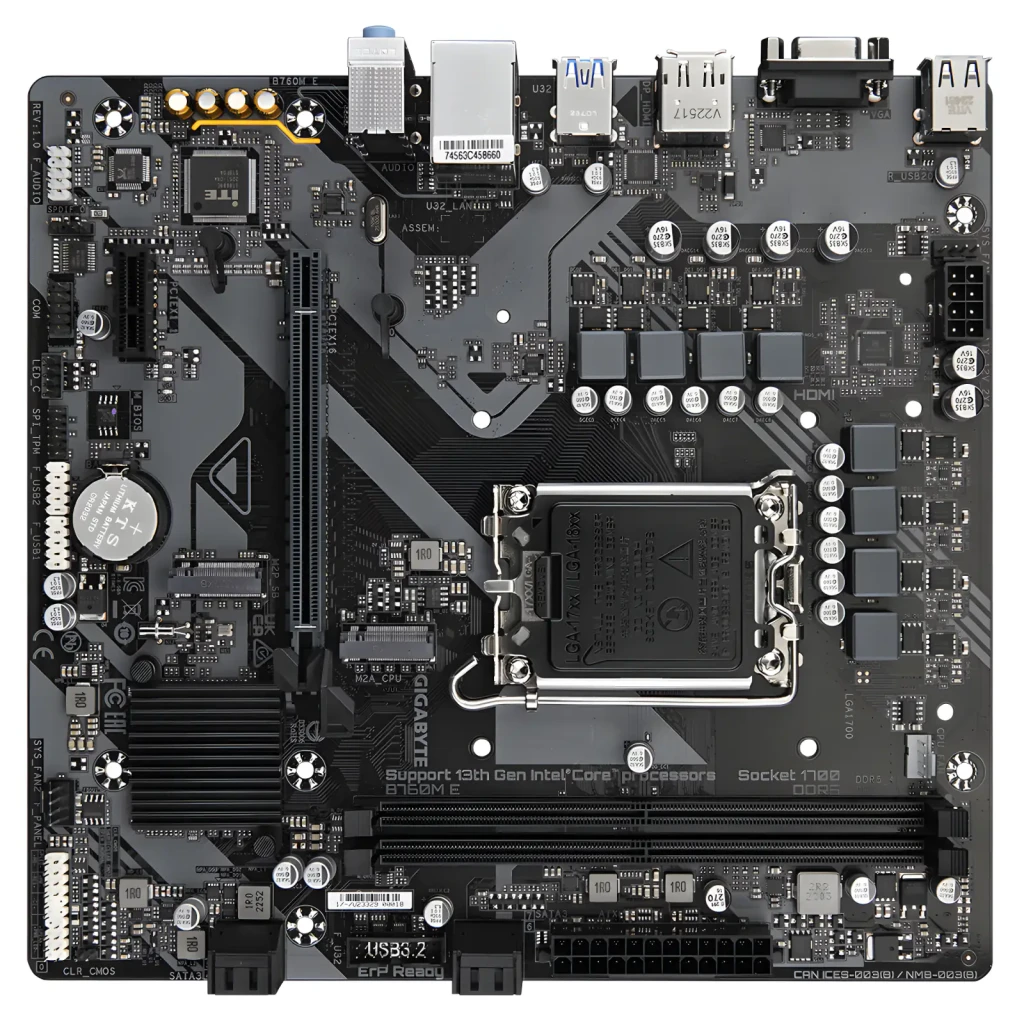

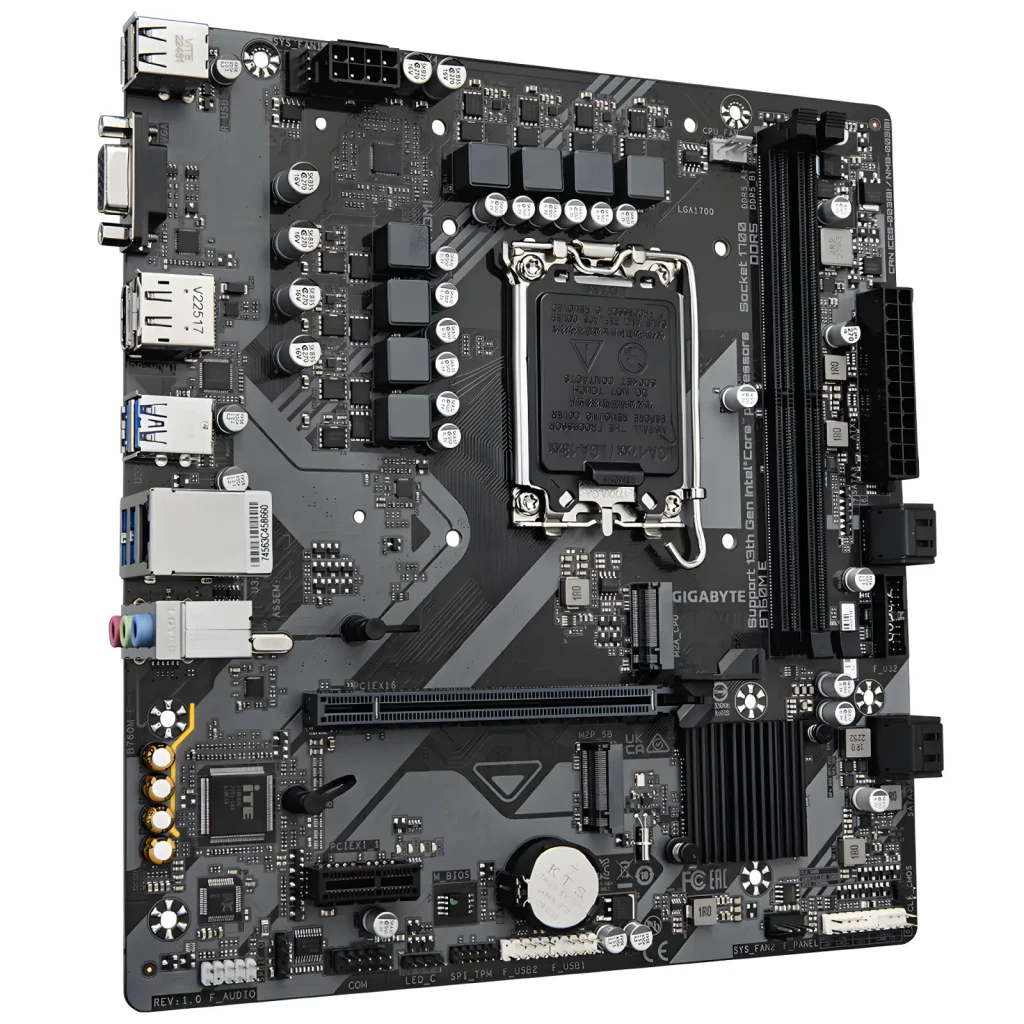

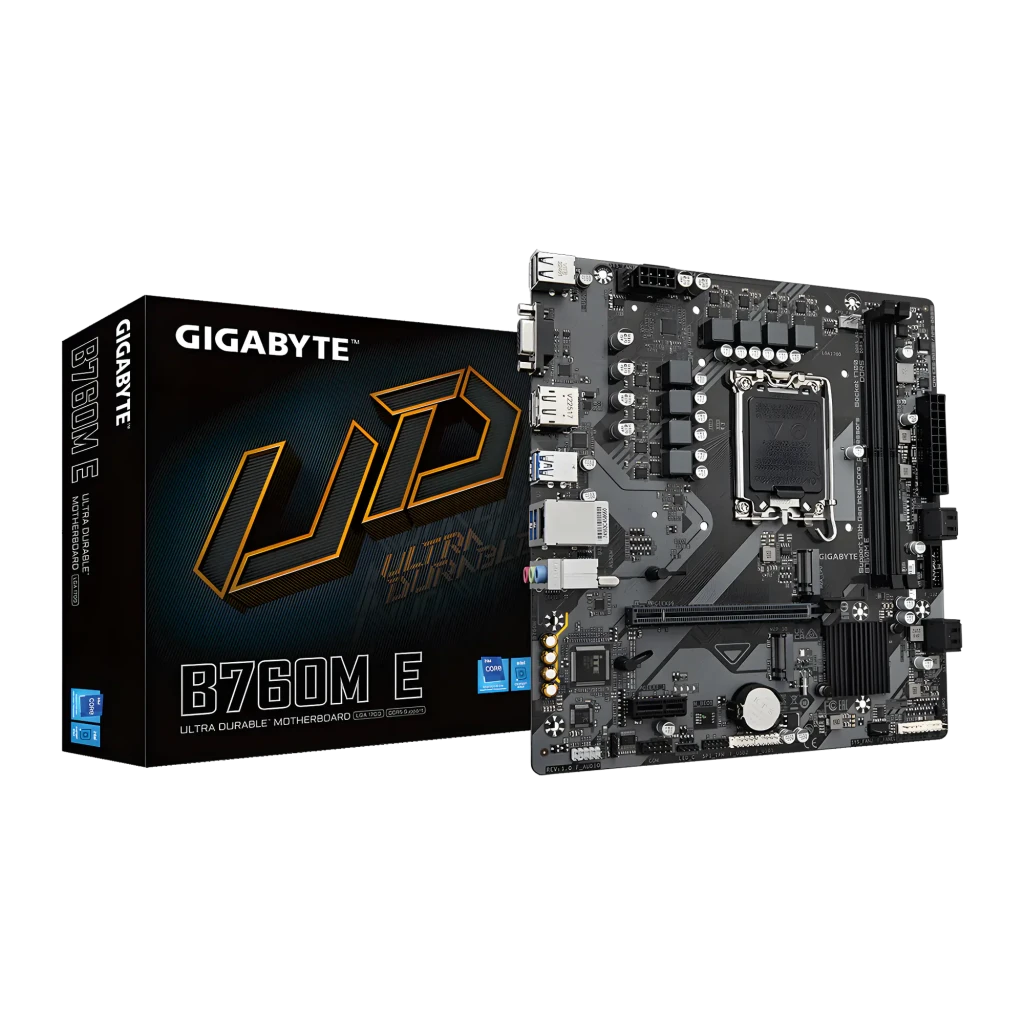

A Gigabyte B760M E é uma placa-mãe em formato micro ATX (23 x 21,5 cm) com chipset Intel B760. Cabe em qualquer caixa mATX ou ATX standard, mas não em mini-ITX. A Gigabyte concebeu-a para builds compactos com processadores Intel da 12.ª à 14.ª geração, memória DDR5 e armazenamento M.2 rápido sem ocupar mais espaço do que o necessário.

O socket LGA1700 e que processadores esta placa aceita

O socket LGA1700 é compatível com Intel Core i3, i5, i7 e i9 da 12.ª, 13.ª e 14.ª geração, bem como Pentium Gold e Celeron do mesmo socket. Não funciona com gerações anteriores nem com Arrow Lake (15.ª geração), por isso é importante ter a certeza de qual a CPU a instalar antes de comprar. O chipset B760 permite aumentar a velocidade da memória por XMP, mas o multiplicador do processador está bloqueado: não é possível fazer overclocking da CPU. As saídas de vídeo da placa só funcionam se o processador tiver gráficos Intel integrados. Os modelos com sufixo F, como o i5-12400F ou o i7-13700F, não os têm e precisam de placa gráfica dedicada para obter imagem.

Apenas DDR5: duas ranhuras, até 128 GB

As 2 ranhuras DIMM são exclusivamente DDR5: não suporta DDR4 em nenhuma configuração. A capacidade máxima é de 128 GB (64 GB por ranhura). Com XMP ativo na BIOS, a RAM trabalha à sua velocidade certificada, até 7200 MHz, sem ajustes manuais. Ponto importante: com apenas um módulo instalado, o desempenho cai de forma significativa. Para aproveitar a largura de banda completa, convém instalar 2 módulos desde o início. Com apenas 2 ranhuras em vez de 4, não há possibilidade de expandir sem substituir os módulos já instalados.

Armazenamento: dois M.2 PCIe 4.0 e quatro SATA III sem sacrificar conectores

A placa integra 2 ranhuras M.2 PCIe 4.0 x4 (até formato 2280) para SSD NVMe de alta velocidade, e 4 portas SATA III para discos rígidos ou SSD convencionais. Ocupar as 2 ranhuras M.2 não desativa as portas SATA, pelo que é possível combinar um SSD rápido para o sistema, outro M.2 para dados e ainda ter as 4 portas SATA disponíveis. Para quem pretenda redundância, há suporte RAID 0, 1, 5 e 10 sobre as portas SATA. A ranhura PCIe x16 (4.0) fica reservada para a placa gráfica, e a PCIe x1 (3.0) para expansões como um adaptador Wi-Fi ou uma placa de captura.

Saídas de vídeo e o que saber antes de ligar o monitor

Existem 3 saídas no painel traseiro: HDMI 2.1 (até 4K a 60 Hz), DisplayPort 1.2 (até 4096x2304 a 60 Hz) e D-Sub VGA (máximo 1920x1200 a 60 Hz). A porta VGA tem um limite de FullHD: se o monitor suportar resoluções superiores, é necessário usar HDMI ou DisplayPort. As 3 saídas dependem de o processador instalado ter gráficos Intel integrados; sem eles não há sinal de vídeo pela placa. Outro aspeto a ter em conta: a placa não inclui Wi-Fi. Se o computador não ficar junto ao router, será necessário um adaptador USB ou uma placa PCIe adicional para conectividade sem fios.

Perguntas frequentes

Que processadores são compatíveis com a Gigabyte B760M E?

Aceita Intel Core i3, i5, i7 e i9 da 12.ª, 13.ª e 14.ª geração, bem como Pentium Gold e Celeron com socket LGA1700. Não é compatível com gerações anteriores nem com Arrow Lake (15.ª geração).

Esta placa suporta memória DDR4 ou apenas DDR5?

Apenas DDR5. As 2 ranhuras DIMM não suportam DDR4 em nenhuma configuração. A capacidade máxima é de 128 GB (64 GB por ranhura) e suporta velocidades até 7200 MHz com XMP ativado.

A Gigabyte B760M E inclui Wi-Fi integrado?

Não inclui Wi-Fi. Para ligação sem fios é necessário adicionar um adaptador USB externo ou uma placa PCIe na ranhura x1 disponível no painel traseiro.

Quantas ranhuras M.2 tem e afetam as portas SATA?

Dispõe de 2 ranhuras M.2 PCIe 4.0 x4 (até 2280) e 4 portas SATA III. Utilizar ambas as ranhuras M.2 em simultâneo não desativa nenhuma porta SATA, pelo que todos os conectores coexistem sem conflito.
