Gigabyte B650M S2H B650 AM5 DDR5 mATX Sem WiFi Placa-mãe

Gigabyte B650M S2H AMD AM5 Micro-ATX DDR5

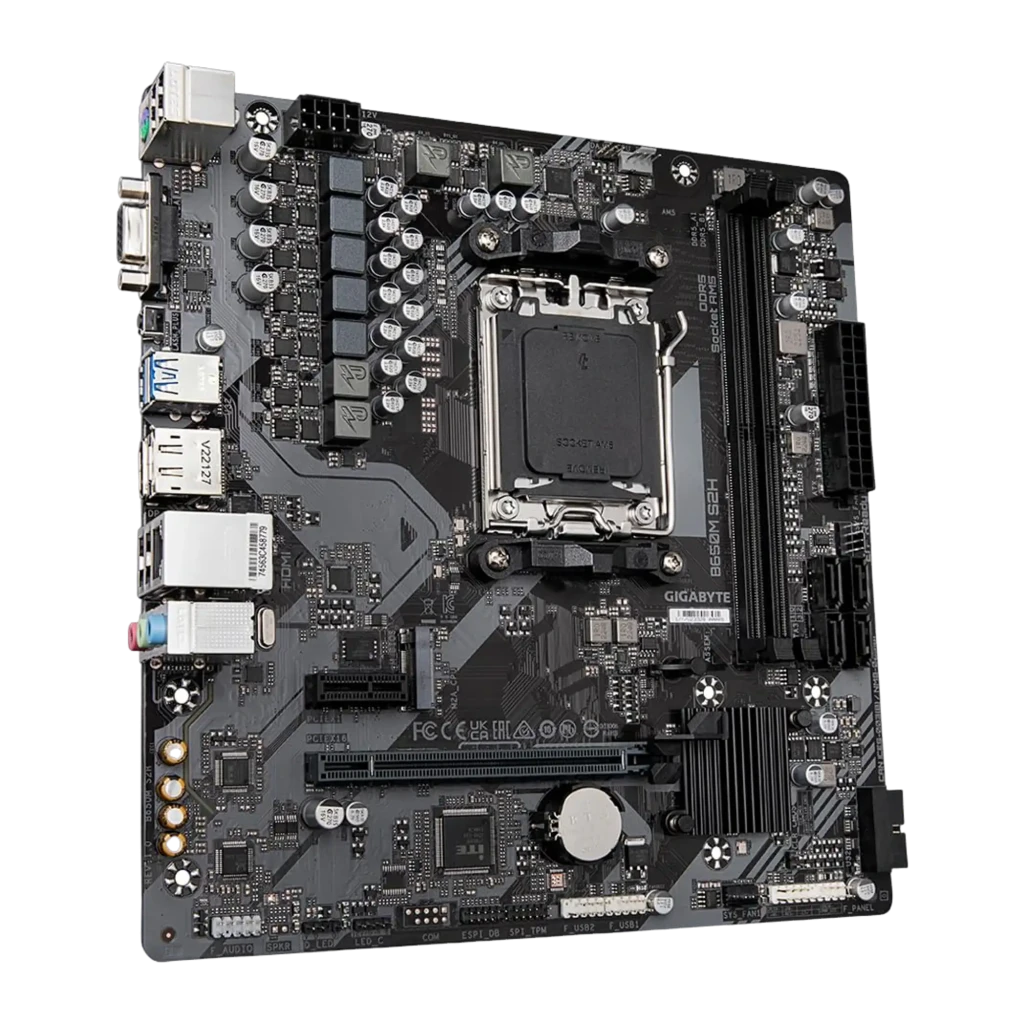

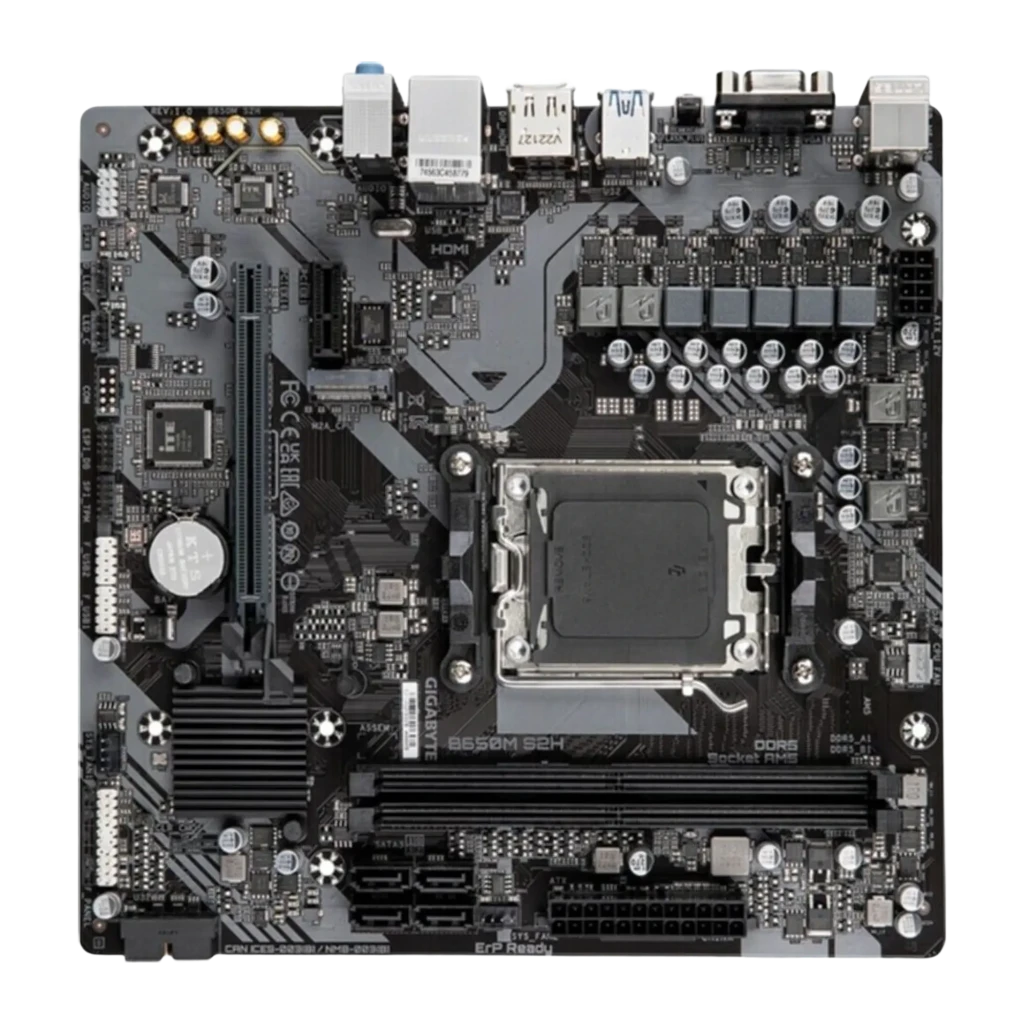

A Gigabyte B650M S2H é uma placa-mãe Micro-ATX com chipset AMD B650 e socket AM5. Foi concebida para montar processadores AMD Ryzen 7000, 8000 e 9000 Series com memória DDR5. O formato Micro-ATX é compatível com caixas mATX e com caixas ATX standard, mas não com as caixas mini-ITX mais compactas.

Socket AM5 e chipset B650: que processadores aceita e o que isso implica

O socket AM5 é incompatível com os Ryzen de gerações anteriores: apenas funcionam os Ryzen 7000, 8000 e 9000 Series. O chipset B650 gere a conectividade PCIe 4.0 e permite ajustar a memória acima das suas frequências base, mas não está pensado para overclocking agressivo do processador. O VRM de 5+2+2 fases cobre sem dificuldade os Ryzen convencionais destas gerações; se o objetivo for levar ao limite um modelo de alta potência e TDP muito elevado, este design de VRM não é o mais folgado para isso.

Duas ranhuras DDR5 e um único M.2: o armazenamento com os seus limites reais

A placa tem 2 slots DDR5 DIMM com suporte até 128 GB. Para tirar o máximo rendimento da memória é necessário ocupar os 2 slots desde o início, e quem quiser expandir a memória mais tarde não terá ranhuras livres: será preciso substituir os módulos na totalidade. A velocidade máxima suportada chega a 6400 MHz em modo OC. Para armazenamento rápido existe um único slot M.2 PCIe 4.0, onde vai a unidade NVMe principal. O restante armazenamento liga-se pelos 4 portos SATA III, com suporte para RAID 0, 1 e 10. Quem precisar de 2 unidades NVMe no mesmo sistema não o poderá fazer aqui: terá de combinar NVMe com SATA, ou adicionar uma placa de expansão PCIe.

Conectividade traseira: vídeo integrado, portos USB e sem WiFi

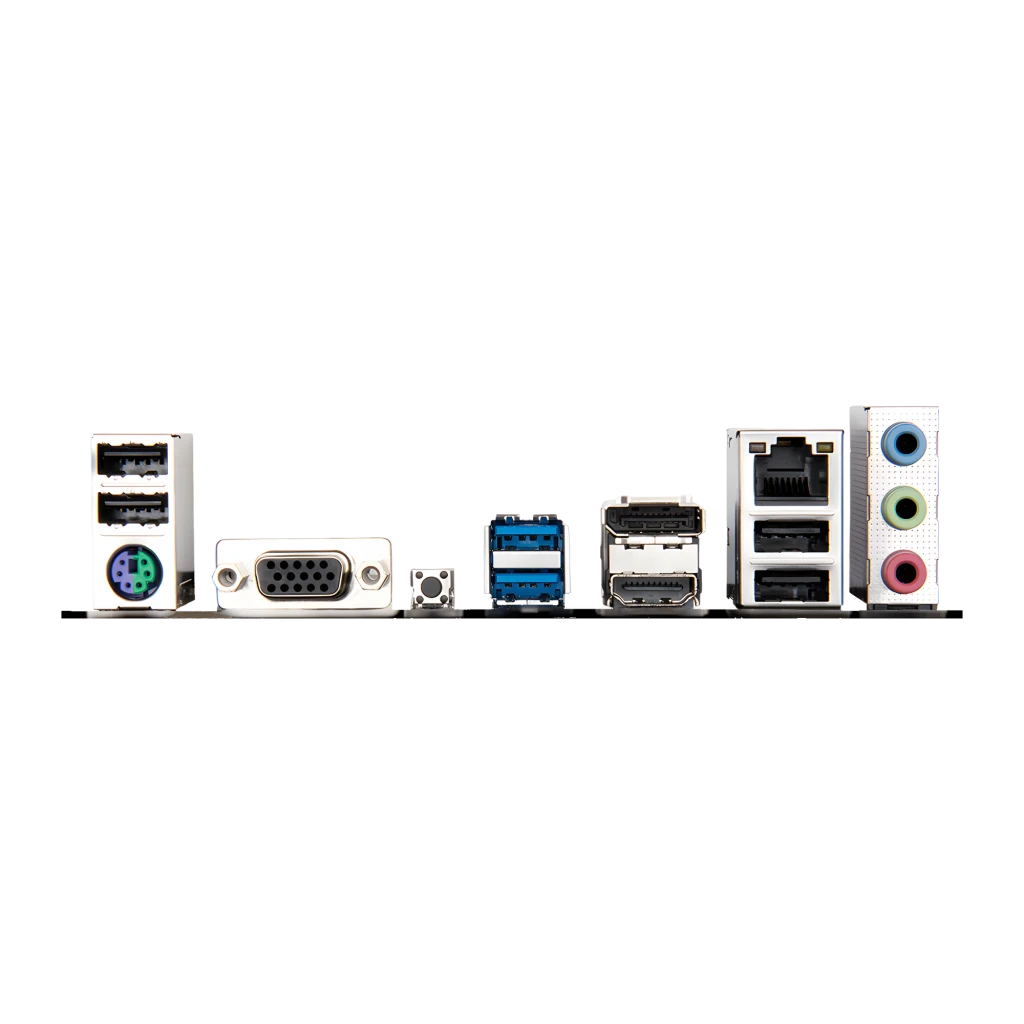

O painel traseiro inclui HDMI 2.1 e DisplayPort 1.4 para utilizar o vídeo integrado do processador, duas saídas modernas que suportam resoluções elevadas. Existe também um porto VGA D-Sub para compatibilidade retroativa: serve para ligar monitores muito antigos, embora a sua resolução prática fique muito aquém do que oferecem o HDMI ou o DisplayPort. Quanto a USB, o painel traseiro traz 2 portos USB 3.2 Gen 1 Tipo-A juntamente com 4 USB 2.0: suficiente para uso básico, mas quem ligar vários periféricos rápidos em simultâneo notará a escassez de portos de alta velocidade. Sem WiFi integrado: para rede sem fios é necessário um adaptador USB ou uma placa PCIe externa; a única ligação de rede incluída é Ethernet Gigabit por cabo.

Perguntas frequentes

Que processadores são compatíveis com a Gigabyte B650M S2H?

Aceita processadores AMD Ryzen 7000, 8000 e 9000 Series com socket AM5. Os Ryzen de gerações anteriores (AM4) são incompatíveis: o socket AM5 é fisicamente diferente e não suporta nenhum modelo anterior à série 7000.

Quanta memória DDR5 suporta e qual a velocidade máxima?

Dispõe de 2 slots DIMM DDR5 com capacidade máxima de 128 GB. Suporta velocidades até 6400 MHz em modo OC, com perfis XMP/EXPO. Para desempenho ótimo em canal duplo, convém ocupar ambos os slots desde o início.

Quantas unidades NVMe posso instalar nesta placa?

Apenas 1, no único slot M.2 PCIe 4.0 disponível. Para uma segunda unidade rápida seria necessário usar formato SATA ou adicionar uma placa de expansão PCIe.

A Gigabyte B650M S2H tem WiFi integrado?

Não inclui WiFi. A única ligação de rede integrada é Ethernet Gigabit por cabo (Realtek RTL8111H). Para rede sem fios é necessário um adaptador USB WiFi ou uma placa PCIe WiFi externa.

Com que tipo de caixa é compatível o fator de forma Micro-ATX desta placa?

É compatível com caixas Micro-ATX e com caixas ATX standard. Não é compatível com caixas mini-ITX, que requerem um formato de placa mais pequeno.
