ASRock H610M-HDV/M.2 D5 Gen5 Intel H610 LGA1700 DDR5 mATX Placa-mãe

ASRock H610M-HDV/M.2 D5 Gen5 Intel LGA 1700 Micro ATX

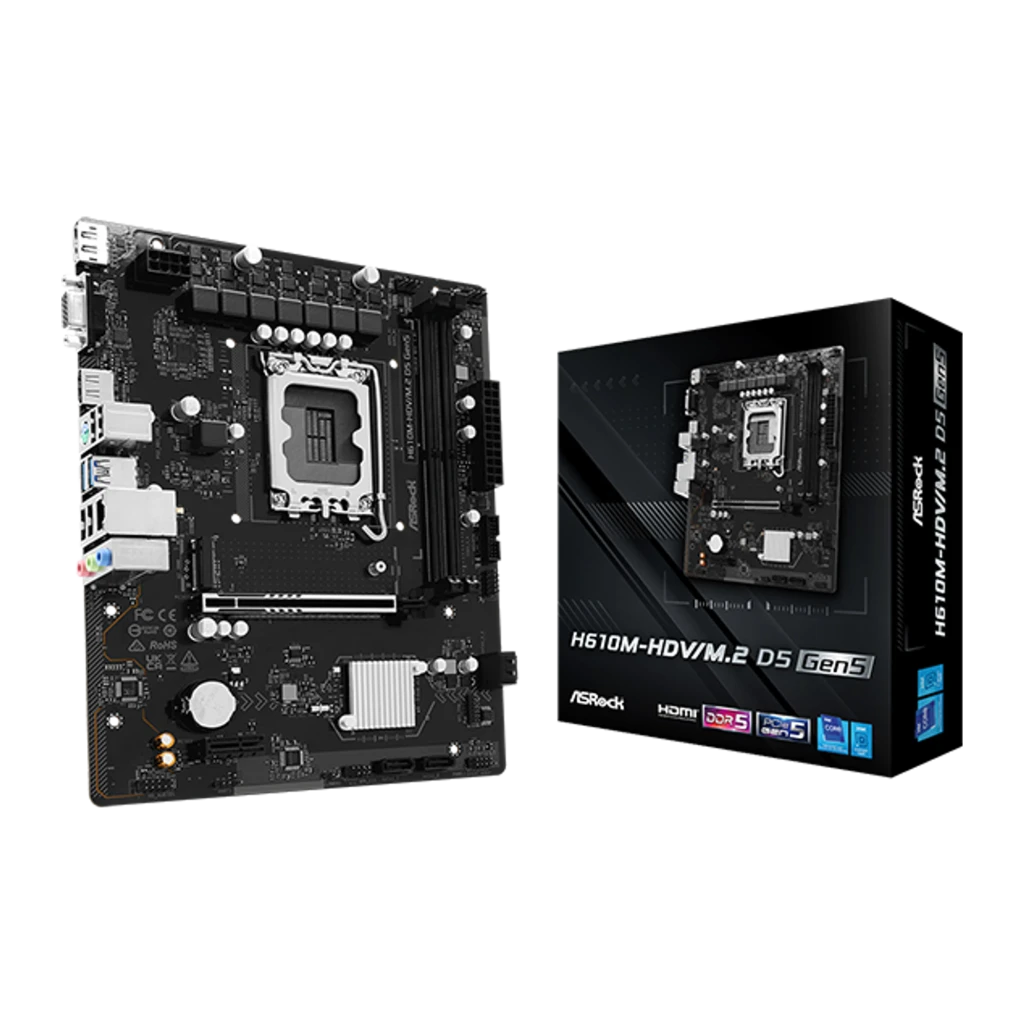

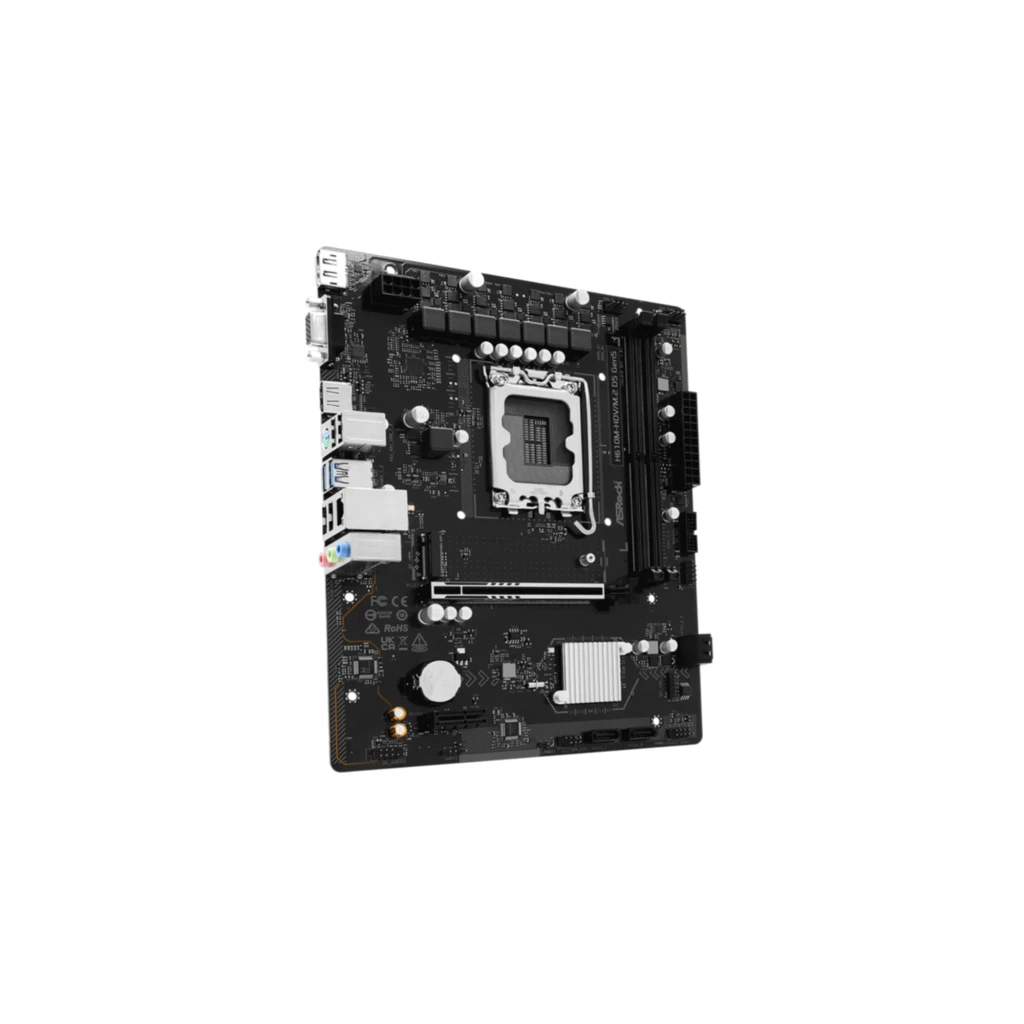

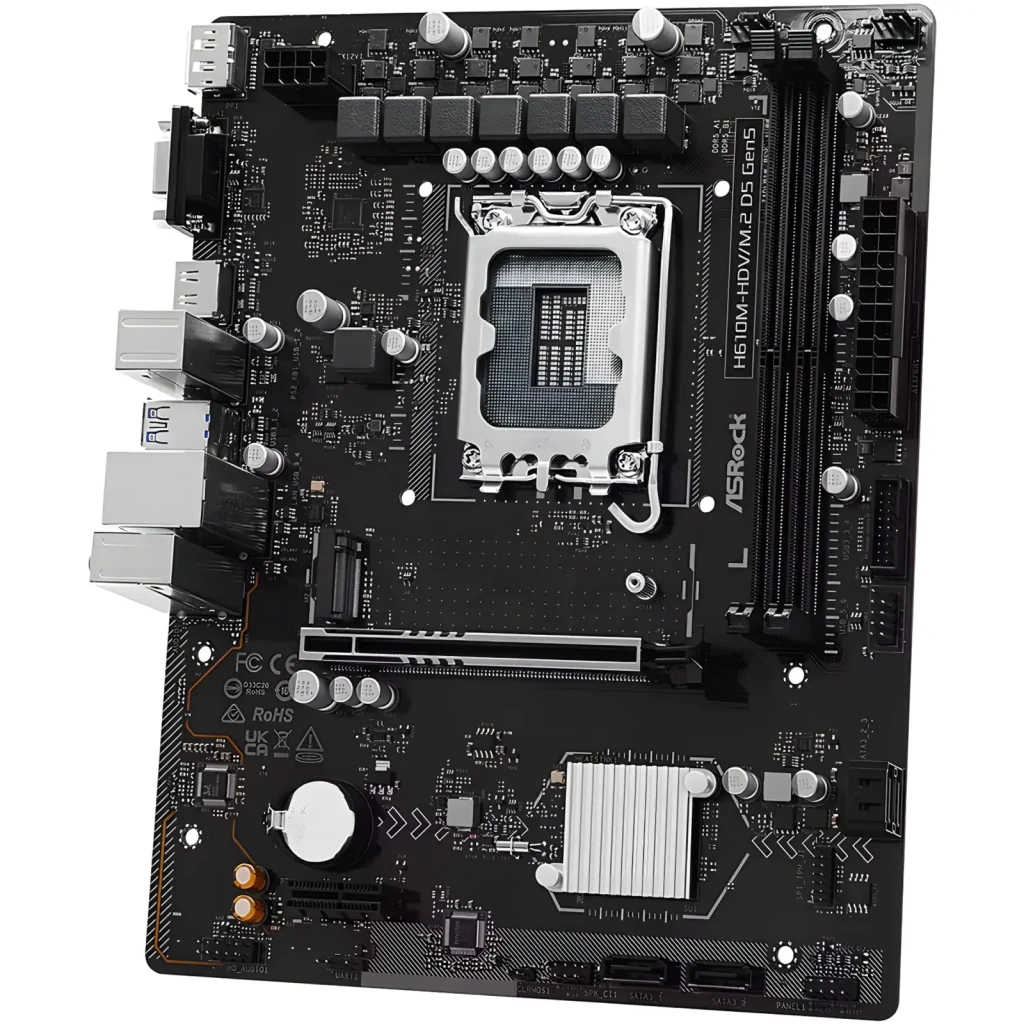

A ASRock H610M-HDV/M.2 D5 Gen5 é uma placa-mãe de formato Micro ATX com chipset Intel H610 e socket LGA 1700, concebida para processadores Intel Core de 12.ª, 13.ª e 14.ª geração. A proposta é clara: uma base compacta com DDR5 e slot PCIe 5.0 para a placa gráfica, sem grandes extras de conectividade, mas com tudo o necessário para montar um computador de secretária padrão.

Que processadores são compatíveis e o que limita o chipset H610

O socket LGA 1700 suporta processadores Intel Core de 12.ª, 13.ª e 14.ª geração. O que é importante ter em conta antes de escolher esta placa é que o chipset H610 bloqueia o overclocking tanto da CPU como da memória por multiplicador: o desempenho fica fixado pelas especificações base do processador. Isso afeta também a RAM: com processadores de 12.ª geração o limite real é 4800 MHz, não os 5600 MHz indicados pela placa; esses 5600 MHz com XMP 3.0 só são atingidos com a 13.ª ou 14.ª geração. Outra limitação a considerar: o H610 não suporta bifurcação PCIe nem inclui um segundo slot x16, pelo que não é possível adicionar uma segunda GPU nem placas de expansão que necessitem de muitas linhas PCIe.

Memória DDR5: canal duplo, até 128 GB e XMP 3.0

A placa tem 2 ranhuras DDR5 DIMM com uma capacidade máxima de 128 GB no total. Se as duas ranhuras forem utilizadas em simultâneo, ativa-se o canal duplo, que melhora a largura de banda no uso diário: o mais recomendável é instalar os 2 módulos desde o início em vez de começar com apenas um. A velocidade máxima é 5600 MHz com XMP 3.0, embora, como explicado na secção anterior, esse limite dependa da geração do processador. A limitação mais importante desta configuração é que não há espaço para expandir: se as 2 ranhuras já estiverem ocupadas, não é possível adicionar mais memória sem substituir o que está instalado.

Armazenamento e expansão: um M.2 Gen3 e quatro portas SATA

Para o armazenamento principal existe 1 ranhura M.2 tipo 2280 com PCIe Gen3 x4, suficiente para um SSD NVMe padrão, mas importa saber que é Gen3, não Gen4 nem Gen5. Um SSD moderno de quarta ou quinta geração instalado aqui não atingirá a sua velocidade máxima: o estrangulamento está na ranhura. Para quem apenas precisa de um SSD de uso geral não representa um problema prático, mas quem procura o máximo desempenho de leitura e escrita no SSD necessita de uma placa com chipset superior. Além disso, há 4 portas SATA3 a 6 Gb/s para discos rígidos ou SSD SATA adicionais, o que deixa margem para armazenamento secundário. O slot PCIe 5.0 x16 destina-se à placa gráfica: aceita GPUs atuais sem restrições nesse único slot.

Saídas de vídeo e conectividade: três monitores possíveis, sem WiFi

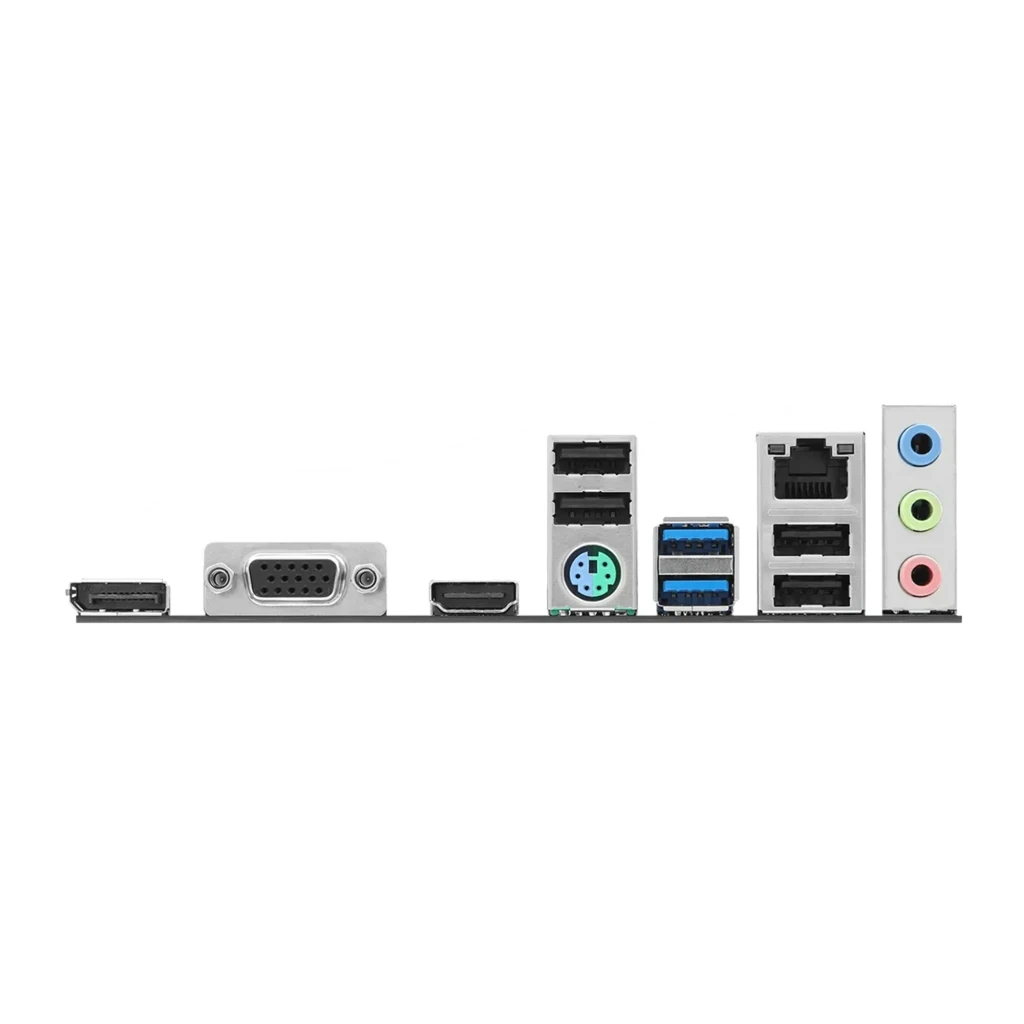

No painel traseiro existem 3 saídas de vídeo: HDMI 2.1 (até 4K 60 Hz), DisplayPort 1.4 e D-Sub. As três só funcionam com processadores que incluam gráficos integrados; os modelos com sufixo F (sem gráficos) não ativam estas saídas. Se for instalada uma GPU discreta, o habitual é que as saídas da placa fiquem inativas. A rede é por cabo Gigabit Ethernet com chip Realtek RTL8111H: fiável para uso de secretária. Não há WiFi nem Bluetooth integrados, pelo que se o computador estiver num local sem cabo de rede será necessário um adaptador adicional. A conectividade USB traseira é de 2 portas USB 3.2 Gen1 e 4 USB 2.0, suficiente para uso de escritório ou doméstico, sem mais.

Perguntas frequentes

Que processadores Intel são compatíveis com esta placa-mãe?

Suporta processadores Intel Core de 12.ª, 13.ª e 14.ª geração com socket LGA 1700. Não é compatível com processadores de outras gerações nem com outros sockets.

Posso instalar memória DDR5 de 5600 MHz com qualquer processador Intel de 12.ª geração?

Não. Com processadores de 12.ª geração o limite real de velocidade de memória é 4800 MHz. Os 5600 MHz indicados na especificação só são atingidos com processadores de 13.ª ou 14.ª geração, e sempre com módulos compatíveis com XMP 3.0.

O slot M.2 suporta SSD de quarta ou quinta geração (PCIe Gen4/Gen5)?

Não. A ranhura M.2 é PCIe Gen3 x4 com uma largura de banda máxima de 32 Gb/s. Um SSD Gen4 ou Gen5 instalado aqui funcionará, mas limitado à velocidade máxima do slot Gen3, sem aproveitar a sua velocidade máxima.

Tem WiFi ou Bluetooth integrados?

Não. A conectividade sem fios não está incluída. A placa apenas dispõe de rede por cabo Gigabit Ethernet. Para WiFi ou Bluetooth é necessário um adaptador adicional.

Quantos módulos de RAM posso instalar e qual é a capacidade máxima?

A placa tem 2 ranhuras DDR5 DIMM e suporta até 128 GB no total. Não é possível expandir além de 2 módulos, pelo que convém planear bem a configuração inicial.

Em que tipos de caixa ou torre encaixa este formato Micro ATX?

O formato Micro ATX (244 x 193 mm) é compatível com caixas ATX padrão e com caixas específicas Micro ATX. Não encaixa em caixas Mini-ITX, que são mais pequenas.
