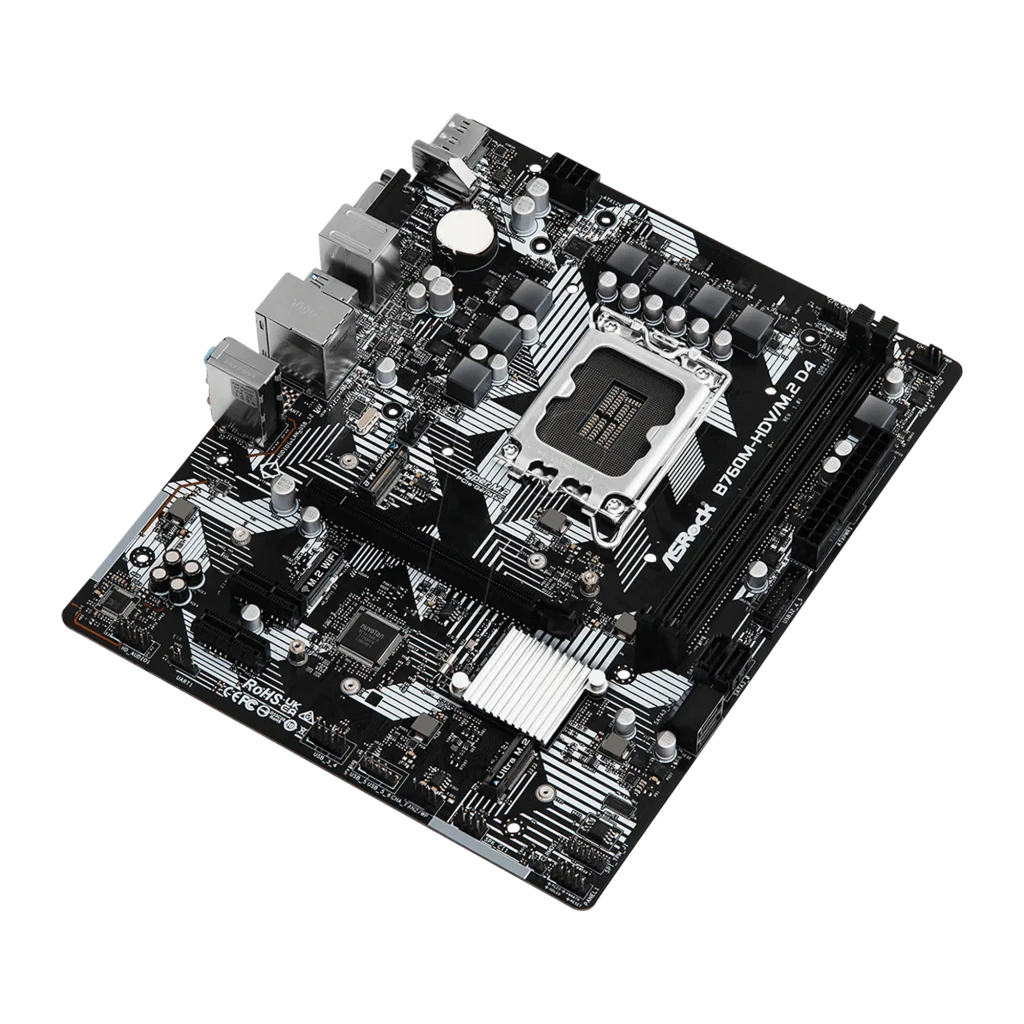

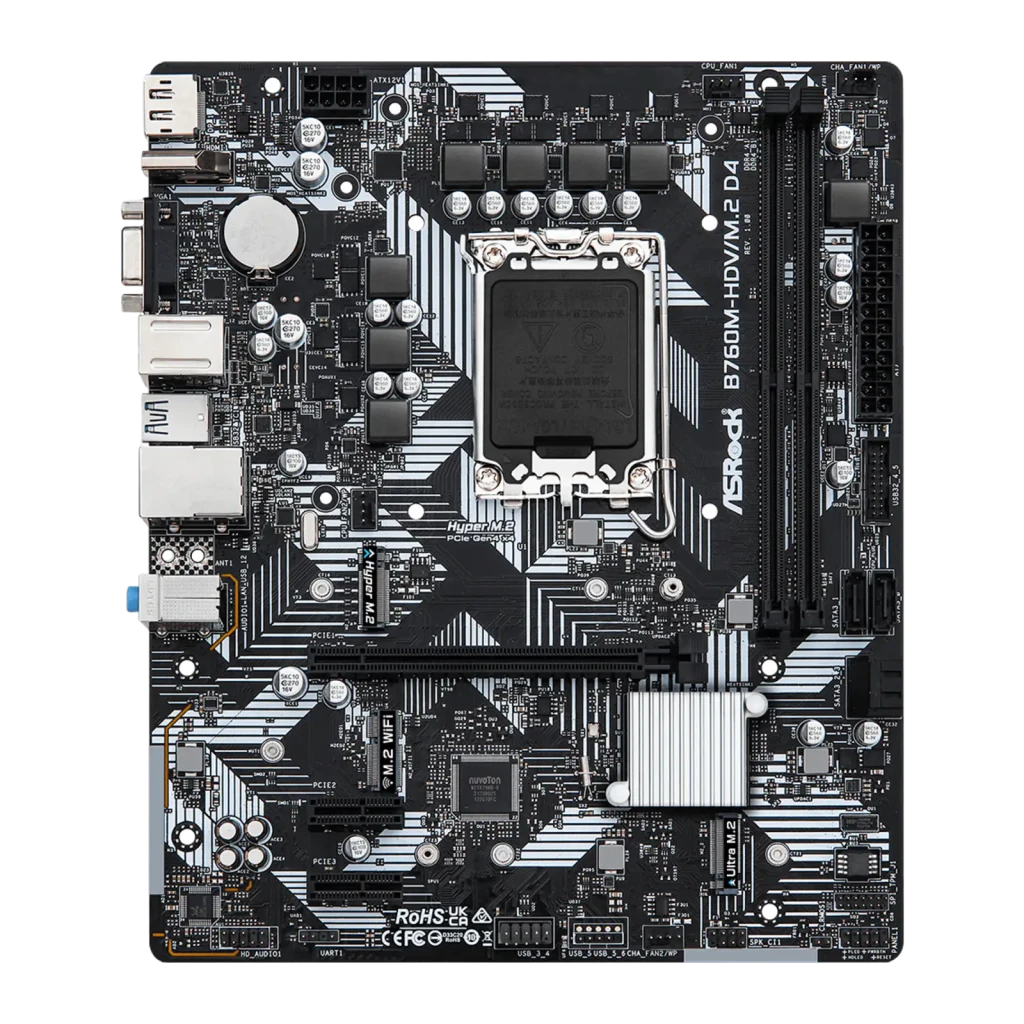

ASRock B760M-HDV/M.2 D4 Intel B760 LGA 1700 DDR4 Micro ATX Placa-mãe

ASRock B760M-HDV/M.2 D4 Intel B760 LGA 1700 Micro ATX

A ASRock B760M-HDV/M.2 D4 é uma placa-mãe em formato Micro ATX, de 24,4 x 20,1 cm, concebida para montar um computador de secretária compacto com processadores Intel de socket LGA 1700 e chipset B760. É compatível com caixas mATX e ATX, mas não com ITX. O seu ponto de partida são três gerações Intel: a 12.ª, a 13.ª e a 14.ª, todas no mesmo socket, com memória DDR4 e dois slots M.2 para armazenamento rápido.

Compatibilidade de processadores: três gerações no mesmo socket

O socket LGA 1700 e o chipset B760 suportam os Intel Core de 12.ª, 13.ª e 14.ª geração, o que dá margem para reutilizar a placa caso se mude o processador dentro desse intervalo sem alterar o resto da plataforma. O chipset B760 não desbloqueia o multiplicador da CPU, pelo que o desempenho do processador fica fixo nas frequências de fábrica; a memória suporta XMP para aumentar a sua velocidade. Um detalhe importante a verificar antes de comprar: as saídas de vídeo da placa só funcionam se o processador escolhido tiver gráficos integrados. Os modelos com sufixo F, que não os incluem, requerem uma placa gráfica dedicada para obter imagem.

Memória DDR4: apenas DDR4, sem possibilidade de mistura com DDR5

Os 2 slots DIMM desta placa aceitam exclusivamente DDR4: DDR4 e DDR5 são fisicamente incompatíveis entre si e os módulos não são intercambiáveis, pelo que é essencial verificar o tipo antes de comprar. A velocidade nativa é 3200 MHz; atingir velocidades superiores, até 5333+ MHz, exige ativar o perfil XMP 2.0 do módulo e, para as frequências mais elevadas, instalar um único módulo por canal. A capacidade máxima é de 64 GB, embora numa configuração típica o habitual sejam 16 ou 32 GB em dois módulos.

Dois slots M.2 com velocidades distintas e uma limitação a ter em conta

O primeiro slot M.2 (M2_1) funciona a PCIe Gen4 x4: é o mais rápido e o indicado para o SSD principal do sistema. O segundo (M2_2) suporta PCIe Gen3 x4 ou SATA, e aqui há algo a planear antes de montar o equipamento: se for instalado um dispositivo M.2 do tipo SATA, a porta SATA3_3 fica desativada automaticamente. Na prática, isso reduz para 3 as portas SATA disponíveis para discos adicionais. As 4 portas SATA3 completas suportam discos rígidos ou SSD convencionais com suporte RAID 0, 1, 5 e 10.

Saídas de vídeo integradas e o slot M.2 para WiFi opcional

O painel traseiro inclui 3 saídas de vídeo: HDMI 2.1 (até 4K 60 Hz), DisplayPort 1.4 (até 8K 60 Hz) e D-Sub para monitores com conector VGA. As três só funcionam com processadores que tenham gráficos integrados; quem escolher um modelo com sufixo F não obterá imagem por nenhuma delas sem uma placa gráfica dedicada. Para conectividade sem fios, a placa dispõe de um slot M.2 Key E preparado para módulos WiFi do tipo 2230, com pontos de fixação para antenas já no painel traseiro, mas o módulo tem de ser adquirido separadamente: não está incluído na caixa. Quanto a USB traseiros, o painel traz 1 conector Type-C USB 3.2 Gen1, 3 Type-A USB 3.2 Gen1 e 2 USB 2.0, suficiente para um computador de secretária padrão.

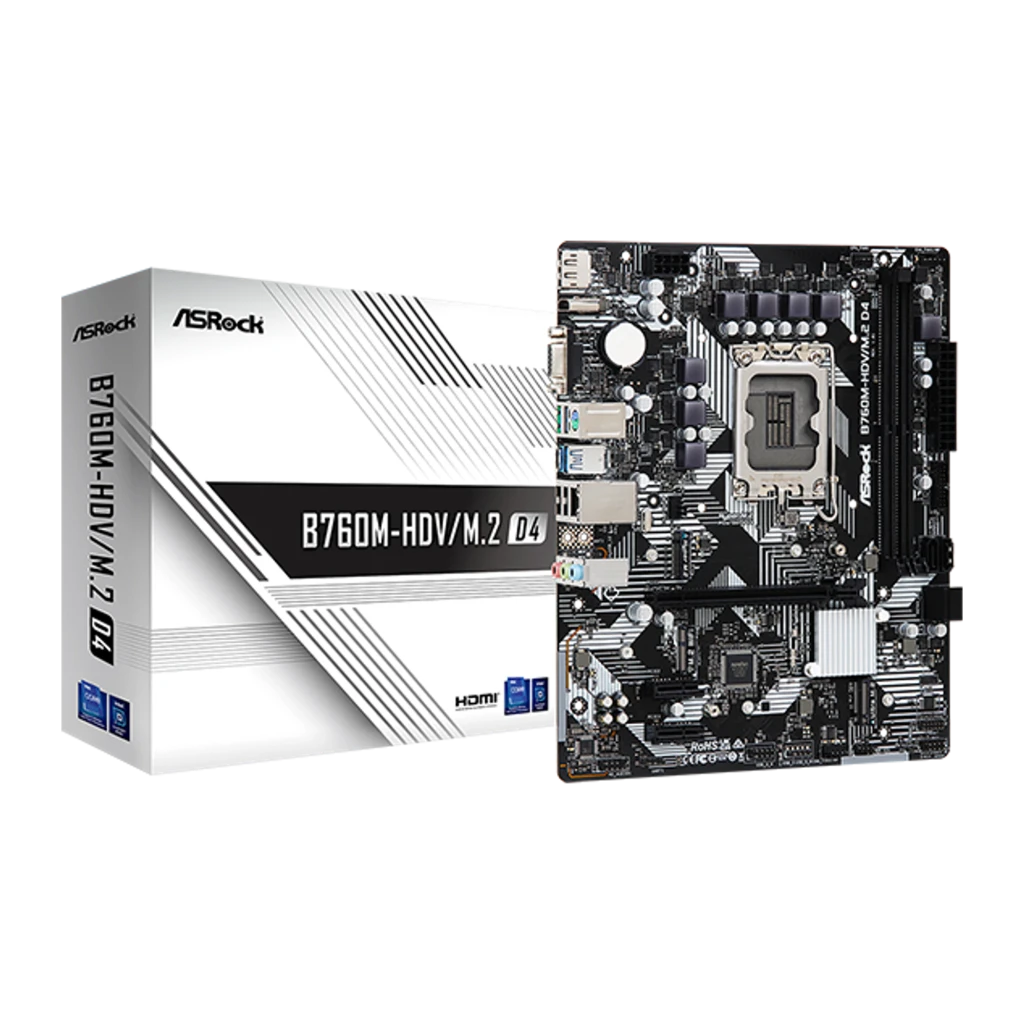

Conteúdo da caixa

• Placa-mãe ASRock B760M-HDV/M.2 D4
• 2 x cabo de dados SATA
• Parafusos para slots M.2
• Escudo traseiro de E/S (I/O Shield)
• Manual do utilizador

Perguntas frequentes

Com que processadores Intel é compatível esta placa-mãe?

Suporta processadores Intel Core de 12.ª, 13.ª e 14.ª geração com socket LGA 1700. O chipset B760 não desbloqueia o multiplicador da CPU, pelo que não permite overclocking do processador, embora suporte perfis XMP na memória RAM.

Quanta RAM suporta e a que velocidade máxima?

Dispõe de 2 slots DDR4 DIMM com uma capacidade máxima de 64 GB. A velocidade nativa é 3200 MHz, mas com perfis Intel XMP 2.0 pode atingir 5333+ MHz. Só aceita DDR4; os módulos DDR5 são fisicamente incompatíveis.

Quantos slots M.2 tem e que velocidade oferecem?

Inclui dois slots M.2: o primeiro (M2_1) é PCIe Gen4 x4, o mais rápido e recomendado para o SSD do sistema. O segundo (M2_2) suporta PCIe Gen3 x4 ou SATA3, mas utilizar um M.2 SATA neste slot desativa automaticamente a porta SATA3_3.
