Placa-mãe MSI MAG X870E Tomahawk WiFi AMD X870E AM5 DDR5 ATX WiFi 7

MSI MAG X870E Tomahawk WiFi (AMD AM5)

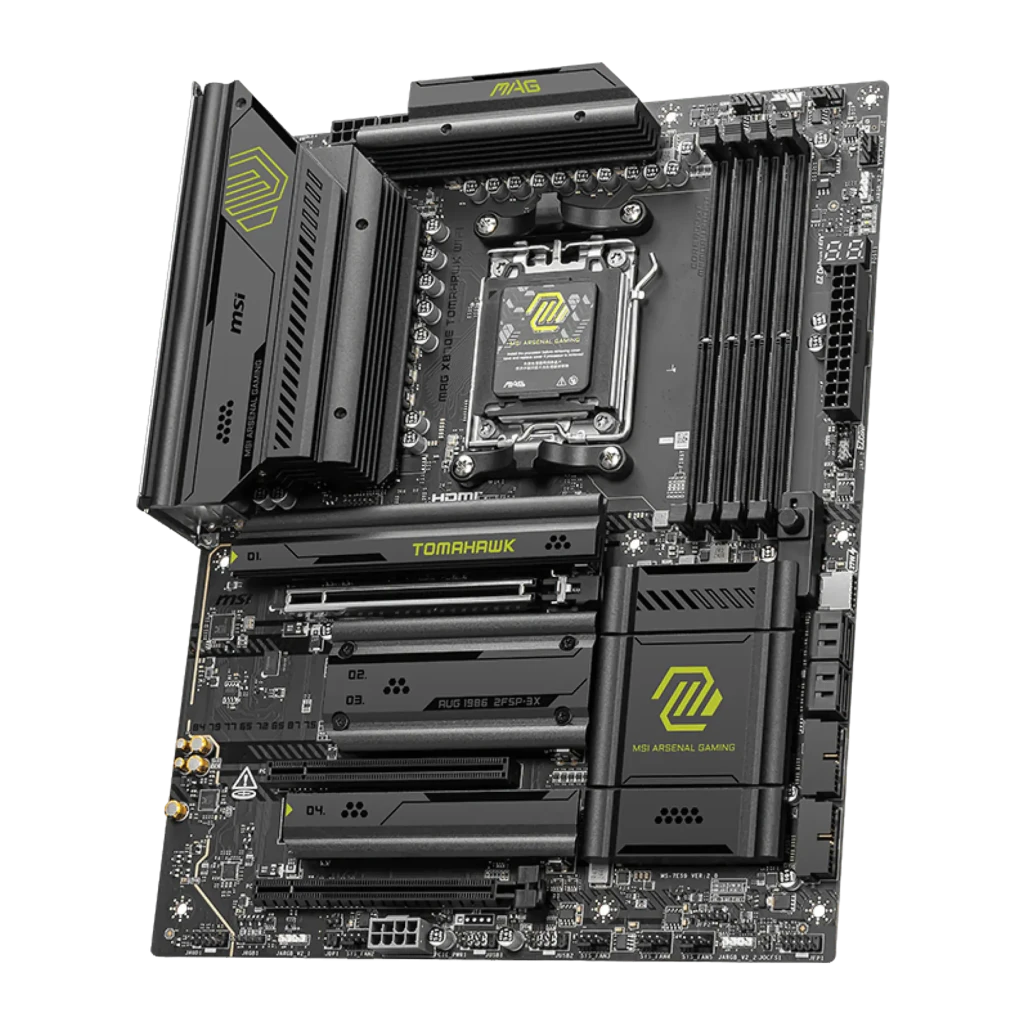

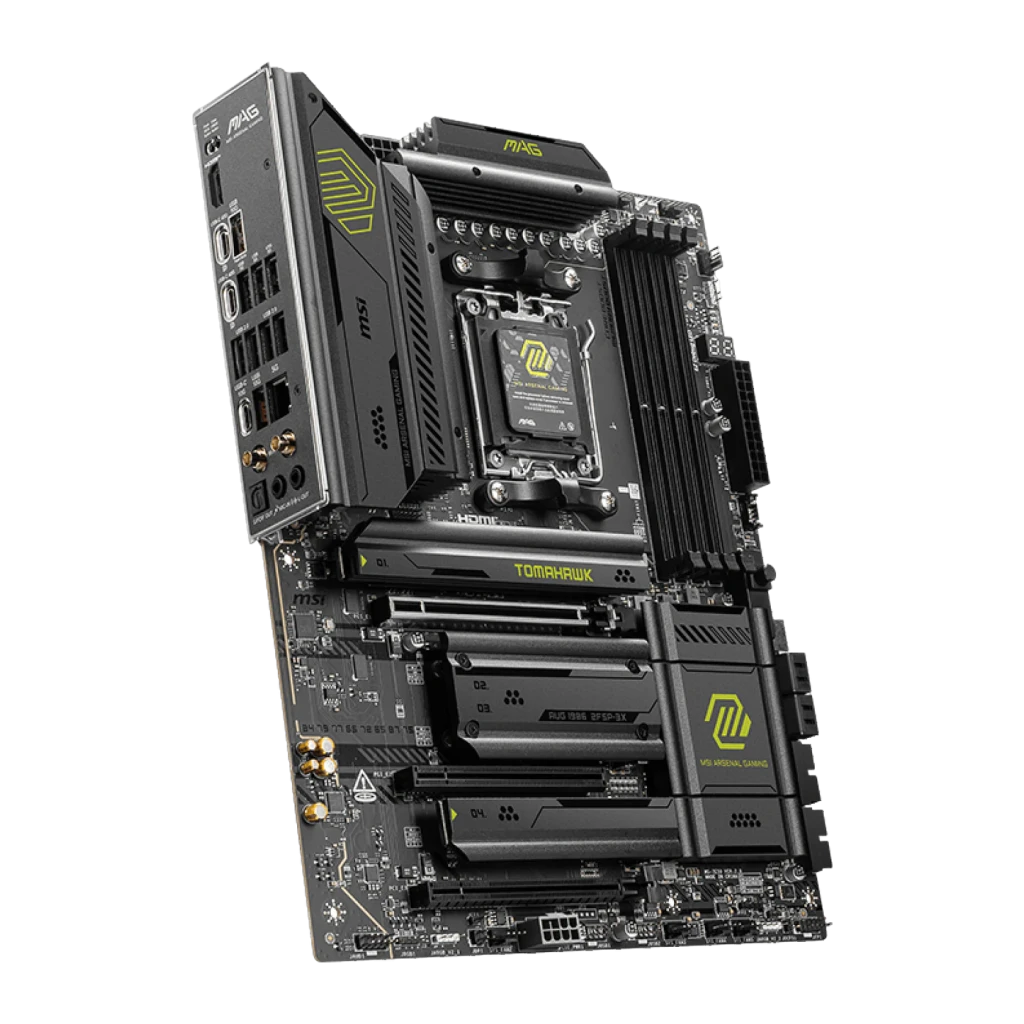

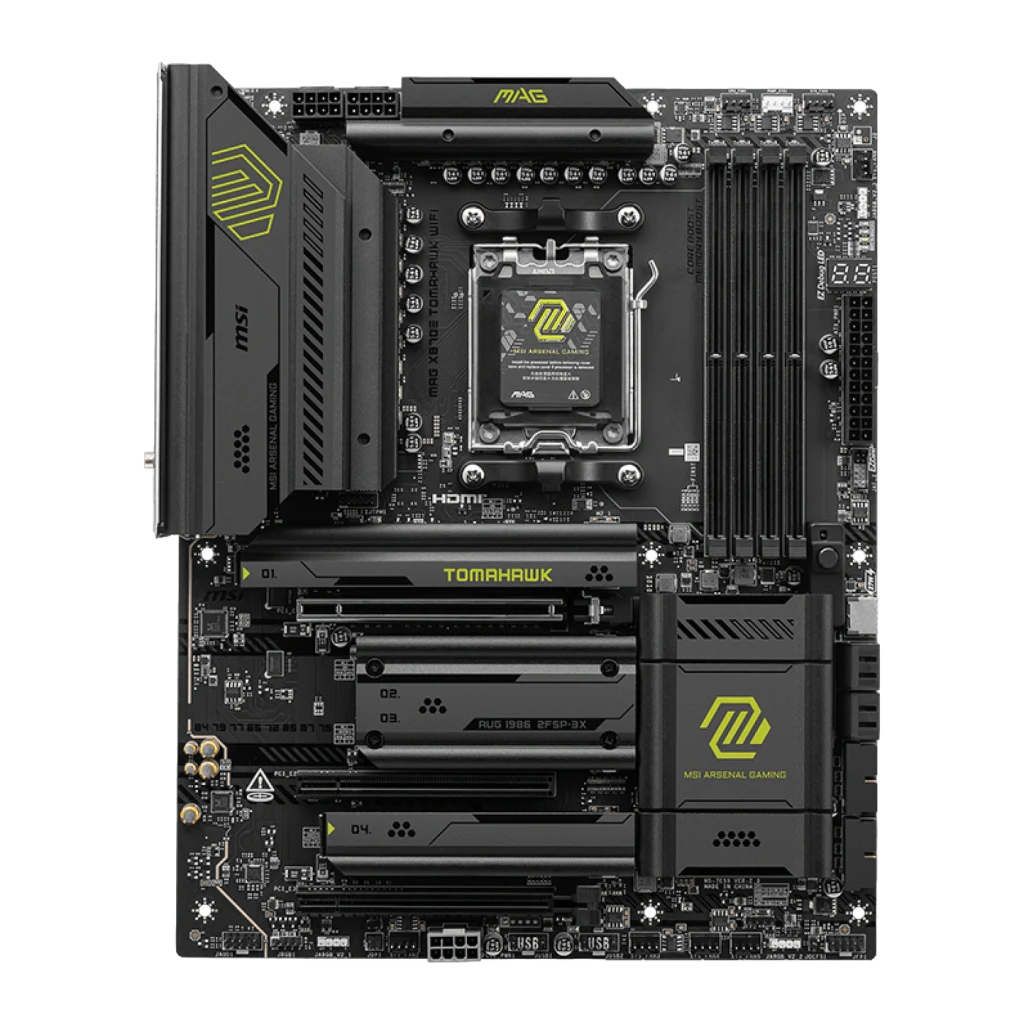

A MSI MAG X870E Tomahawk WiFi é uma placa-mãe em formato ATX (243,8 x 304,8 mm) para processadores AMD com socket AM5. Integra o chipset X870E, o mais avançado da plataforma AM5, o que se traduz em armazenamento NVMe com largura de banda PCIe 5.0, rede de 5 Gb por cabo e Wi-Fi 7 integrado. Cabe em qualquer caixa ATX ou E-ATX padrão, mas não em caixas micro-ATX nem mini-ITX.

O chipset X870E e os processadores compatíveis

O chipset AMD X870E é o topo de gama da plataforma AM5 à data do lançamento: a sua principal vantagem face a chipsets inferiores da mesma plataforma é disponibilizar PCIe 5.0 nativo tanto para a ranhura de GPU como para duas das quatro ranhuras M.2, sem comprometer a largura de banda entre elas. A placa aceita exclusivamente processadores AMD Ryzen série 7000, 8000 e 9000 com socket AM5; não há compatibilidade com qualquer processador Intel nem com os Ryzen da plataforma AM4. Quem atualiza a partir de AM4 ou de Intel necessita de um processador novo: não existe transição direta. A ranhura PCIe x16 Gen 5 para a placa gráfica garante que mesmo as GPU mais recentes recebem a largura de banda completa do barramento.

Quatro ranhuras M.2 que não são todas iguais

A placa inclui 4 ranhuras M.2, mas com diferenças que convém conhecer antes de adquirir os SSD. As duas primeiras atingem PCIe 5.0: a primeira aceita formatos até 22110 mm (o mais longo do padrão, comum em alguns SSD de alta capacidade), e a segunda vai até 2280 mm. As duas últimas são PCIe 4.0 e aceitam até 2280 mm. Se instalar dois SSD PCIe 5.0, devem ser colocados nos dois primeiros slots; colocá-los no terceiro ou no quarto limita-os à velocidade PCIe 4.0. Para discos rígidos ou SSD SATA existem 4 portas SATA III adicionais. No total, a placa suporta até 8 unidades de armazenamento em simultâneo, sem necessidade de placa de expansão em praticamente nenhuma configuração doméstica ou de trabalho.

DDR5 até 256 GB e 8400 MHz: o que significa na prática

As 4 ranhuras DIMM aceitam exclusivamente DDR5: não há suporte para DDR4. É um dado crítico se pretender reutilizar memória de uma plataforma anterior, pois os módulos DDR4 não são fisicamente compatíveis. O limite de 256 GB cobre desde a utilização doméstica até estações de trabalho com máquinas virtuais ou edição de vídeo em alta resolução. A velocidade máxima suportada é 8400 MHz através de perfis XMP/EXPO; sem ativar esse perfil na BIOS, a memória arranca no modo padrão da plataforma.

Rede de 5 Gb por cabo, Wi-Fi 7 e o que saber sobre a saída de vídeo

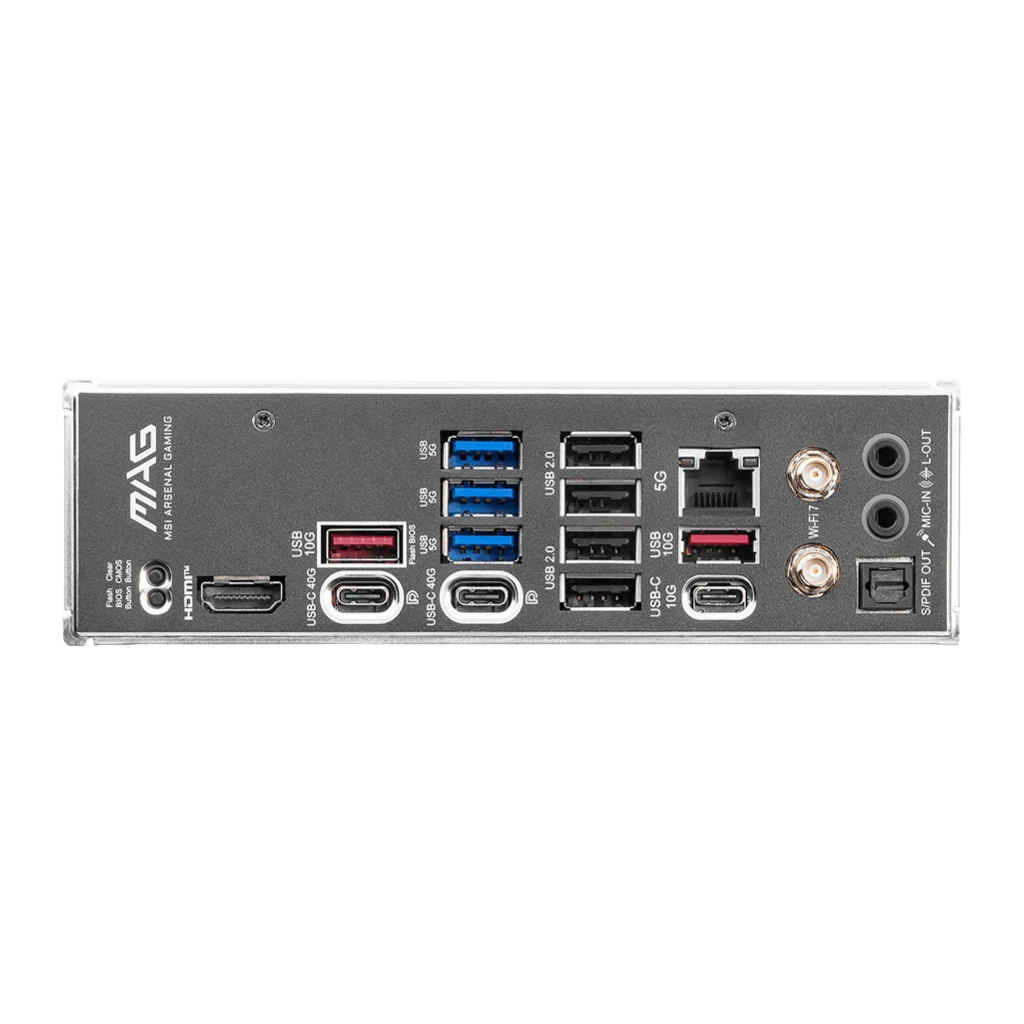

A Ethernet de 5 Gigabit está acima dos 2,5 GbE que a maioria das placas deste segmento inclui. A diferença real só se aproveita se o router ou switch também suportar 5 GbE; com um router doméstico padrão funcionará à velocidade desse router. O módulo Wi-Fi 7 está incluído de série, sem módulo adicional: útil quando o cabo não chega ou como ligação de reserva. O Bluetooth 5.4 também está integrado. Sobre as portas de vídeo do painel traseiro há algo a esclarecer: a placa dispõe de um HDMI 2.1 e dois DisplayPort 1.4, mas estas portas só funcionam se o processador incluir gráficos integrados. Os Ryzen 7000 e 9000 de secretária padrão não os incluem; apenas os modelos com sufixo G os têm. Sem placa gráfica dedicada e com um processador sem iGPU, essas portas não produzem imagem. O painel traseiro inclui ainda um USB4 Gen 2x2 (20 Gb/s) para periféricos ou armazenamento externo de alta velocidade, juntamente com as restantes portas USB detalhadas na tabela.

Perguntas frequentes

Com que processadores é compatível a MSI MAG X870E Tomahawk WiFi?

Aceita exclusivamente processadores AMD Ryzen série 7000, 8000 e 9000 com socket AM5. Não é compatível com processadores Intel nem com Ryzen da plataforma AM4, que utilizam um socket diferente e não encaixam fisicamente.

Que tipo de memória RAM necessita e qual é a capacidade máxima suportada?

Aceita apenas DDR5 em formato DIMM; os módulos DDR4 não são compatíveis. Dispõe de 4 ranhuras com um limite de 256 GB e velocidades até 8400 MHz ativando o perfil XMP/EXPO na BIOS.

Quantos SSD NVMe posso instalar e quais aproveitam o PCIe 5.0?

Tem 4 ranhuras M.2. Apenas as duas primeiras atingem PCIe 5.0; a terceira e a quarta são PCIe 4.0. Para não limitar a velocidade de um SSD PCIe 5.0, instale-o num dos dois primeiros slots.

As portas HDMI e DisplayPort do painel traseiro funcionam sem placa gráfica?

Apenas se o processador tiver gráficos integrados. Os Ryzen 7000 e 9000 de secretária padrão não os incluem; só os modelos com sufixo G os têm. Sem GPU dedicada e sem iGPU, essas portas não produzem imagem.

Em que formato de caixa se pode montar esta placa-mãe?

Formato ATX (243,8 × 304,8 mm): cabe em caixas ATX e E-ATX padrão. Não é compatível com caixas micro-ATX nem mini-ITX.
