MSI MAG B850M Mortar WiFi B850 AM5 DDR5 mATX WiFi 7 3 slots M.2 Placa-mãe

MSI MAG B850M Mortar WiFi AM5

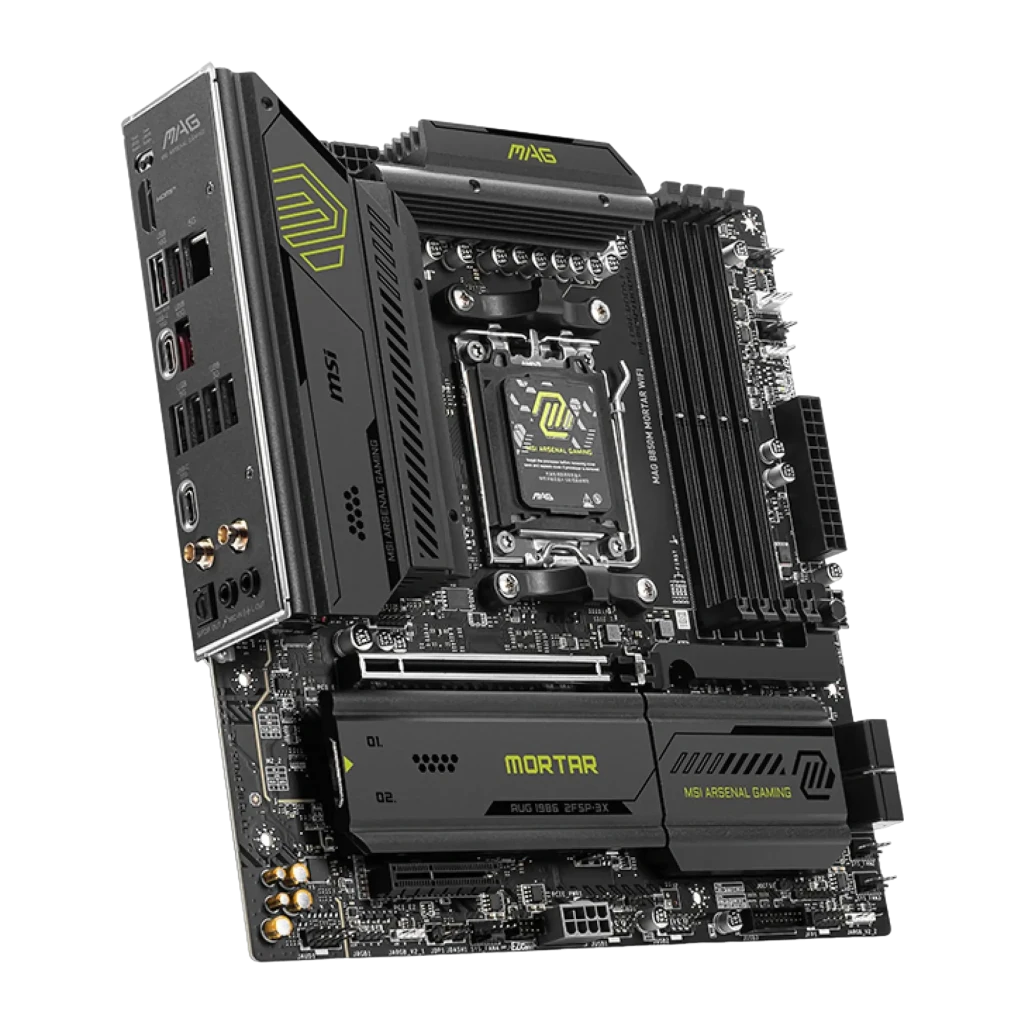

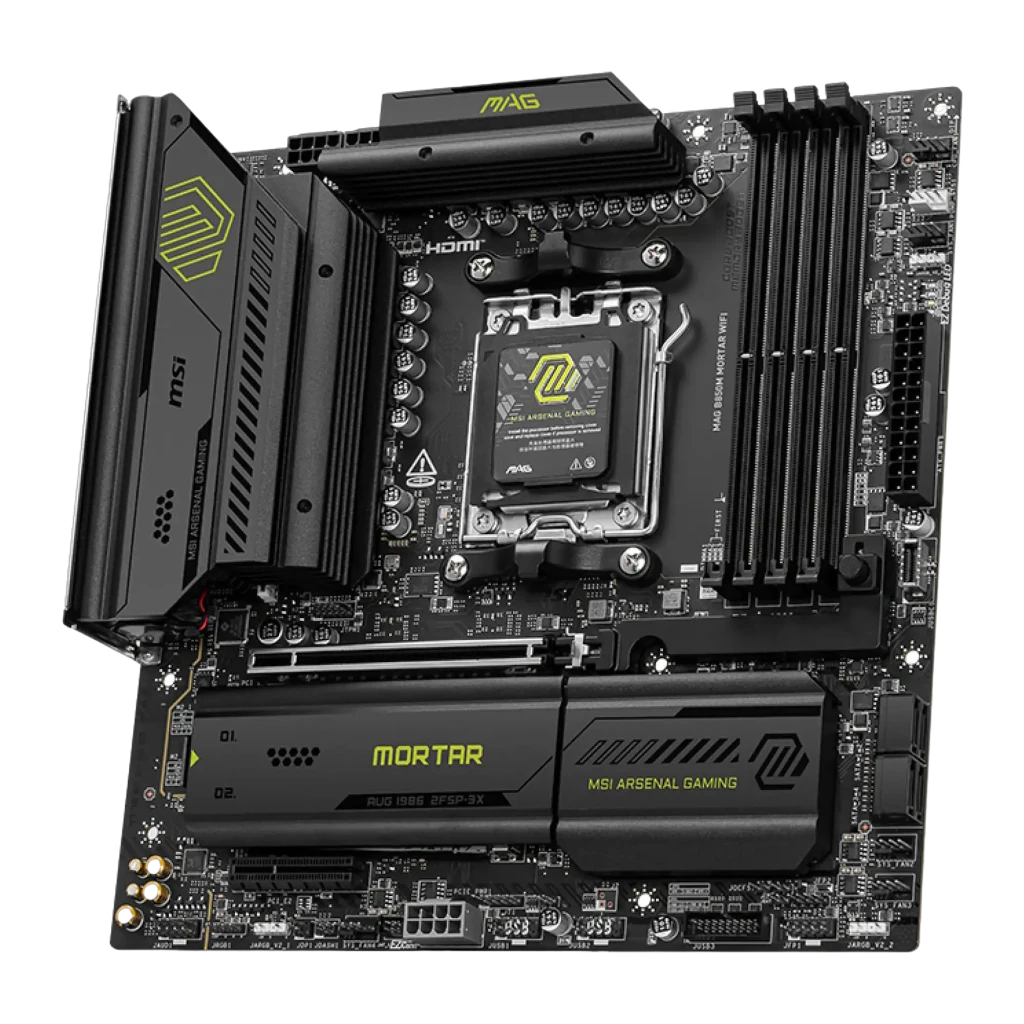

A MSI MAG B850M Mortar WiFi é uma motherboard micro ATX com chipset AMD B850 e socket AM5. A PCB mede 243,8 x 243,8 mm: cabe em caixas mATX e ATX standard, mas não em mini-ITX, pelo que convém verificar a compatibilidade com a caixa antes de comprar. A MSI concebeu-a para builds AMD Ryzen atuais em formato compacto, incluindo de série WiFi 7, Ethernet 5 Gigabit e 3 ranhuras M.2, sem necessidade de placas adicionais.

Processadores compatíveis e o que implica o socket AM5

O socket AM5 aceita processadores AMD Ryzen das séries 7000, 8000 e 9000. Não é compatível com processadores Intel nem com o socket AM4, pelo que os Ryzen 5000 anteriores não funcionam aqui. Um dado importante a ter em conta antes de comprar: a placa não tem gráfico integrado próprio. Se o processador escolhido for da série Ryzen 7000 ou 9000 standard, que não incluem GPU integrada, é obrigatório instalar uma placa gráfica dedicada para obter imagem. Os Ryzen 7000G e 8000G incluem iGPU e podem ser utilizados sem placa gráfica. O chipset B850 permite ajustar o multiplicador da CPU e fazer overclocking de memória sem ser o chipset topo de gama da AMD.

Memória DDR5: quantas ranhuras, que velocidade e um detalhe importante

Dispõe de 4 ranhuras DDR5 DIMM com capacidade máxima de 256 GB. A velocidade de 8200 MT/s indicada nas especificações só é atingida com um módulo por canal e overclocking manual através de perfis EXPO. Se as 4 ranhuras estiverem ocupadas com 2 módulos por canal, a velocidade garantida desce para 4800 MT/s JEDEC, um limite que muitos fabricantes não esclarecem nas suas fichas. Quem planear instalar 4 módulos desde o início deve contar com essa velocidade mais conservadora, ou aceitar que o overclocking manual após o arranque pode melhorá-la sem garantias.

Três ranhuras M.2 e a velocidade real consoante o Ryzen instalado

As 2 primeiras ranhuras M.2 estão ligadas diretamente à CPU e suportam até PCIe 5.0 x4, mas apenas com Ryzen 7000 ou 9000 standard: com um Ryzen 8000, essas mesmas ranhuras descem para PCIe 4.0, pelo que um SSD Gen5 não renderá à sua velocidade máxima. A terceira ranhura depende do chipset e chega apenas a PCIe 4.0 x2, independentemente do processador instalado. Além disso, esta terceira ranhura está situada na parte traseira da PCB, não tem dissipador próprio e a sua instalação pode exigir retirar a placa da caixa. Para quem ainda utilize discos rígidos ou SSDs SATA, estão disponíveis 4 portas SATA III.

Conectividade integrada: WiFi 7, LAN 5 Gigabit e o que poupam

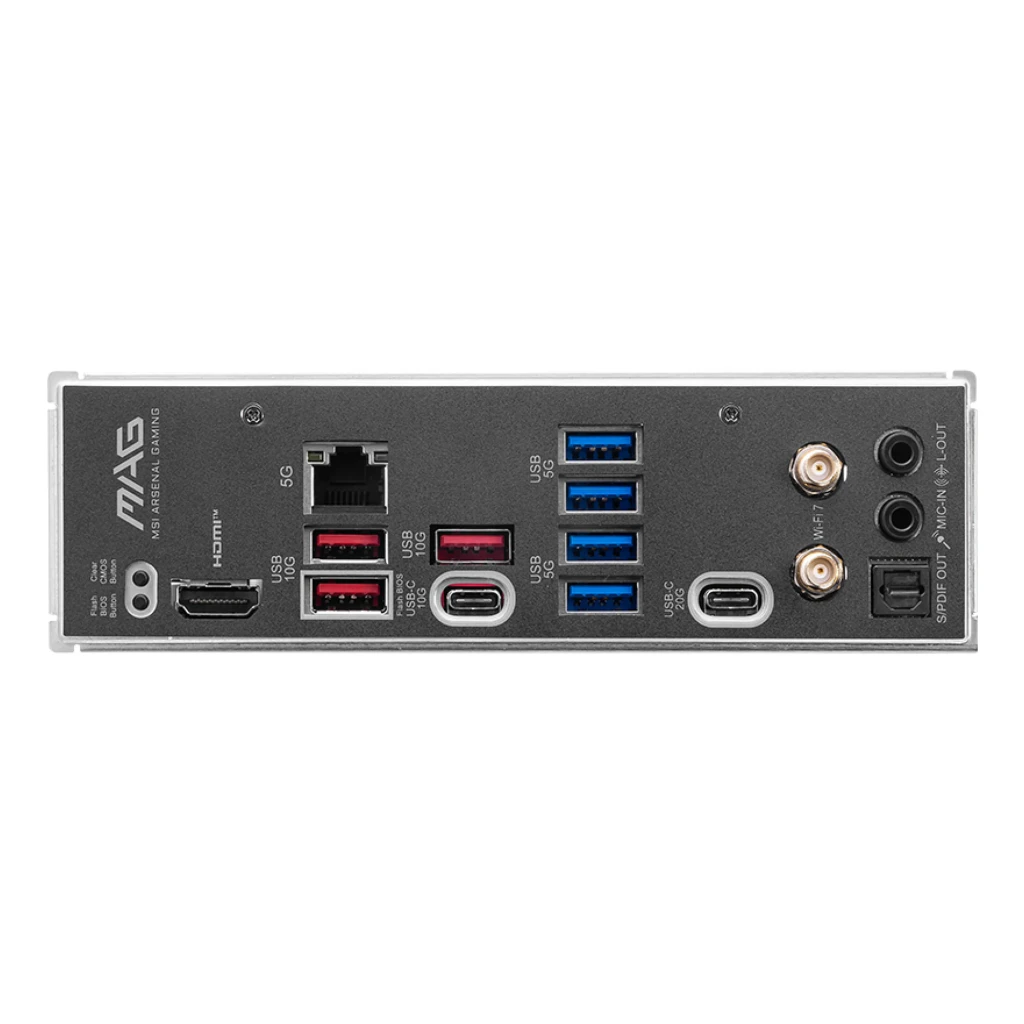

A placa inclui WiFi 7 e Bluetooth 5.4 de série, sem necessidade de placa adicional. O destaque na conectividade por cabo é o Ethernet 5 Gigabit (Realtek 8126-VB), incomum em placas B850 mATX: quem já tenha um switch ou router com portas 2,5G ou superiores não precisa de comprar uma placa de rede separada. Ainda assim, a maioria dos routers domésticos não ultrapassa 1G, pelo que o benefício real depende da infraestrutura de rede de cada um. O painel traseiro reúne 4x USB 5 Gbps Tipo A, 3x USB 10 Gbps Tipo A, 1x USB 10 Gbps Tipo C, 1x USB 20 Gbps Tipo C e um HDMI 2.1 para processadores com iGPU integrada.

Alimentação VRM e um detalhe útil na montagem

O sistema de alimentação é de 12+2+1 fases com MOSFETs de 60A SPS e duplo conector de 8 pinos para a CPU, o que oferece margem suficiente para alimentar Ryzen de TDP elevado sem comprometer a estabilidade. Quanto à montagem, o painel traseiro inclui um botão Flash BIOS que atualiza a BIOS sem necessitar de processador nem RAM instalados: útil se a placa for comprada antes dos restantes componentes, pois garante compatibilidade com o Ryzen antes de montar tudo. A BIOS é UEFI AMI.

Perguntas frequentes

É compatível com processadores AMD Ryzen 5000 ou com socket AM4?

Não. Esta placa utiliza o socket AM5 e aceita apenas processadores AMD Ryzen das séries 7000, 8000 e 9000. Os Ryzen 5000 e anteriores utilizam AM4 e não são fisicamente compatíveis com este socket.

Preciso de placa gráfica dedicada para utilizar esta motherboard?

Depende do processador. Os Ryzen 7000 e 9000 standard não incluem GPU integrada, pelo que sem placa gráfica dedicada não haverá imagem. Os Ryzen 7000G e 8000G incluem iGPU e podem funcionar sem placa gráfica adicional.

Qual é a velocidade real dos slots M.2 com um Ryzen 8000?

Com um Ryzen 8000, os dois primeiros slots M.2 descem de PCIe 5.0 para PCIe 4.0 x4. O terceiro slot funciona sempre a PCIe 4.0 x2 independentemente do processador. Um SSD Gen5 não atingirá as suas velocidades máximas com Ryzen 8000.

Posso instalar quatro módulos DDR5 e continuar a fazer overclocking a velocidades elevadas?

Com as 4 ranhuras ocupadas (2 módulos por canal), a velocidade garantida desce para 4800 MT/s JEDEC. Os 8200 MT/s só são atingidos com um módulo por canal e overclocking manual através de EXPO.

Para que serve o botão Flash BIOS do painel traseiro e quando é útil?

Com uma pen USB preparada, atualiza a BIOS sem necessitar de processador nem módulos de RAM instalados. É especialmente útil se a placa for comprada antes do processador, para garantir a compatibilidade antes de montar o resto.

Esta placa cabe numa caixa mini-ITX ou apenas em mATX e ATX?

Cabe apenas em caixas com suporte micro ATX ou ATX. As suas dimensões de 243,8 x 243,8 mm são demasiado grandes para uma caixa mini-ITX.
