Gigabyte B550M AORUS Elite AX AMD B550 AM4 DDR4 Micro ATX WiFi 6E 2 ranhuras M.2 Placa-mãe

Gigabyte B550M AORUS Elite AX

A B550M AORUS Elite AX é uma placa-mãe de formato Micro ATX com chipset AMD B550 e socket AM4: ocupa menos espaço do que uma ATX standard, pelo que se adapta a caixas médias ou compactas onde uma placa completa não caberia. O que a distingue dentro da sua gama é trazer WiFi 6E de série, algo que muitas placas B550 de tamanho semelhante obrigam a adicionar através de uma placa PCIe separada. Destina-se a quem quer montar ou renovar um sistema AMD Ryzen num chassis compacto sem abdicar da conectividade sem fios.

Socket AM4 e chipset B550: que processadores pode instalar

O socket AM4 aceita processadores Ryzen das séries 3000, 4000 e 5000; não é compatível com Ryzen 7000 nem com a plataforma AM5. Dentro dessas gerações, o chipset B550 suporta overclocking com os modelos Ryzen 5000 de multiplicador desbloqueado, como o 5600X ou o 5800X. A contrapartida é que AM4 é uma plataforma madura: os preços das CPU são acessíveis e a oferta de processadores compatíveis é ampla, mas não há margem para gerações futuras. Quem preveja mudar de processador além do Ryzen 5000 terá também de substituir a placa.

Memória DDR4: quanta RAM suporta e a que velocidade

A placa tem 4 ranhuras DIMM DDR4 com suporte até 128 GB no total. Para obter a máxima largura de banda convém instalar os módulos em pares: um kit 2x16 GB, por exemplo, tem melhor desempenho do que um único módulo de 32 GB. A velocidade máxima suportada chega a 4733 MHz via XMP DDR4. Há um ponto que convém ter claro antes de comprar: esta placa utiliza DDR4 exclusivamente. Os kits DDR5 que atualmente dominam as plataformas AM5 não são fisicamente compatíveis aqui. Para gaming ou uso doméstico, 16-32 GB é mais do que suficiente; os 128 GB são o limite teórico pensado para cargas de trabalho muito específicas. Suporta módulos ECC e não ECC.

WiFi 6E e Bluetooth integrados: sem placa adicional

Incluir WiFi 6E de série é a principal razão para escolher esta placa em detrimento de outras B550 compactas sem antena: evita ocupar uma das escassas ranhuras PCIe de um formato Micro ATX com uma placa de rede sem fios. O Bluetooth 5.3 vem incluído pelo mesmo chip. O ponto em que convém ser honesto: o controlador é um Realtek RTL8852CE, que tem reputação de ser mais modesto do que soluções como o Intel AX200 ou AX210 em termos de latência e estabilidade em cenários de jogo sem fios exigente. Para navegação, streaming ou trabalho remoto, a diferença é irrelevante; para quem jogue online por WiFi com requisitos de latência muito rigorosos, vale a pena saber. A ligação por cabo com Ethernet Gigabit (Realtek RTL8111H) cobre sem limitações o uso standard.

Armazenamento: duas ranhuras M.2 e quatro portas SATA III

As 2 ranhuras M.2 aceitam SSD NVMe ou SATA em paralelo; o slot principal funciona a PCIe 4.0, aproveitando a velocidade dos SSD NVMe mais rápidos do mercado. As 4 portas SATA III acrescentam capacidade para discos rígidos ou SSD convencionais, com suporte RAID 0, 1 e 10. Há um pormenor que afeta quem queira configurações com várias placas: o slot PCIe x16 principal corre a PCIe 4.0, mas o segundo slot x16 físico opera a velocidade 3.0. Para uma GPU dedicada única não representa qualquer problema, mas uma segunda placa ou uma placa de captura de vídeo de alta velocidade nesse slot sentirá a limitação. O formato Micro ATX deixa ainda apenas 1 ranhura PCIe x1 livre além dos dois x16, pelo que a expansão futura é mais limitada do que numa ATX completa.

Saída de vídeo integrada: quando é útil e quando não

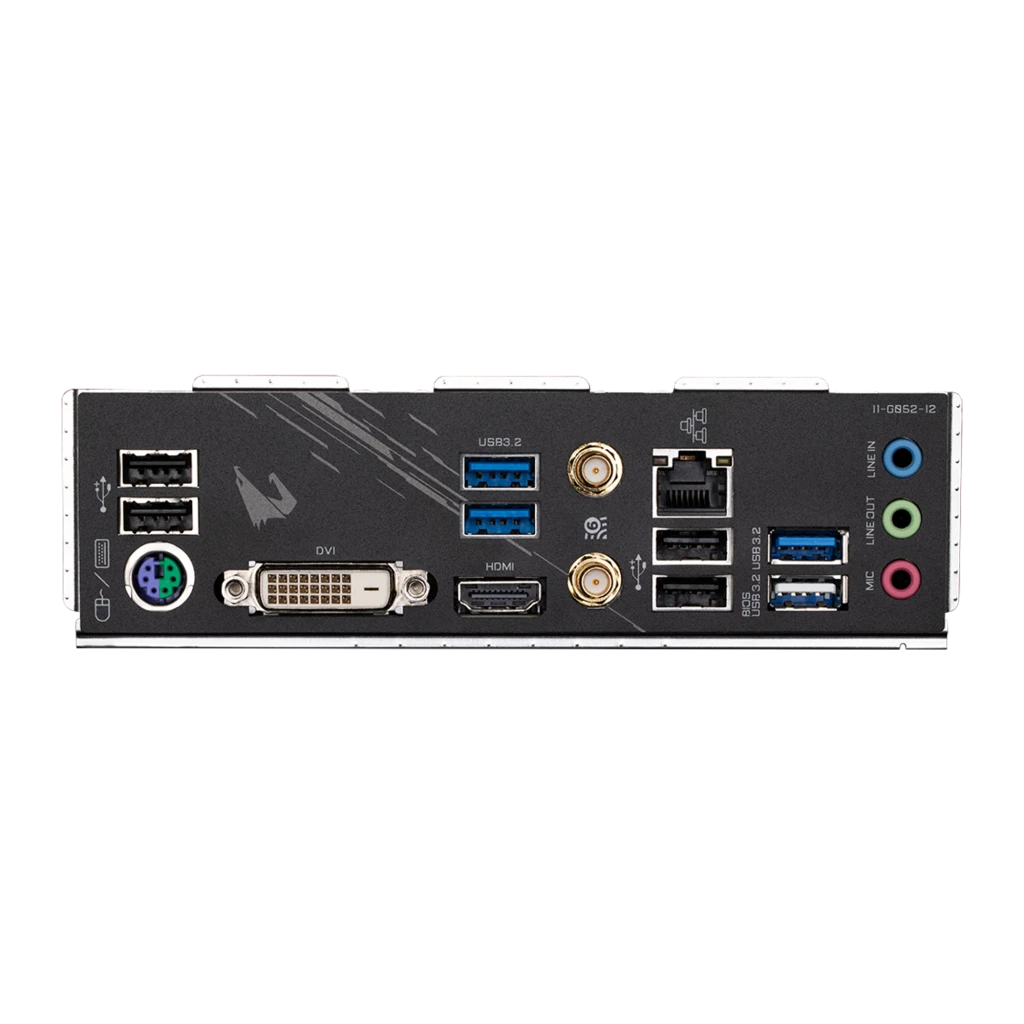

A placa tem saída HDMI 2.1 e DVI-D no painel traseiro, com resolução máxima de 4096 x 2160 píxeis por HDMI. Estas saídas só funcionam se o processador instalado tiver gráficos integrados: as séries Ryzen com sufixo G, como o Ryzen 5 5600G ou o Ryzen 7 5700G, aproveitam-nas e o sistema funciona sem GPU dedicada. Os Ryzen sem sufixo G, como o 5600 ou o 5700X, não têm iGPU: nesse caso as saídas de vídeo da placa não têm qualquer utilidade e o monitor deve ser ligado à placa gráfica dedicada.

Perguntas frequentes

Que processadores são compatíveis com a Gigabyte B550M AORUS Elite AX?

Aceita processadores AMD Ryzen das séries 3000, 4000 e 5000 com socket AM4. Não é compatível com Ryzen 7000 nem com a plataforma AM5. Com Ryzen 5000 de multiplicador desbloqueado, como o 5600X ou o 5800X, permite overclocking.

Quanta RAM suporta a Gigabyte B550M AORUS Elite AX e a que velocidade?

Dispõe de 4 ranhuras DIMM DDR4 com capacidade máxima de 128 GB em configuração de canal duplo. A velocidade máxima suportada é de 4733 MHz via XMP. Suporta apenas DDR4; os módulos DDR5 não são fisicamente compatíveis.

O WiFi 6E vem com antenas incluídas na caixa?

Sim, as duas antenas WiFi estão incluídas na caixa. Não é necessário adquiri-las separadamente. Além disso, incorpora Bluetooth 5.3 através do mesmo chip Realtek RTL8852CE.

Quantas ranhuras M.2 tem e que velocidade oferecem?

Inclui duas ranhuras M.2: a principal funciona a PCIe 4.0, aproveitando a velocidade máxima dos SSD NVMe atuais. Complementa o armazenamento com 4 portas SATA III e suporte RAID 0, 1 e 10.

Que caixas são compatíveis com esta placa e que saídas de vídeo tem no painel traseiro?

O formato Micro ATX é compatível com caixas ATX standard e Micro ATX. No painel traseiro oferece HDMI 2.1 e DVI-D com resolução máxima de 4096×2160 píxeis, embora estas saídas só funcionem com processadores que incluam gráficos integrados (sufixo G).
