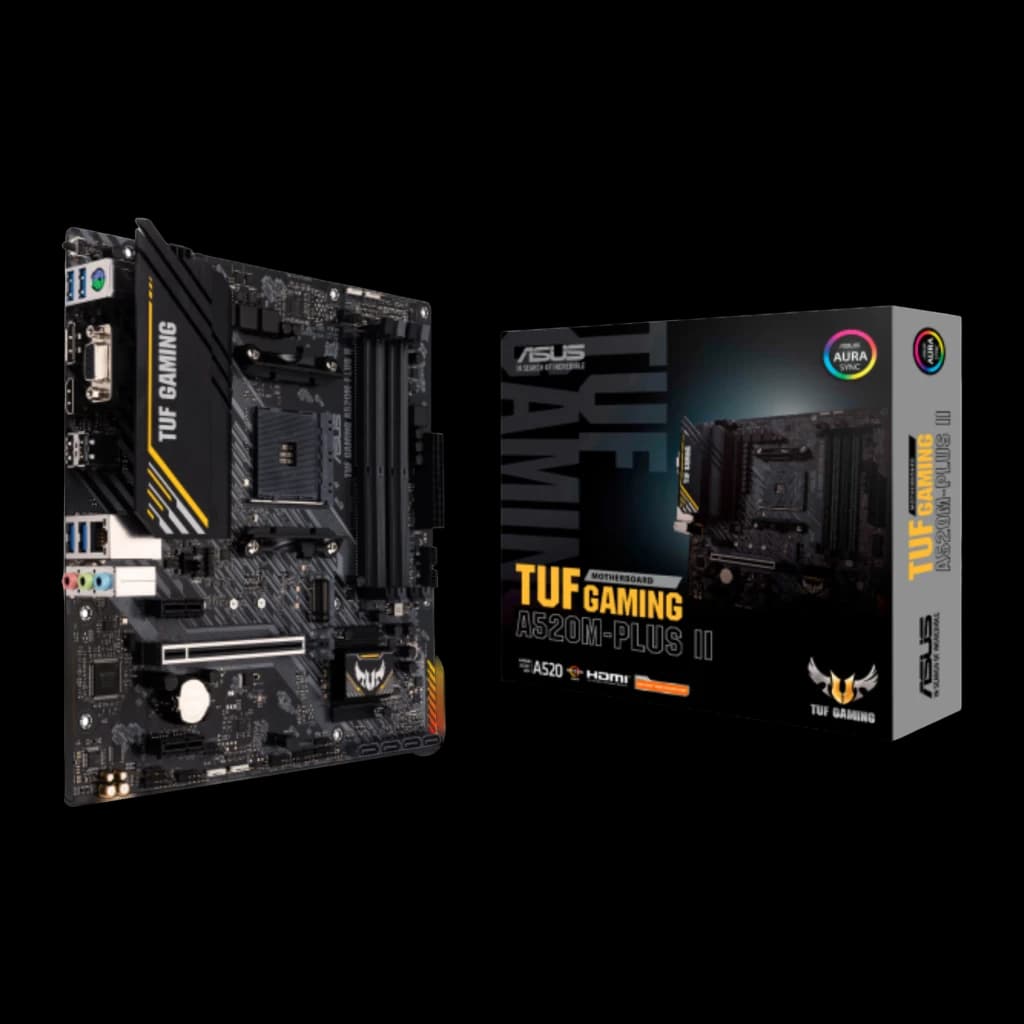

ASUS TUF Gaming A520M-Plus II AMD A520 AM4 DDR4 mATX Placa-mãe

ASUS TUF Gaming A520M-Plus II Socket AM4 mATX

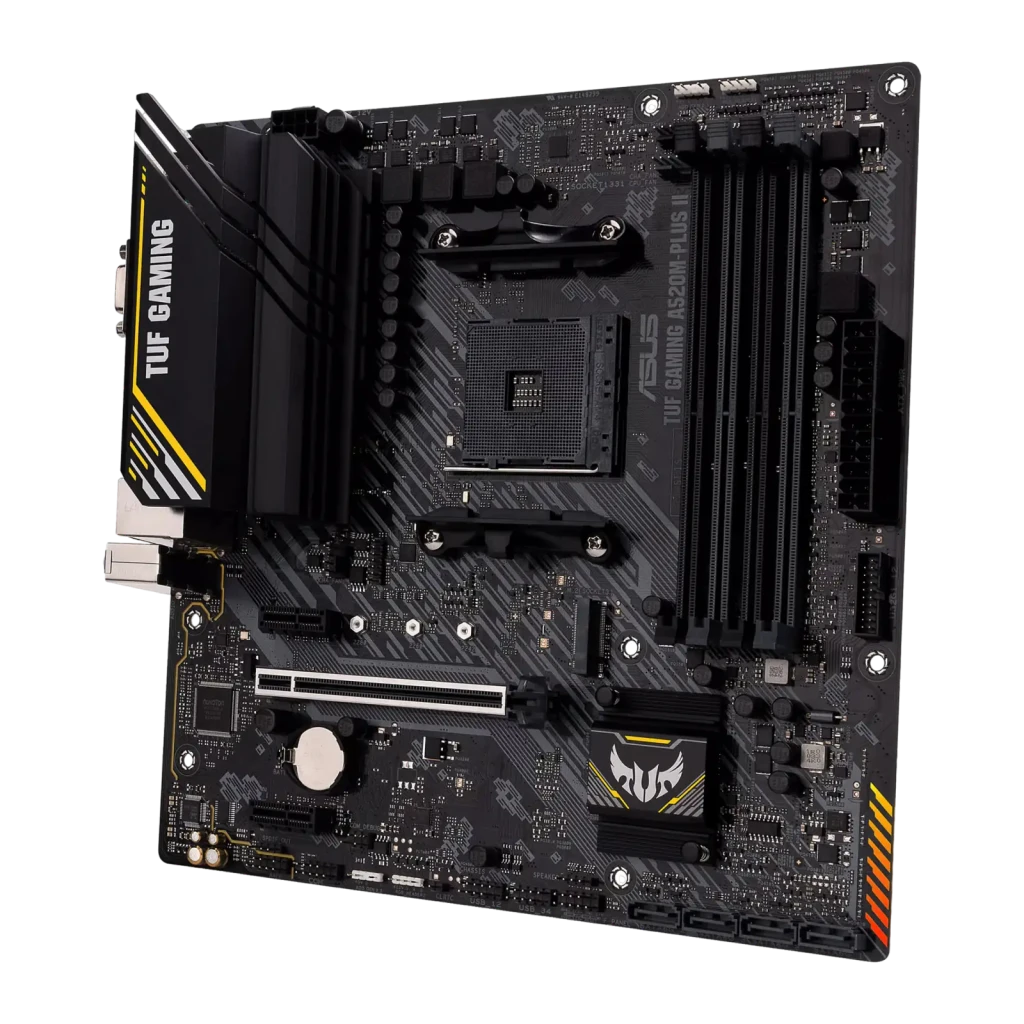

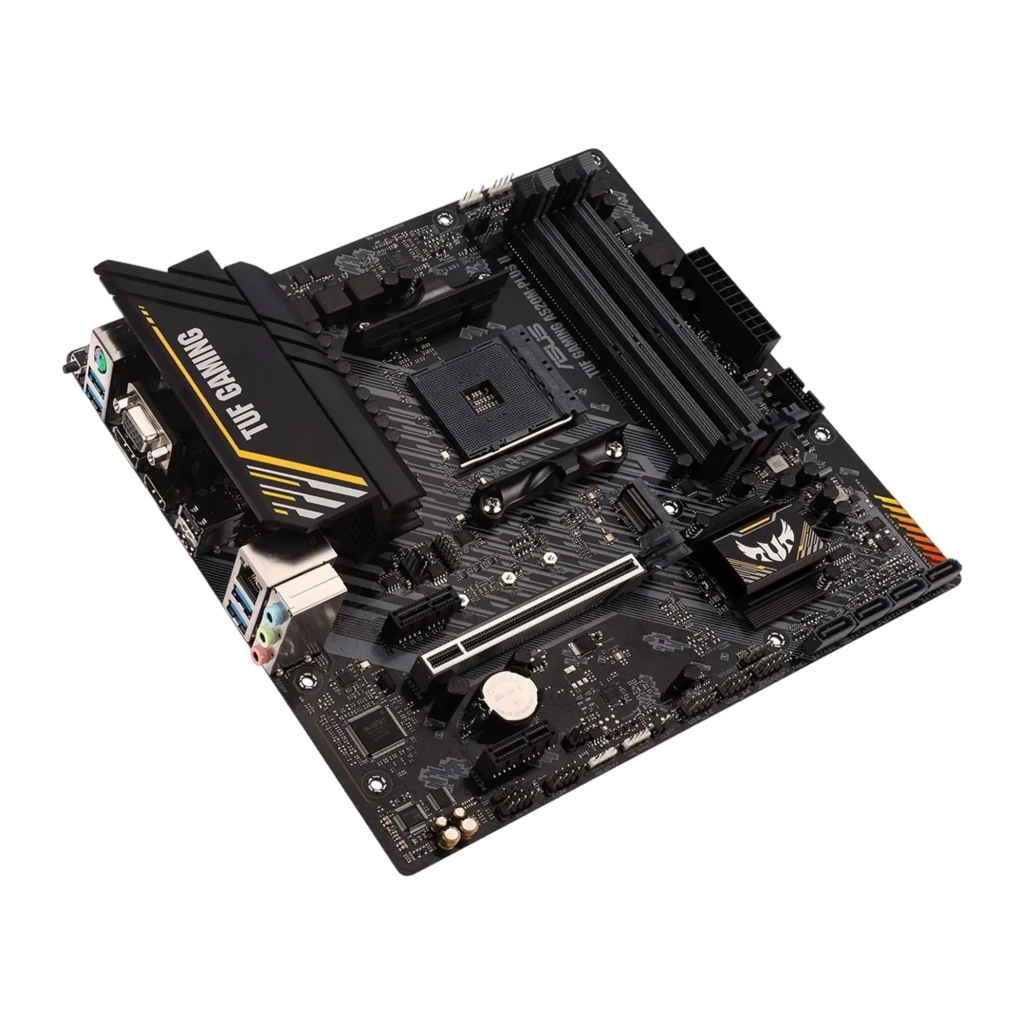

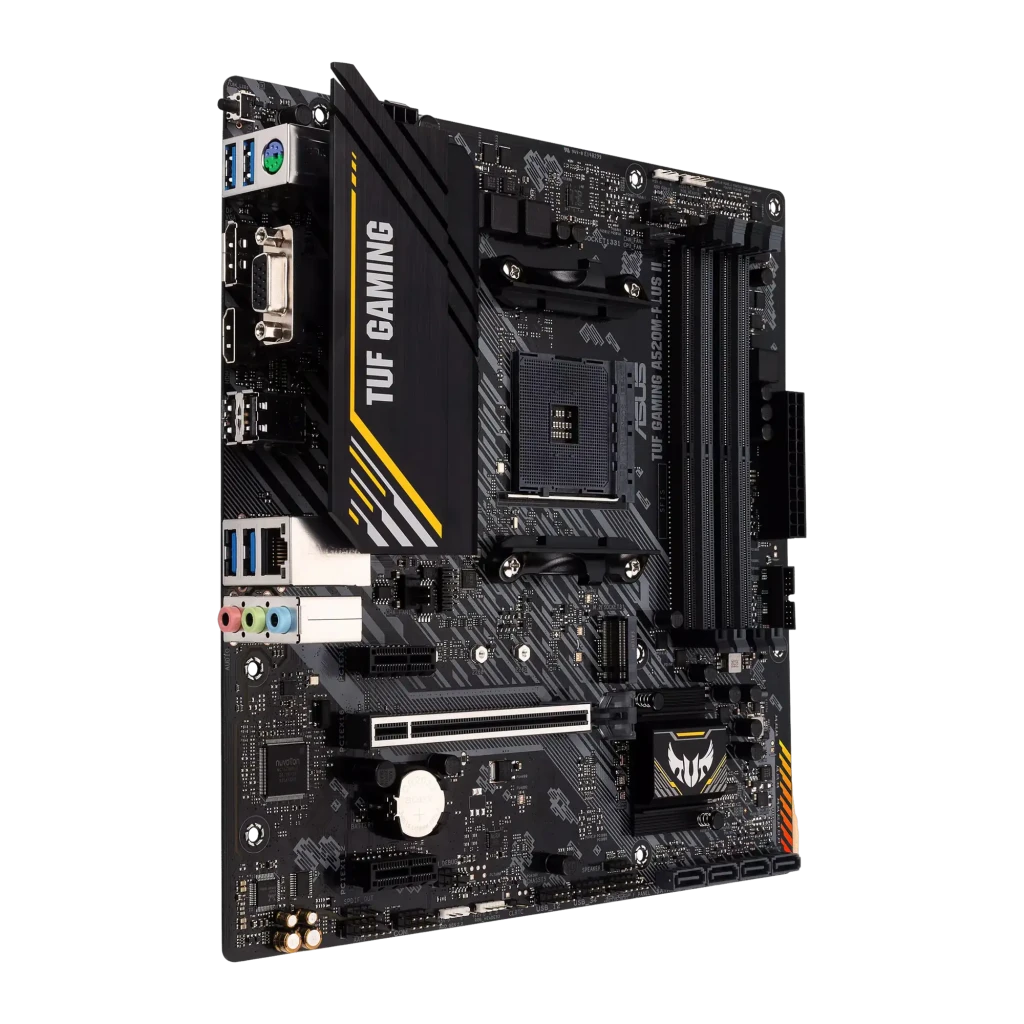

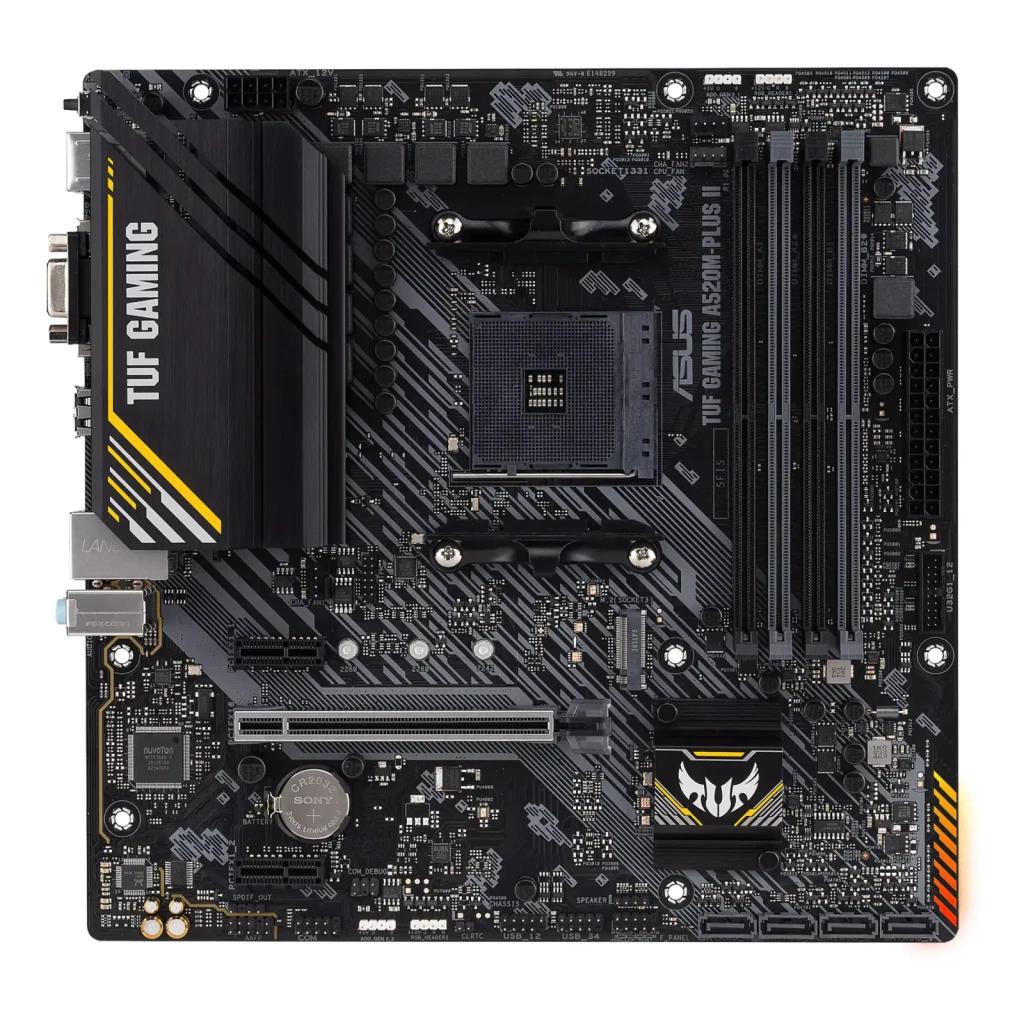

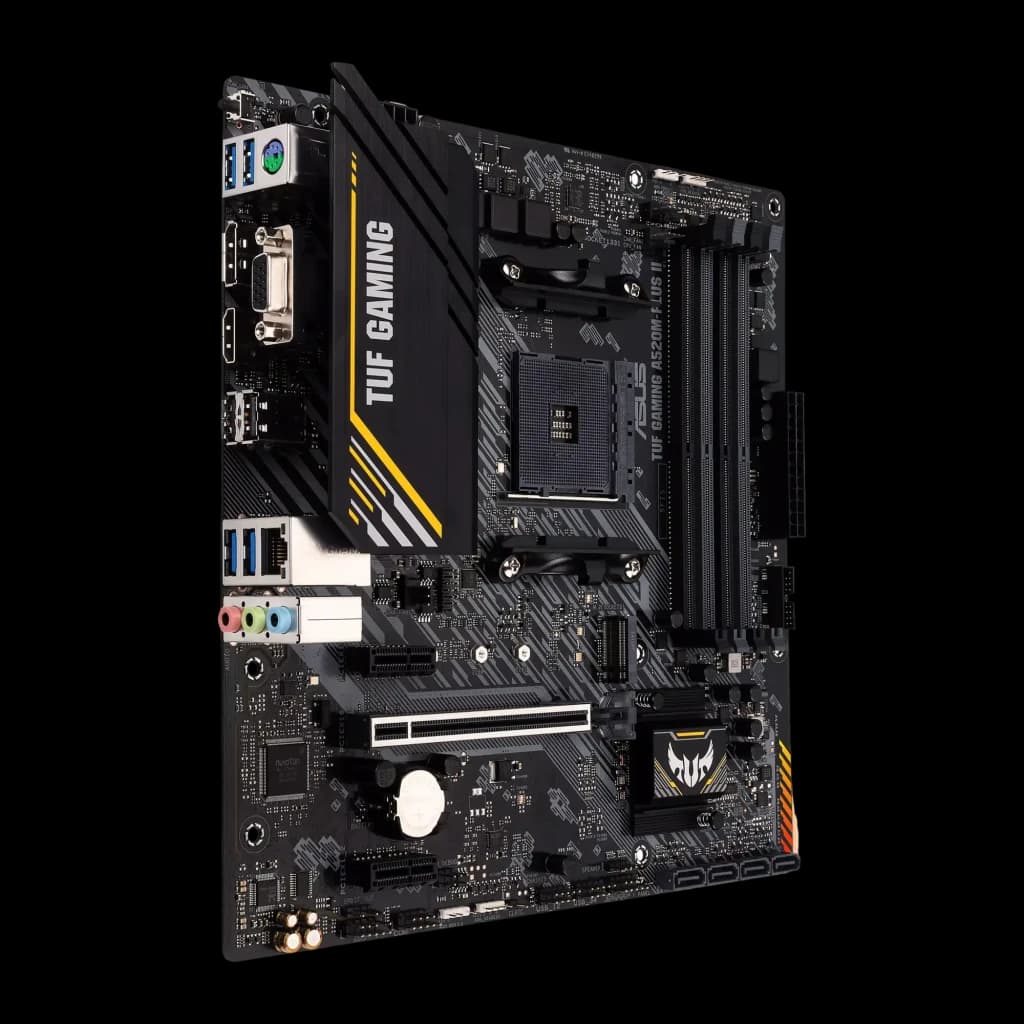

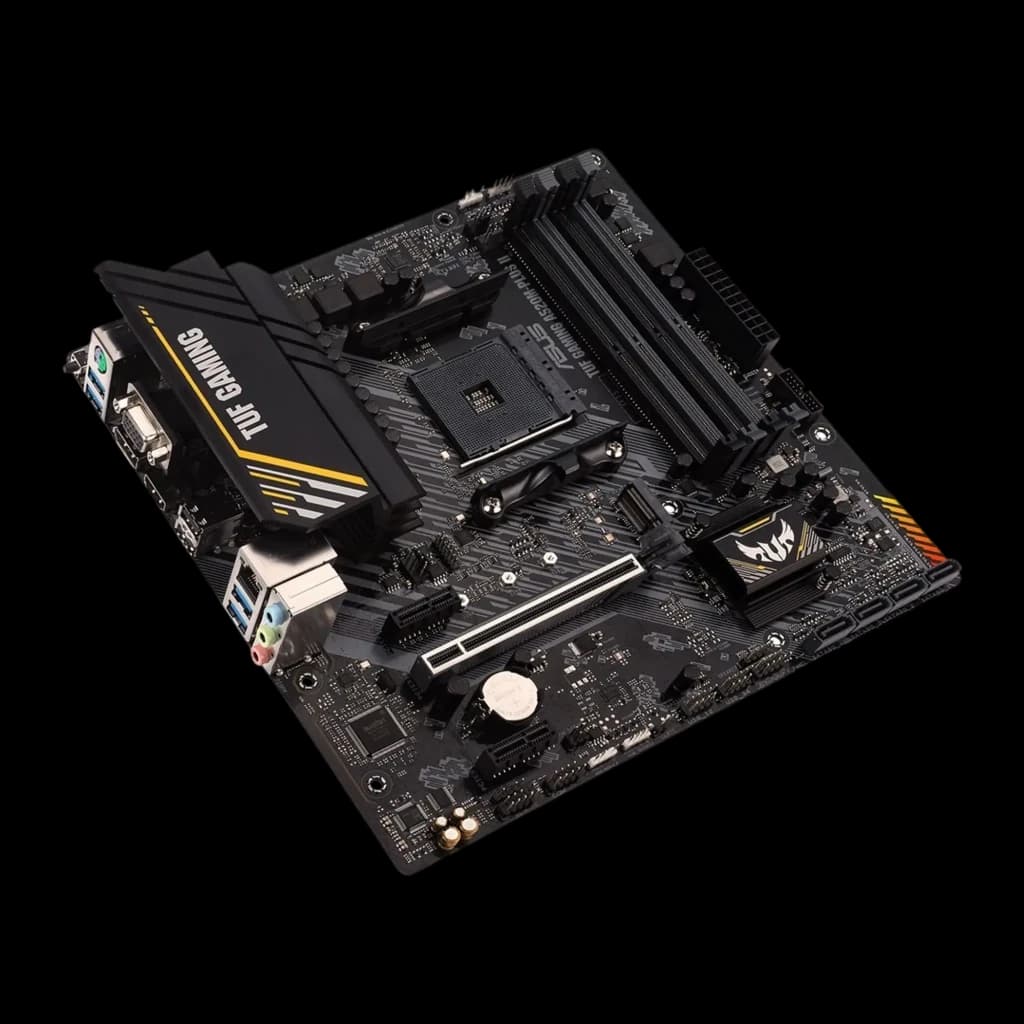

A ASUS TUF Gaming A520M-Plus II é uma placa-mãe micro ATX para processadores AMD com socket AM4. As suas dimensões são 244 x 244 mm, pelo que cabe em caixas mATX e em torres ATX standard, mas não em caixas mini-ITX. O chipset é AMD A520 e foi concebida para montar um sistema Ryzen 3000 ou 5000 com as portas e ranhuras essenciais, sem ocupar mais espaço do que o necessário.

Compatibilidade com processadores Ryzen: o que é suportado e o que não é

O socket AM4 aceita processadores Ryzen série 3000 e série 5000, mas não é compatível com AM5 nem com gerações posteriores: se no futuro quiser um Ryzen 7000, precisará de outra placa. O chipset A520 bloqueia o overclocking de CPU, pelo que a frequência do processador não pode ser aumentada acima do valor de fábrica; para isso é necessária uma placa com chipset B550 ou superior. No entanto, a velocidade da RAM pode ser ajustada através de perfil XMP. Um detalhe útil se montar a placa por fases: o botão BIOS FlashBack atualiza a BIOS sem necessidade de ter processador nem memória instalados, o que facilita preparar a placa para um Ryzen 5000 mesmo que a tenha comprado com um Ryzen 3000 em segunda mão. Outro pormenor com os Ryzen 5000: os modelos sem sufixo G não incluem gráficos integrados, pelo que as saídas de vídeo do painel traseiro ficariam sem uso com esses processadores.

Quatro ranhuras DDR4 com margem de memória e velocidade

A placa dispõe de 4 ranhuras DIMM DDR4 que permitem atingir um máximo de 128 GB no total. Ter 4 ranhuras significa que pode começar com 2 módulos e adicionar outros 2 mais tarde sem descartar nada. As velocidades vão de 2133 MHz até 4800 MHz, embora as mais elevadas sejam alcançadas ativando um perfil XMP na BIOS, e não através de overclocking manual da CPU, que o chipset A520 não suporta.

Armazenamento: uma ranhura M.2 e quatro portas SATA

Existe 1 ranhura M.2 (Key M) que funciona em modo PCIe 3.0 x4 ou SATA, pelo que suporta tanto SSD NVMe como SSD SATA em formato M.2. A limitação é clara: há apenas uma ranhura M.2, por isso quem quiser instalar 2 SSD NVMe em simultâneo não tem espaço para o segundo. Para armazenamento adicional, a placa oferece 4 portas SATA III, suficientes para adicionar discos rígidos ou SSD SATA sem problema. Para uma build com um NVMe principal mais um ou dois discos de dados é mais do que suficiente.

Conectividade traseira: portas, vídeo e a ausência de Wi-Fi

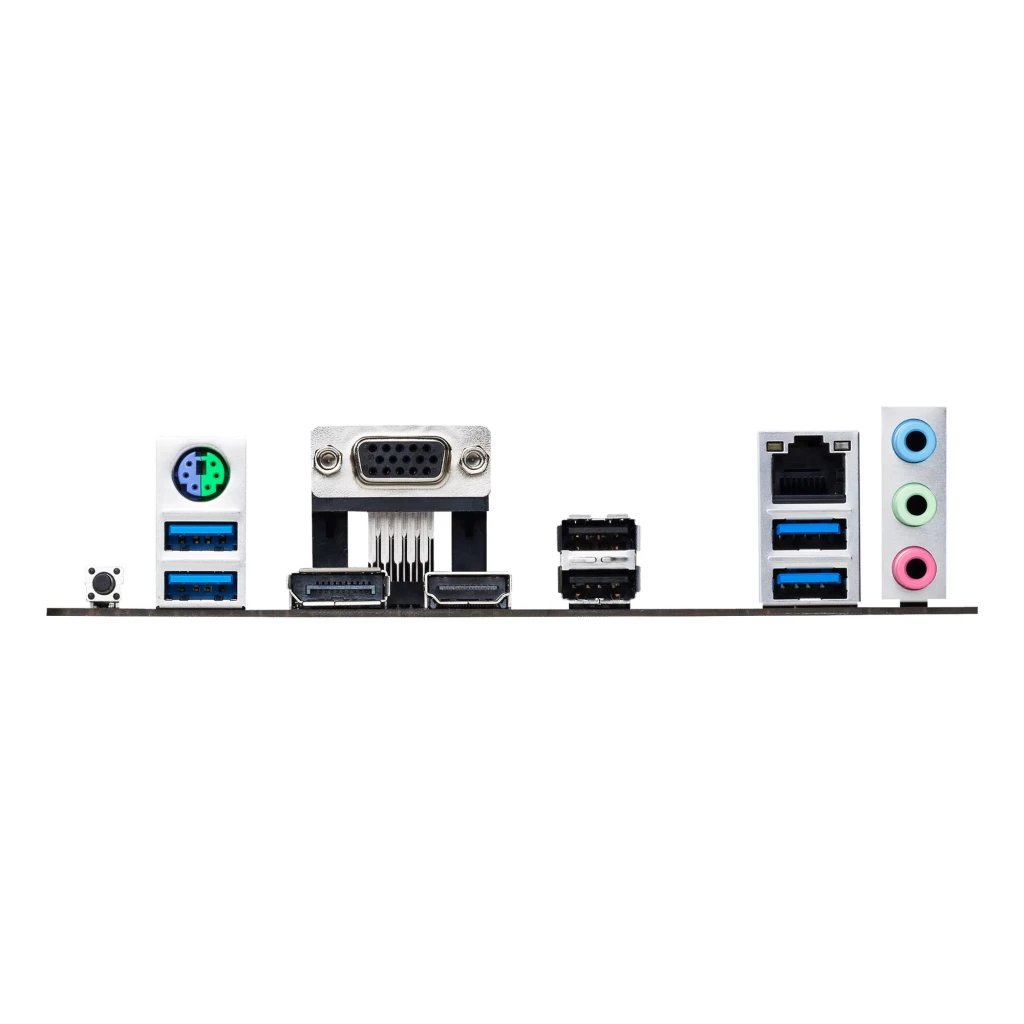

O painel traseiro inclui 4 portas USB 3.2 Gen 1 tipo A e 2 USB 2.0, além de Gigabit Ethernet por cabo. Em vídeo há HDMI 2.1, DisplayPort 1.2 e VGA, mas essas saídas só funcionam se o processador tiver gráficos integrados: os Ryzen 5000 sem sufixo G não os incluem, pelo que com esses modelos as 3 saídas de vídeo ficam inativas e é necessária uma placa gráfica dedicada. A placa não inclui Wi-Fi: quem precisar tem de adicionar uma placa PCIe x1 ou um adaptador USB, o que ocupa uma das 2 ranhuras x1 disponíveis. O áudio é de 7.1 canais através do painel traseiro.

Perguntas frequentes

Que processadores suporta a ASUS TUF Gaming A520M-Plus II?

Aceita processadores AMD Ryzen série 3000 e série 5000 com socket AM4. Não é compatível com AM5 nem com Ryzen 7000 em diante. O chipset A520 não permite overclocking de CPU, pelo que a frequência do processador fica fixada ao valor de fábrica.

A ASUS TUF Gaming A520M-Plus II tem Wi-Fi ou Bluetooth?

Não inclui Wi-Fi nem Bluetooth. Para conectividade sem fios é necessário adicionar uma placa PCIe x1 ou um adaptador USB externo, o que ocupa uma das duas ranhuras PCIe x1 disponíveis na placa.

Que placas gráficas suporta a ASUS TUF Gaming A520M-Plus II?

Dispõe de uma ranhura PCIe x16 Gen 3.0 que aceita qualquer placa gráfica moderna com esse conector. Além disso, conta com duas ranhuras PCIe x1 para outras placas de expansão.

Quanta memória RAM suporta e a que velocidades?

Tem 4 ranhuras DIMM DDR4 com suporte para até 128 GB em canal duplo. As velocidades vão de 2133 MHz a 4800 MHz; as mais elevadas são ativadas através de perfil XMP na BIOS, e não por overclocking manual de CPU.

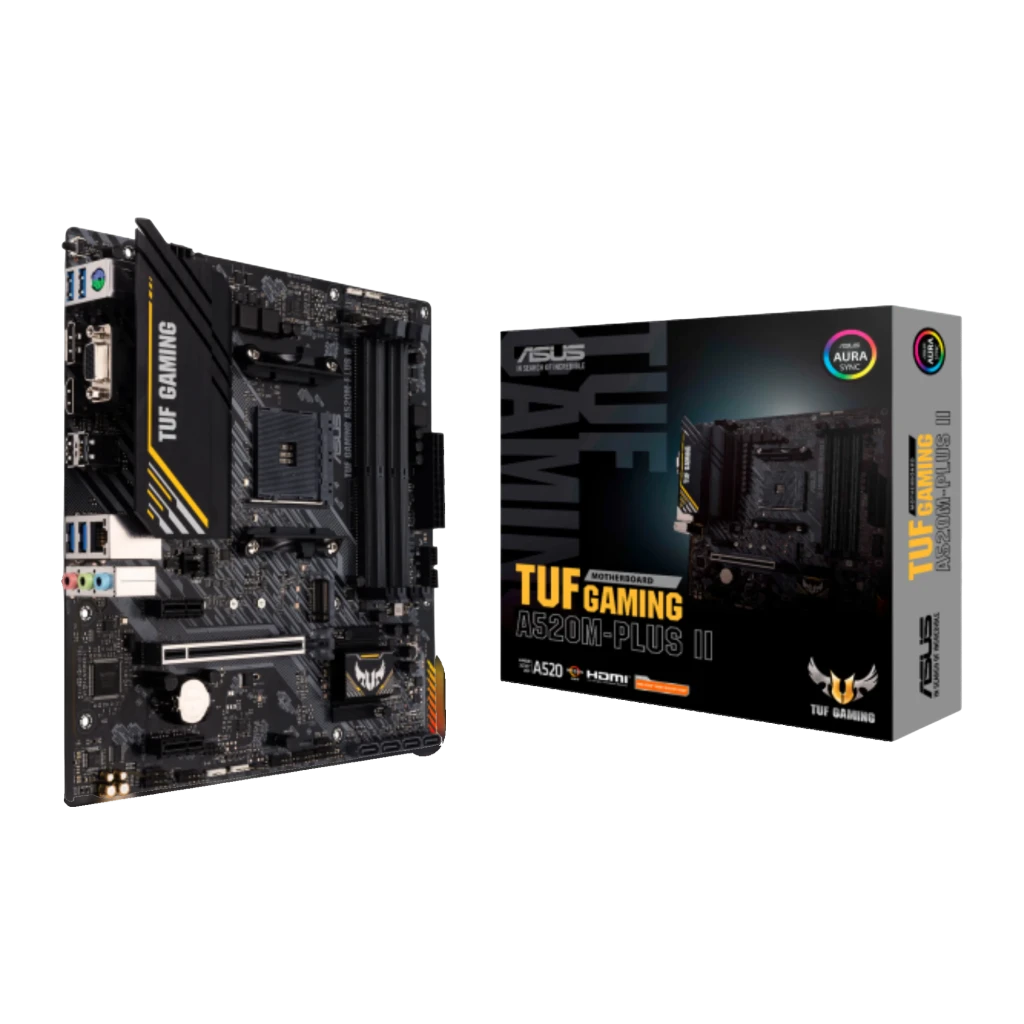

O que inclui a caixa da ASUS TUF Gaming A520M-Plus II?

Inclui a placa-mãe, 2 cabos SATA 6 Gb/s, parafuso para módulo M.2, escudo traseiro de E/S, DVD de suporte com drivers, manual do utilizador e cartão de certificação TUF.
