ASUS Prime B760M-R D4 Intel B760 LGA1700 DDR4 mATX Sem WiFi 2,5G Ethernet 2 ranhuras M.2 Placa-mãe

ASUS Prime B760M-R D4 Socket 1700 DDR4 PCIe 4.0 Micro ATX

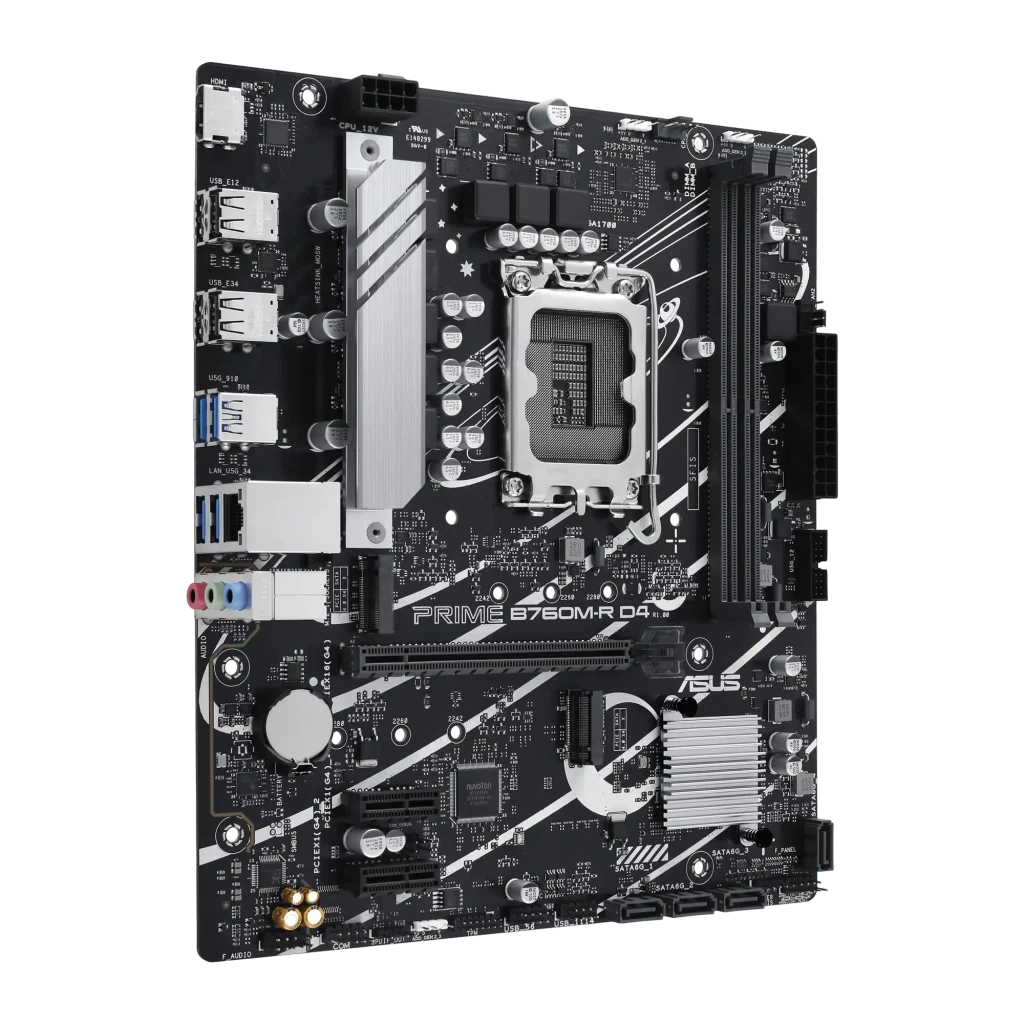

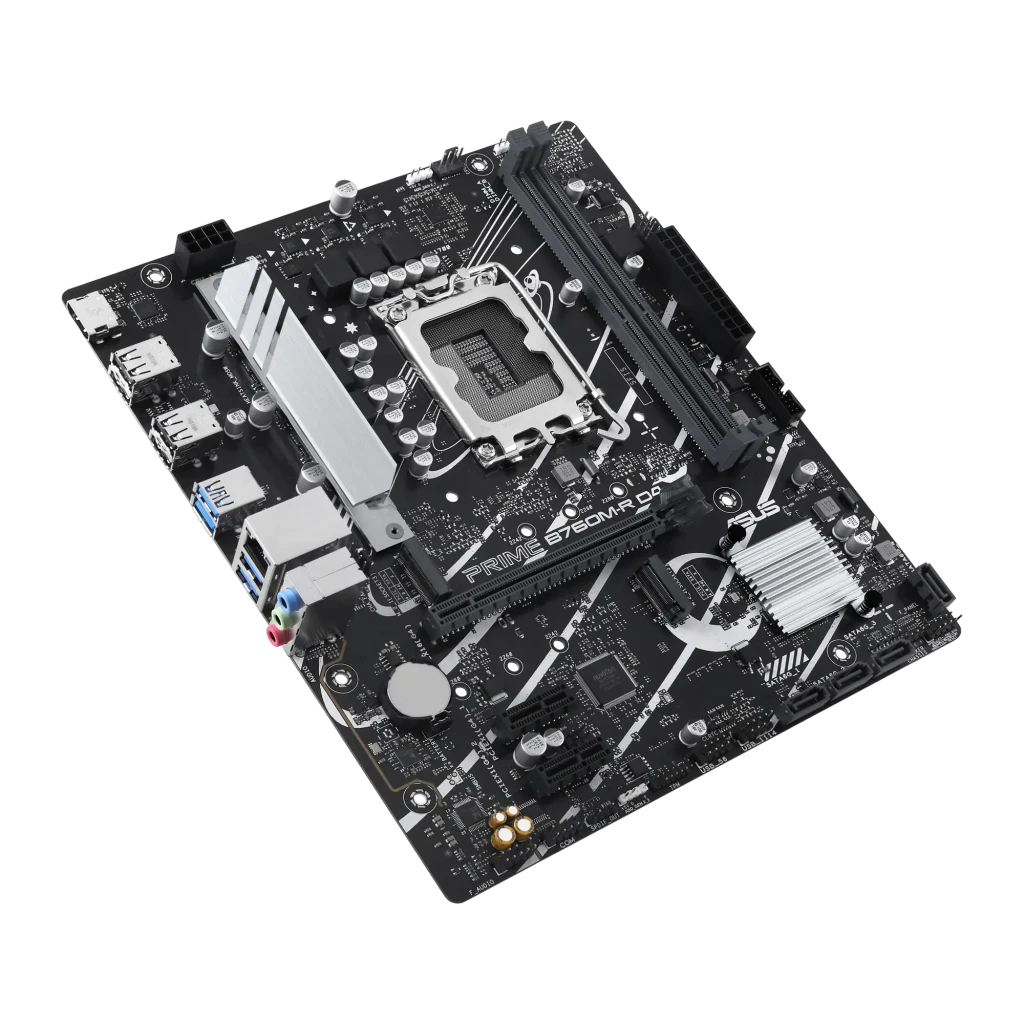

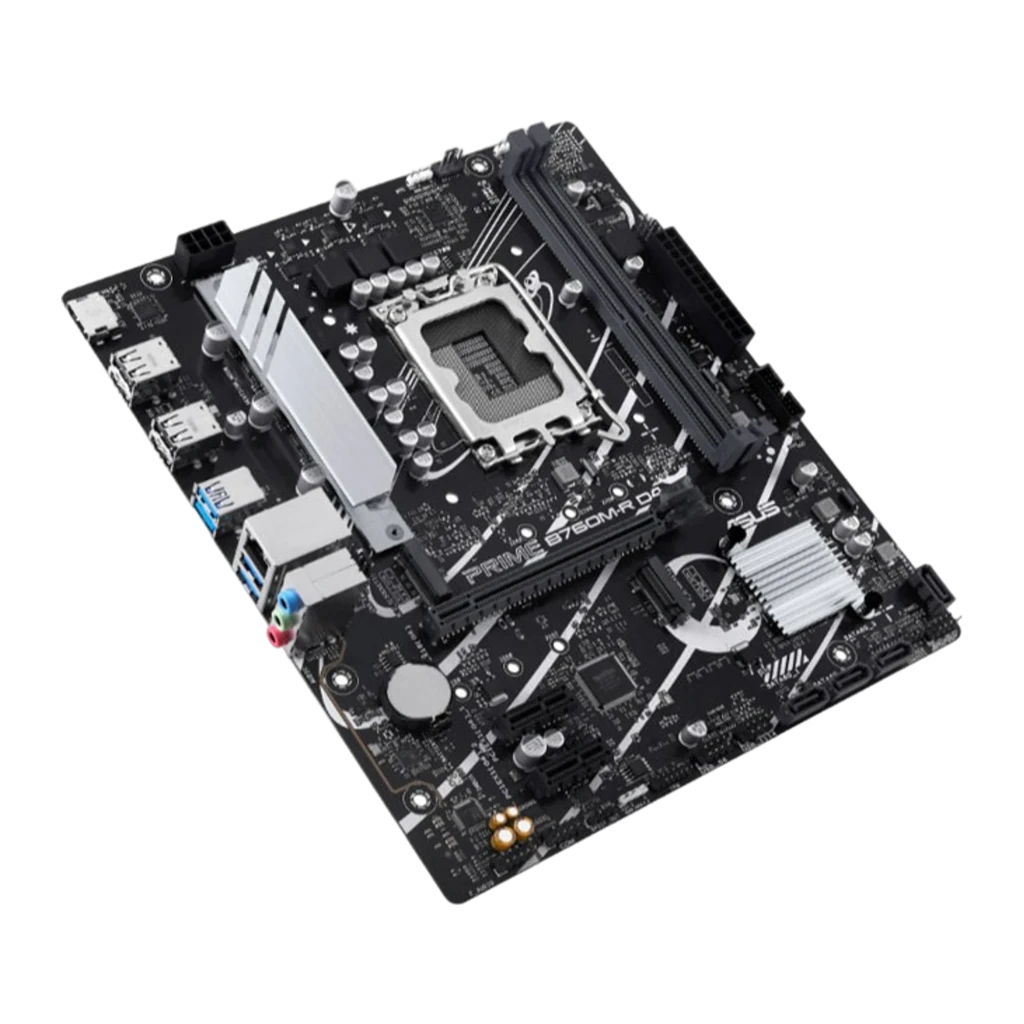

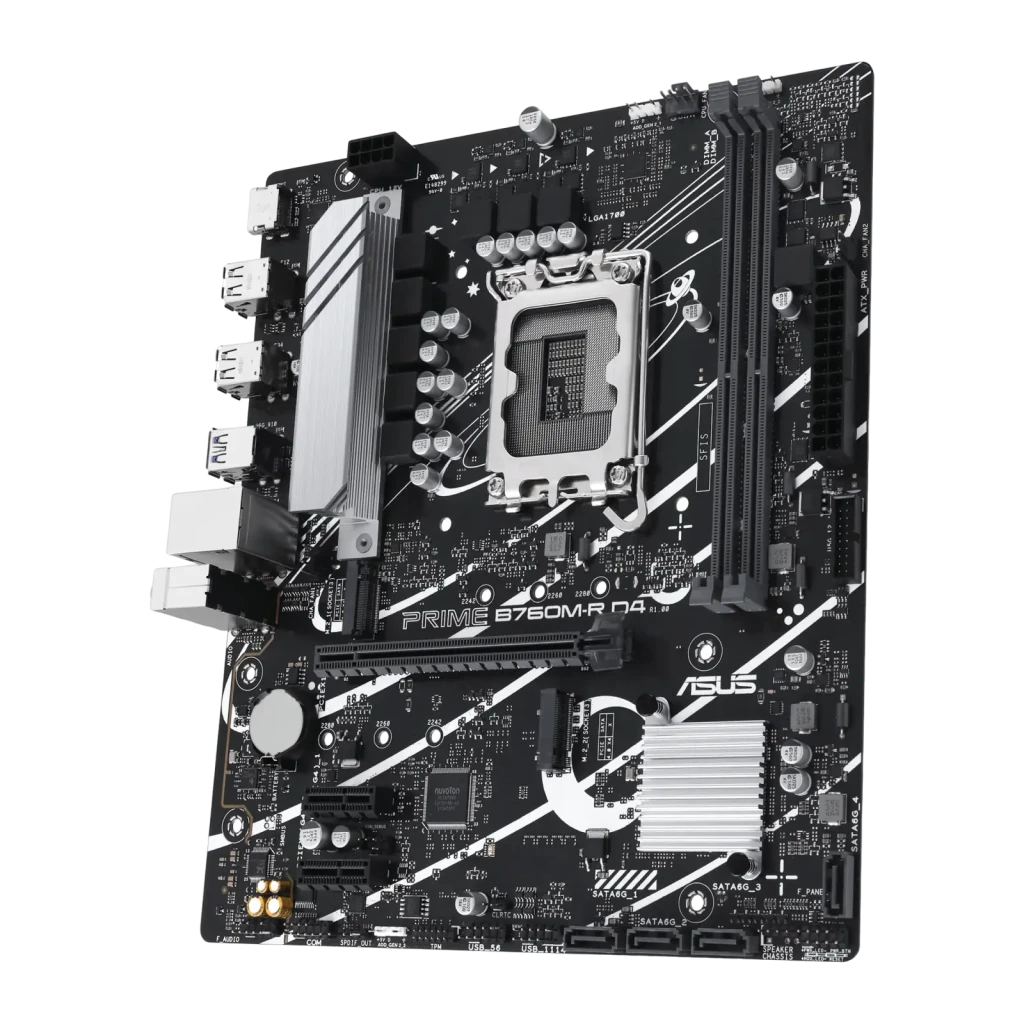

A ASUS Prime B760M-R D4 é uma placa-mãe com chipset Intel B760 e socket LGA 1700, concebida para processadores Intel da 12.ª, 13.ª e 14.ª geração com memória DDR4. O formato micro ATX (244 x 211 mm) é compatível com caixas micro ATX e torres ATX standard, mas não com caixas mini ITX. É uma placa de montagem direta, sem conectividade sem fios nem saídas de vídeo adicionais além de HDMI.

Que processadores são compatíveis com esta placa

O socket LGA 1700 aceita processadores Intel Core da 12.ª, 13.ª e 14.ª geração, bem como Pentium Gold e Celeron do mesmo socket. Há 2 aspetos importantes a considerar antes de escolher a CPU. Primeiro: o chipset B760 bloqueia o overclocking de CPU, pelo que os processadores com sufixo K funcionam à sua frequência de turbo, sem possibilidade de ir além disso nesta placa. Segundo: os modelos com sufixo F ou KF não têm gráficos integrados, e a única saída de vídeo no painel traseiro é HDMI 2.1; sem uma placa gráfica dedicada instalada, não haverá imagem no ecrã.

Memória DDR4: duas ranhuras, um limite que convém conhecer

A placa dispõe de 2 ranhuras DIMM DDR4 e um máximo de 64 GB no total. Com apenas 2 ranhuras, a margem de expansão futura é nula: quando ambas estiverem ocupadas, não há onde adicionar mais memória. Além disso, instalar um único módulo faz com que a memória funcione em canal simples, reduzindo a largura de banda disponível; para aproveitar a arquitetura de canal duplo, é necessário montar 2 módulos desde o início. Esta placa não é compatível com DDR5 em nenhuma configuração.

Armazenamento: duas M.2 PCIe 4.0 e quatro SATA

Para armazenamento, a placa integra 2 ranhuras M.2 Key M com interface PCIe 4.0 x4 e compatibilidade com SSDs até 2280, e 4 portas SATA 6 Gb/s para discos rígidos ou SSDs convencionais. A combinação é útil tanto para builds novos que partem de um SSD NVMe rápido como para reutilizar discos SATA de um equipamento anterior. A ranhura PCIe 4.0 x16 para a placa gráfica não partilha largura de banda documentada com nenhuma das duas M.2.

Conectividade: Ethernet Realtek 2.5 Gb mas sem WiFi de série

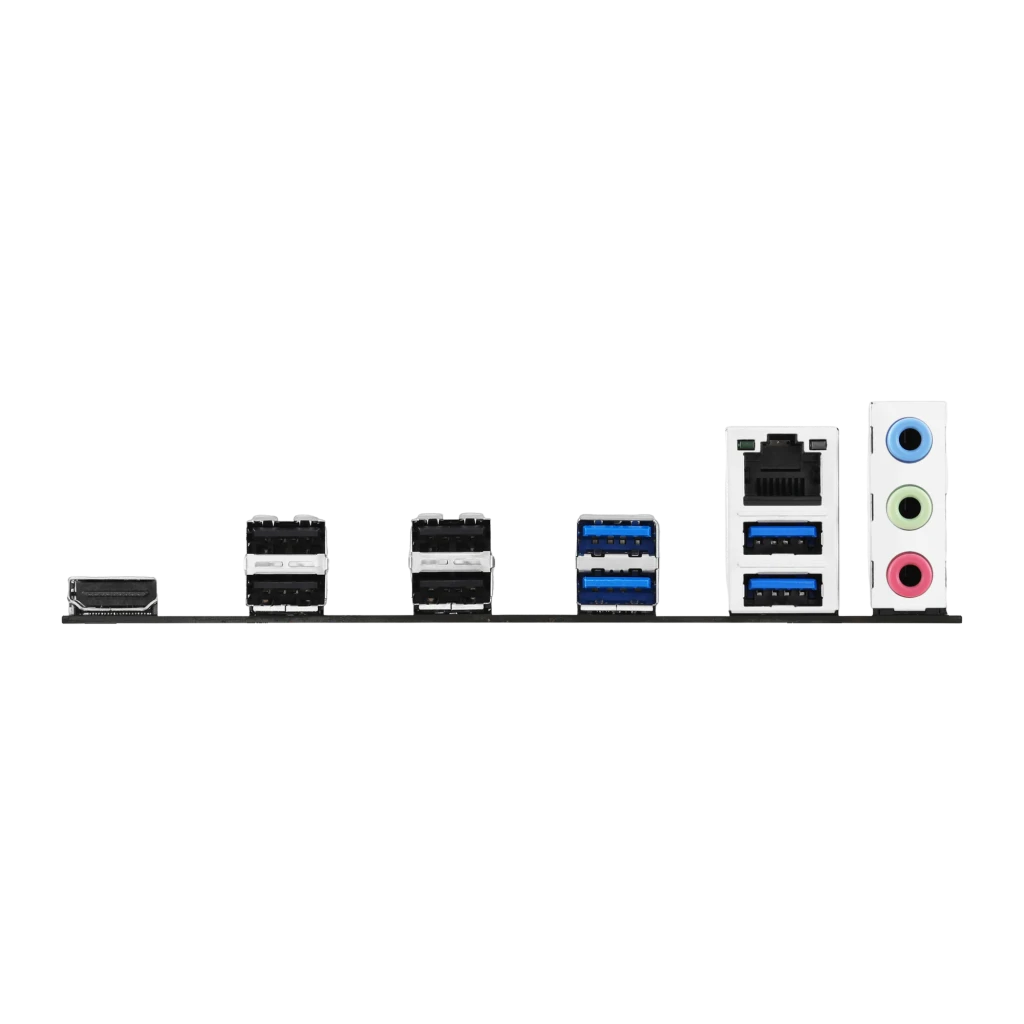

A porta de rede é Realtek 2.5 Gigabit Ethernet, que duplica a largura de banda do Gigabit convencional em transferências em rede local — útil se o router ou switch de destino também suportar essa velocidade. O que não existe é WiFi: a placa não o incorpora, e quem precisar terá de adicionar um adaptador PCIe ou USB em separado. O painel traseiro também não inclui USB-C nem DisplayPort: as 8 portas USB são todas Tipo-A (4 a 5 Gbps e 4 a 480 Mbps), e a única saída de vídeo é o HDMI 2.1 já mencionado.

Perguntas frequentes

A ASUS Prime B760M-R D4 é compatível com processadores Intel da 13.ª e 14.ª geração?

Sim. O socket LGA 1700 aceita processadores Intel Core da 12.ª, 13.ª e 14.ª geração, bem como Pentium Gold e Celeron do mesmo socket. Os modelos com sufixo K funcionam à sua frequência de turbo, mas o chipset B760 não permite overclocking de CPU.

O formato micro ATX é compatível com caixas ATX standard?

Sim. As suas dimensões de 244 x 211 mm permitem instalá-la tanto em caixas micro ATX como em torres ATX standard. Não é compatível com caixas mini ITX, que requerem um formato mais pequeno.

Quantas ranhuras M.2 tem e que tipo de SSD suportam?

Incorpora 2 ranhuras M.2 Key M com interface PCIe 4.0 x4, compatíveis com SSDs de formato 2242, 2260 e 2280. Além disso, dispõe de 4 portas SATA 6 Gb/s para discos rígidos ou SSDs convencionais.

O que inclui a caixa da ASUS Prime B760M-R D4?

A caixa inclui a placa-mãe, 2 cabos SATA 6 Gb/s, 1 painel traseiro de E/S (I/O shield), 2 suportes para M.2 e um guia de início rápido.

A placa tem saída de vídeo integrada sem placa gráfica?

Dispõe apenas de 1 saída HDMI 2.1 no painel traseiro, que funciona exclusivamente com processadores que incluam gráficos integrados. Os modelos com sufixo F ou KF não os têm, pelo que sem GPU dedicada não haverá imagem no ecrã.
