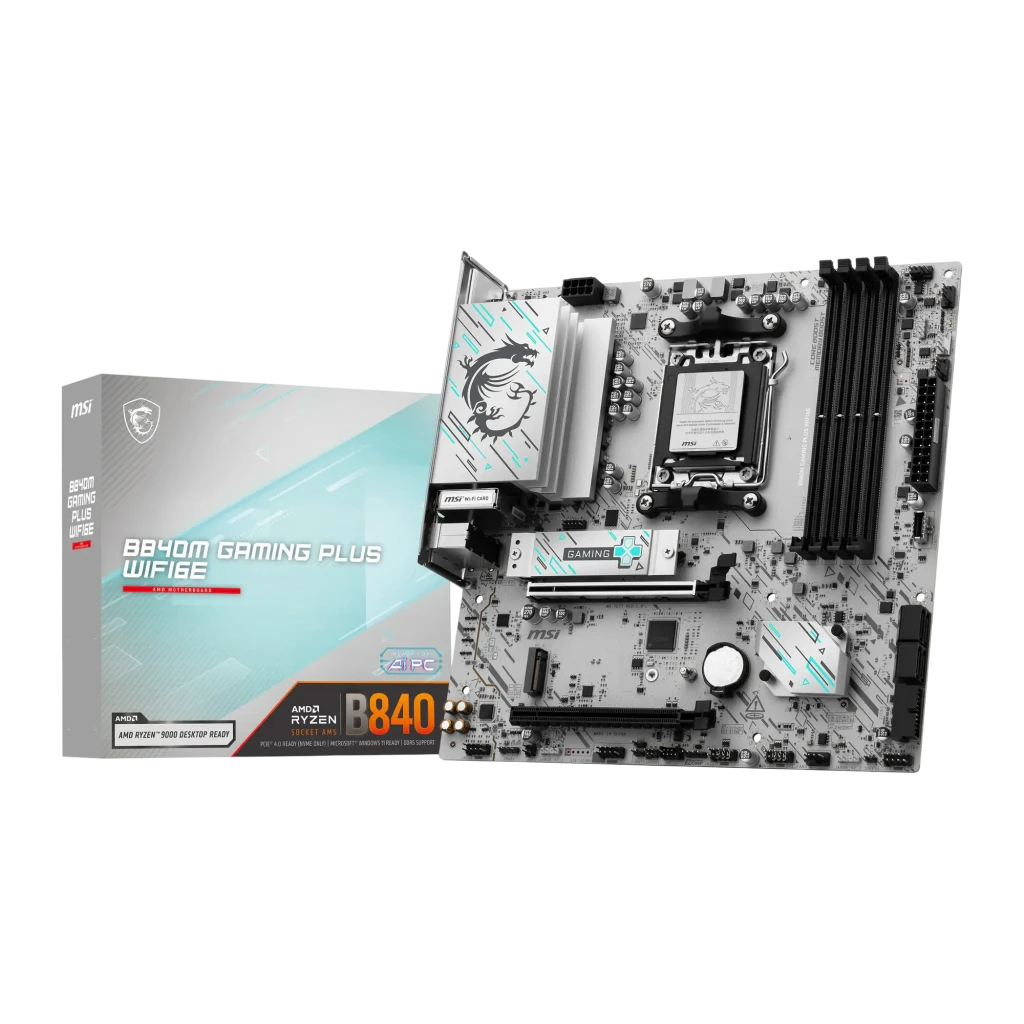

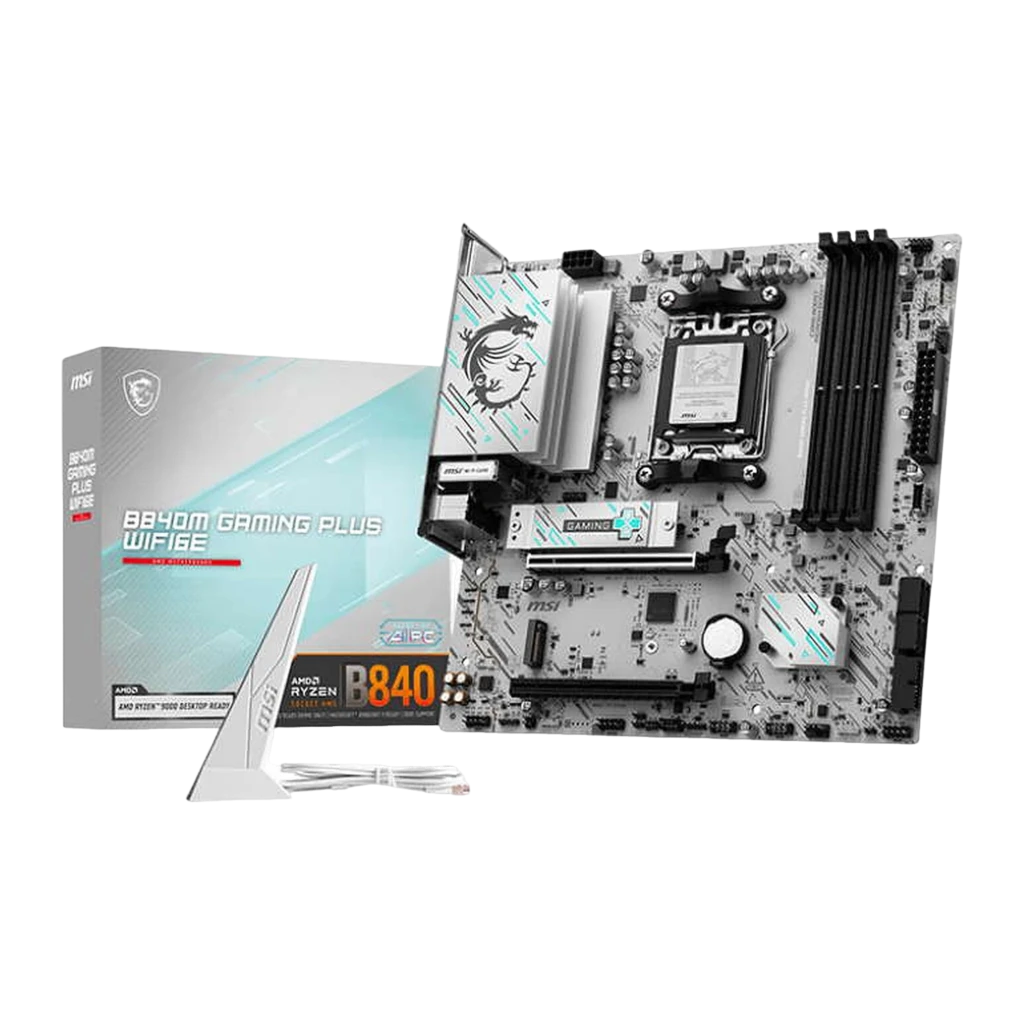

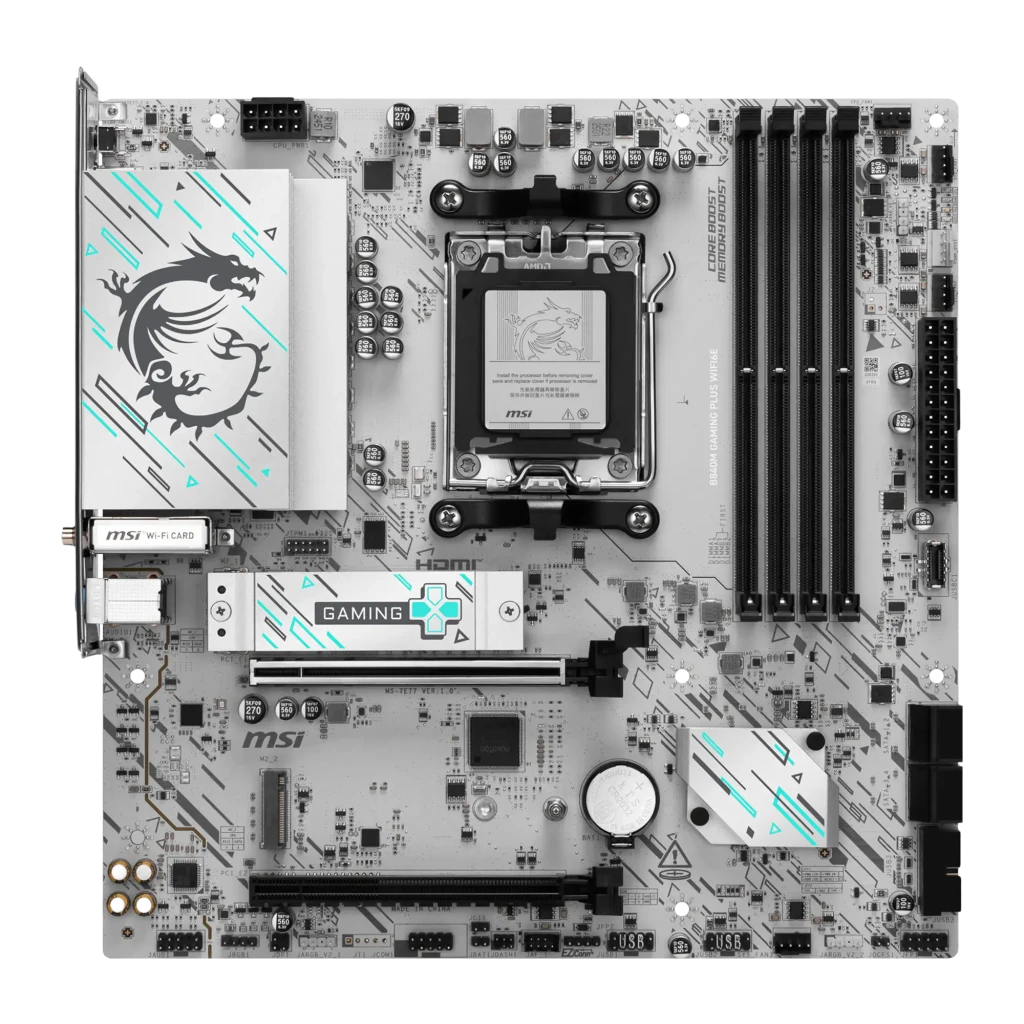

A MSI B840M Gaming Plus WiFi 6E é uma placa-mãe em formato Micro ATX (243,8 x 243,8 mm) com chipset AMD B840 e socket AM5. É compatível com caixas mATX e ATX standard, mas não com mini-ITX. A MSI concebeu-a para montar um PC de secretária com processador AMD Ryzen, conectividade sem fios integrada de série e memória DDR5, sem necessidade de adicionar placas extra para a rede.
O socket AM5 aceita processadores AMD Ryzen das séries 7000, 8000 e 9000 para secretária. Não é compatível com as gerações AM4 anteriores (Ryzen 5000 e anteriores), nem com qualquer processador Intel. Antes de comprar, confirme que a sua CPU é de secretária AM5 e não de portátil nem de geração antiga. Quanto ao overclocking: o chipset B840 bloqueia o multiplicador da CPU, pelo que não é possível aumentar a frequência do processador. O que pode fazer é aplicar perfis EXPO ou XMP para elevar a velocidade da RAM. Um detalhe importante sobre a saída HDMI 2.1: só funciona com um Ryzen 8000G, que inclui gráficos integrados. Os Ryzen 7000 e 9000 sem iGPU não podem utilizar essa saída, pelo que necessitam de placa gráfica dedicada para obter imagem.
Esta placa não suporta DDR4: se tiver módulos DDR4 de um PC anterior, não são compatíveis. Inclui 4 slots DIMM DDR5 com uma capacidade máxima total de 256 GB, deixando margem para expandir sem trocar de placa. A velocidade base parte de 4800 MHz; com um perfil EXPO ou XMP pode subir até 8000 MT/s, embora sem esse perfil ativado na BIOS a RAM funcione à sua frequência standard.
Os 2 slots M.2 são ambos PCIe 4.0 x4 e suportam SSDs até 2280. Cobrem as necessidades da maioria das montagens, mas o seu limite é Gen 4, não Gen 5: quem procure os SSDs mais rápidos do mercado atual deve ter isso em conta antes de comprar. Com os 4 portos SATA III pode adicionar discos rígidos ou SSDs SATA sem ocupar os slots M.2, facilitando builds com muito armazenamento em massa. Existe suporte para RAID 0, 1 e 10 nos portos SATA, útil para redundância ou para combinar vários discos.
WiFi 6E e Bluetooth 5.3 vêm soldados na placa, pelo que não é necessário gastar numa placa PCIe sem fios adicional. A LAN por cabo é de 2,5 Gigabit (Realtek RTL8125D), o dobro do Gigabit standard, para quem preferir o cabo. No painel traseiro há um USB Tipo-C a 10 Gbps e um USB Tipo-A a 10 Gbps para os periféricos mais rápidos, mais 2 portos USB 5 Gbps Tipo-A e 4 USB 2.0 para os restantes. O segundo slot PCIe é 3.0 x4 elétrico, não x16: serve para placas de captura, placas de rede ou SSDs PCIe em formato placa, mas não para instalar uma segunda GPU a pleno desempenho.
A placa conta com uma configuração de 7+2+1 fases de alimentação. É suficiente para os Ryzen das séries 7000, 8000 e 9000 no contexto do chipset B840, onde o multiplicador da CPU está bloqueado e a carga sobre o VRM é previsível. Não foi concebida para processadores de consumo extremo com overclocking agressivo de CPU, mas também não é necessário nesta plataforma.
Que processadores AMD Ryzen são compatíveis com a MSI B840M Gaming Plus WiFi 6E?
Aceita processadores AMD Ryzen das séries 7000, 8000 e 9000 para secretária com socket AM5. Não é compatível com gerações anteriores AM4 (Ryzen 5000 e anteriores) nem com qualquer processador Intel.
Quanta memória RAM suporta e a que velocidade máxima?
Dispõe de 4 slots DIMM DDR5 com capacidade máxima de 256 GB em dual channel. A velocidade base é 4800 MHz e pode atingir 8000 MT/s ativando um perfil EXPO ou XMP na BIOS. Não suporta DDR4.
Que conectividade sem fios inclui de série a MSI B840M Gaming Plus WiFi 6E?
Integra WiFi 6E e Bluetooth 5.3 soldados na placa, sem necessidade de placa adicional. Para ligação por cabo inclui LAN 2,5 Gigabit (Realtek RTL8125D), o dobro da velocidade do Gigabit standard.
Quantos slots M.2 e portos SATA tem esta placa-mãe?
Inclui 2 slots M.2 PCIe 4.0 x4 (até formato 2280) e 4 portos SATA III. Os portos SATA suportam configurações RAID 0, 1 e 10. Os slots M.2 são Gen 4, não Gen 5.
| Especificações técnicas | |
| Design | |
| Dimensões | 243,8 mm x 243,8 mm |
| Cor | Branco |
| Potência e Hardware | |
| Socket do processador | Socket AM5 |
| Processadores compatíveis | AMD Ryzen 7000 Series, AMD Ryzen 8000 Series, AMD Ryzen 9000 Series |
| Chipset | AMD B840 |
| Tipo de memória RAM | DDR5-SDRAM |
| Chip de áudio | Realtek ALC897, 7.1 canais |
| Conetividade | |
| Porta HDMI | 1x HDMI 2.1 |
| Wi-Fi | WiFi 6E |
| Bluetooth | 5.3 |
| USB traseiro | 2x USB 10 Gbps (1 Tipo-A + 1 Tipo-C), 2x USB 5 Gbps Tipo-A, 4x USB 2.0 |
| Software | |
| Compatibilidade ECC | No-ECC |
| BIOS | UEFI AMI |
| Sistema operativo suportado | Windows 11 x64 |
| Outros | |
| Fator de forma | Micro ATX |
| Número de ranhuras de memória | 4 |
| Tipo de ranhuras de memória | DIMM |
| Canais de memória | Dual channel |
| Memória máxima suportada | 256 GB |
| Velocidade máxima de memória (OC) | 8000 MHz |
| Velocidades de relógio de memória suportadas | 4800, 5600, 8000 MHz |
| Ranhuras M.2 | 2 x M.2 PCIe 4.0 x4 (até 2280) |
| Conectores SATA III | 4 |
| Suporte RAID | 0, 1, 10 |
| Ranhuras PCIe x16 | 2 (1x PCIe 4.0 x16 + 1x PCIe 3.0 x4) |
| Ethernet | 2.5 Gigabit Ethernet (Realtek RTL8125D) |
| Conector para fitas LED RGB | Sim, 3 conectores |
| Fases de alimentação VRM | 7+2+1 |
