ASRock Intel B760 LGA1700 DDR5 Micro ATX Sem WiFi Preto B760M-H2/M.2 2,5G Ethernet Placa-mãe

ASRock B760M-H2/M.2 Intel B760 LGA1700 Micro ATX DDR5

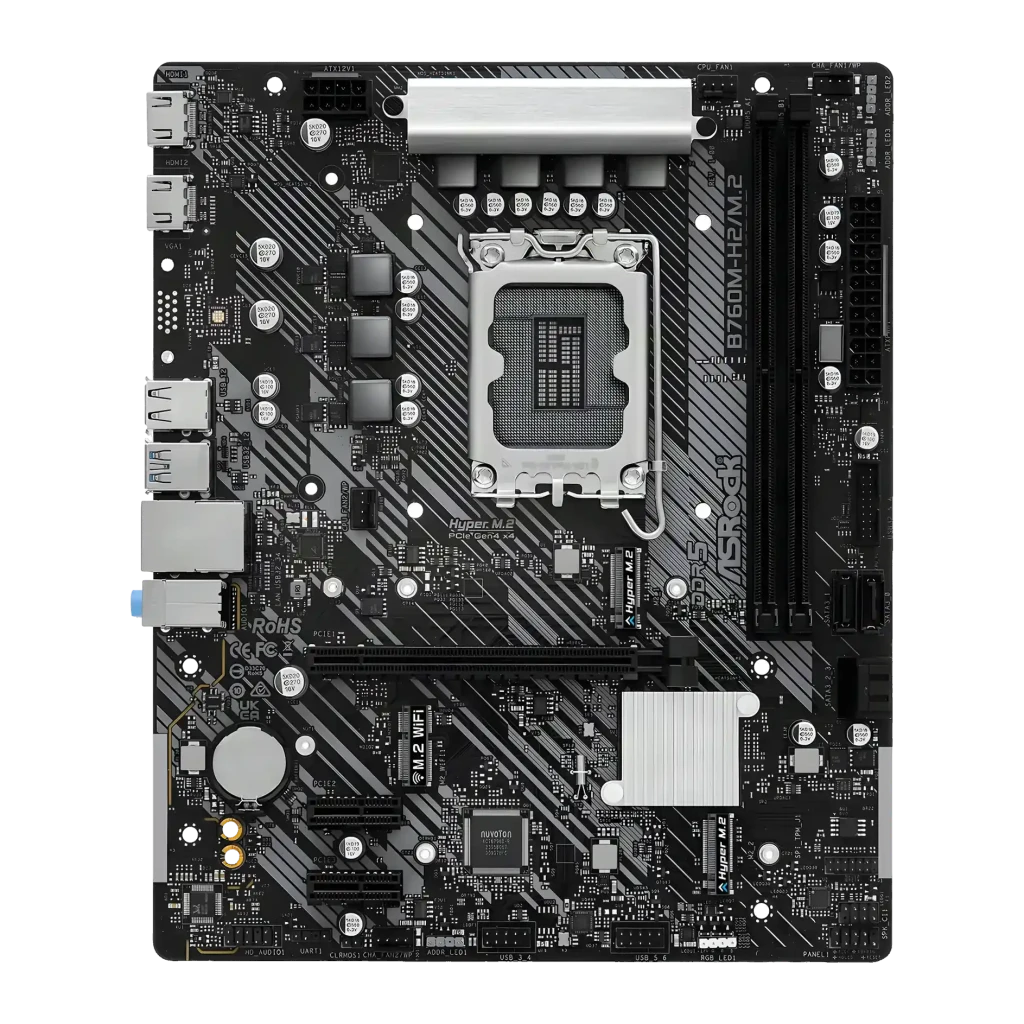

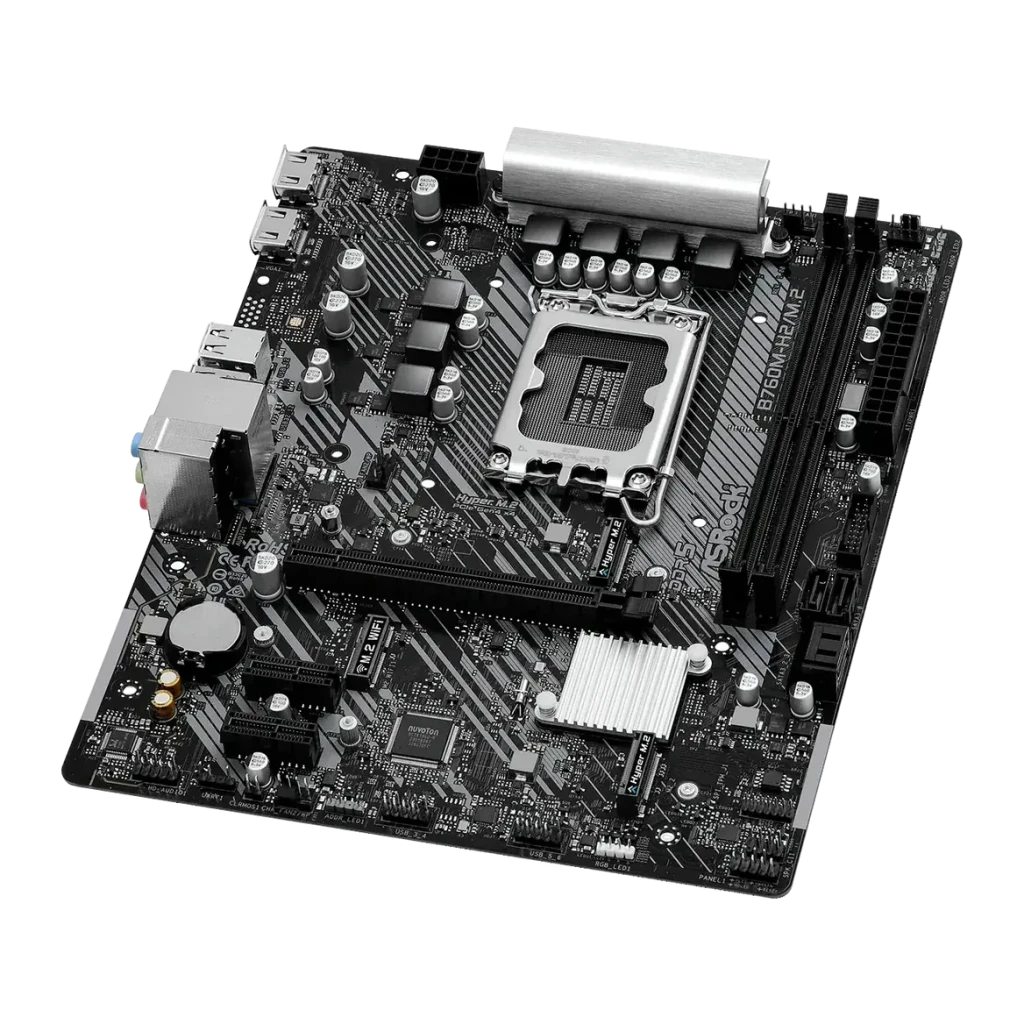

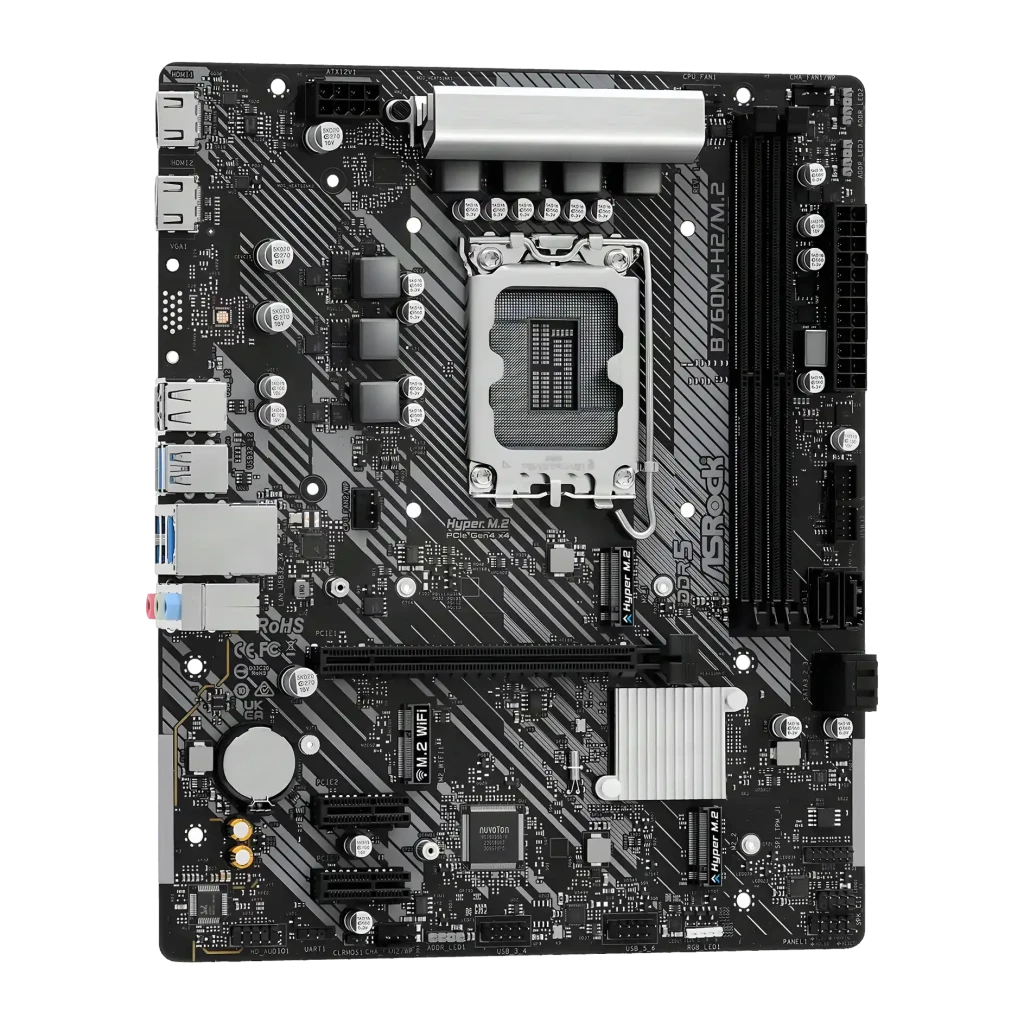

A ASRock B760M-H2/M.2 é uma placa-mãe em formato Micro ATX, 244 x 201 mm, com chipset Intel B760 e socket LGA 1700. A proposta é clara: DDR5, dois slots M.2 para NVMe e rede Ethernet 2,5G por cabo, num tamanho que cabe tanto em caixas Micro ATX como na maioria das caixas ATX standard. O que não inclui é Wi-Fi, por isso quem precisar de ligação sem fios terá de o planear desde o início.

Compatibilidade: que processador e memória aceita e o que não aceita

O socket LGA 1700 aceita processadores Intel Core i3, i5, i7 e i9 das últimas gerações compatíveis. Antes de comprar, verifique que a sua CPU tem exatamente esse socket: gerações anteriores da Intel e qualquer processador AMD não são compatíveis. Em termos de memória, a placa trabalha exclusivamente com DDR5-SDRAM. Os módulos DDR4 não são fisicamente compatíveis com estas ranhuras, por isso, se vier de um equipamento anterior com DDR4, terá de contar com módulos novos. As velocidades suportadas vão desde a frequência base até 7200 MHz com perfil XMP ativado na BIOS. Existem 2 ranhuras DIMM com um limite máximo de 128 GB. A limitação prática é que, se quiser expandir a RAM no futuro, não pode adicionar módulos: apenas substituir os que já tem instalados.

Armazenamento: dois M.2 e quatro SATA sem sacrificar portas

Com as 2 ranhuras M.2 pode instalar dois SSD NVMe em simultâneo sem ocupar nenhuma das 4 portas SATA III. Isso dá margem para montar, por exemplo, um NVMe de sistema e outro de dados, mais discos rígidos ou SSD convencionais nos SATA. O chipset B760 reconhece até 4 unidades de armazenamento em simultâneo: não é uma limitação dos conectores físicos, mas sim do controlador. RAID nos níveis 0, 1, 5 e 10 está disponível, mas requer ativação manual na BIOS e a utilização de unidades compatíveis entre si; não se configura automaticamente.

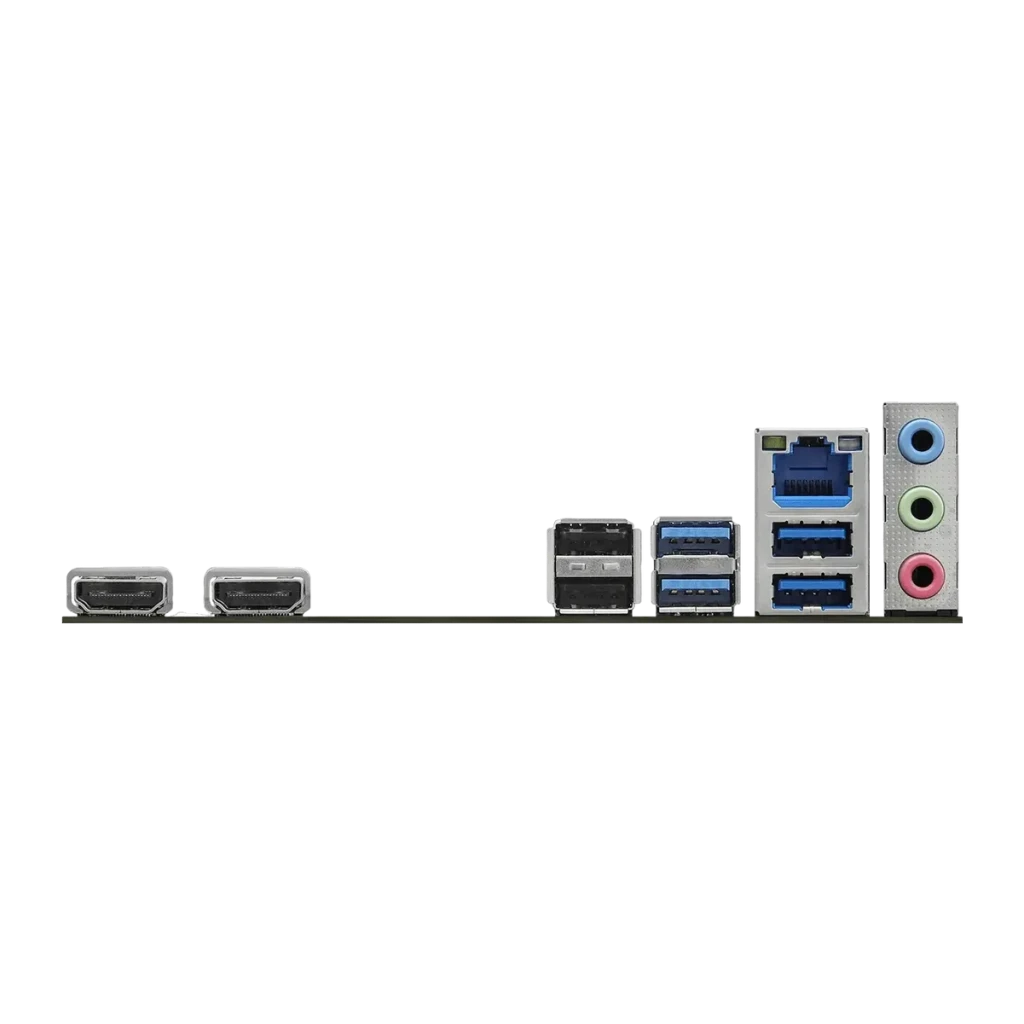

Conectividade traseira: 2,5G por cabo mas sem Wi-Fi

A ligação de rede é Ethernet 2,5 Gigabit: o dobro da largura de banda do Gigabit standard de 1 Gb/s, útil se tiver um NAS em casa, mover ficheiros grandes em rede local ou quiser baixa latência em jogos online. No entanto, Wi-Fi não está integrado. Se o PC ficar longe do router, precisará de adicionar uma placa PCIe Wi-Fi ou um adaptador USB; os 2 slots PCIe x1 do painel traseiro dão essa margem. O painel traseiro inclui também 2 USB 2.0, 4 USB 3.2 Gen 1 Tipo A e 1 USB 3.2 Gen 1 Tipo C. Para vídeo existem 2 saídas HDMI 2.1, com as quais pode ligar dois monitores diretamente, desde que o processador tenha gráficos integrados. O áudio é gerido pelo chip Realtek ALC897, com saída 7.1 canais por software, sem necessidade de placa de som adicional.

Ranhuras de expansão e velocidades de memória DDR5

Existe 1 ranhura PCIe x16 Gen 4 para a placa gráfica. Apenas uma: as configurações multi-GPU ficam excluídas. Para as restantes placas adicionais, a placa-mãe inclui 2 ranhuras PCIe x1 Gen 3, onde pode instalar, por exemplo, uma placa Wi-Fi PCIe se decidir adicionar conectividade sem fios mais tarde. Quanto à DDR5, a placa aceita módulos desde a frequência base até 7200 MHz. Os módulos base funcionam desde o arranque sem qualquer configuração. Para atingir 5600, 6800 ou 7200 MHz é necessário ativar o perfil XMP na BIOS, um passo manual que demora menos de um minuto, mas que não se faz automaticamente.

Comparativo: ASRock B760M-H2/M.2 Intel B760 vs ASRock H610M-HVS/M.2 R2.0

Perguntas frequentes

Que velocidades de RAM DDR5 suporta e preciso de ativar o XMP?

Aceita módulos DDR5 a 5600, 6800 e 7200 MHz. Os módulos funcionam desde o arranque à frequência base; para atingir as velocidades mais elevadas é necessário ativar o perfil XMP manualmente na BIOS UEFI, um processo rápido de menos de um minuto.

Quantas saídas de vídeo tem e posso ligar dois monitores?

Inclui 2 saídas HDMI 2.1 no painel traseiro. Pode ligar dois monitores em simultâneo desde que o processador instalado disponha de gráficos integrados. Não existe saída DisplayPort.

O que inclui a caixa?

A placa-mãe é acompanhada de cabos SATA e manual de instalação. Não inclui processador, memória RAM nem qualquer outro componente adicional.
