Gigabyte B860M D3W Intel B860 LGA1851 DDR5 mATX 2 ranhuras M.2 Placa-mãe

Gigabyte B860M D3W Intel B860 LGA 1851 mATX DDR5

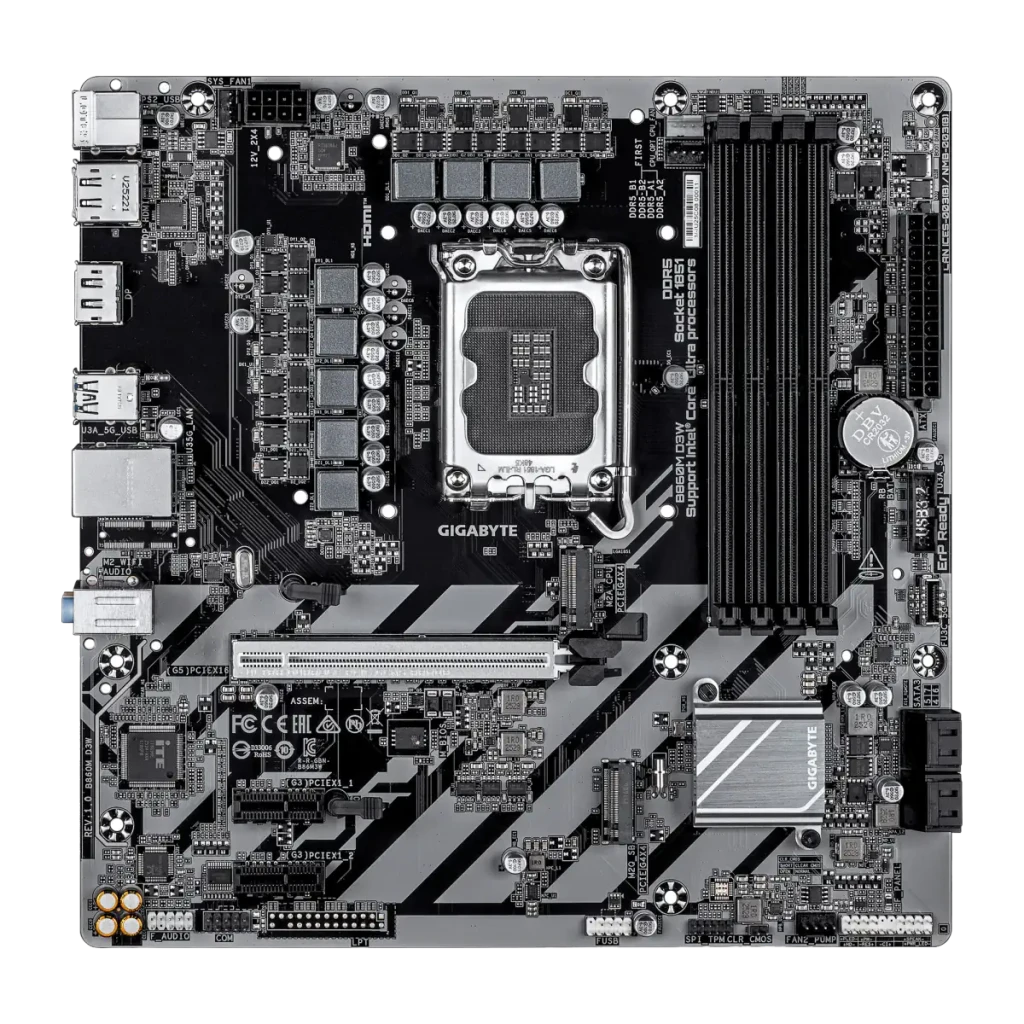

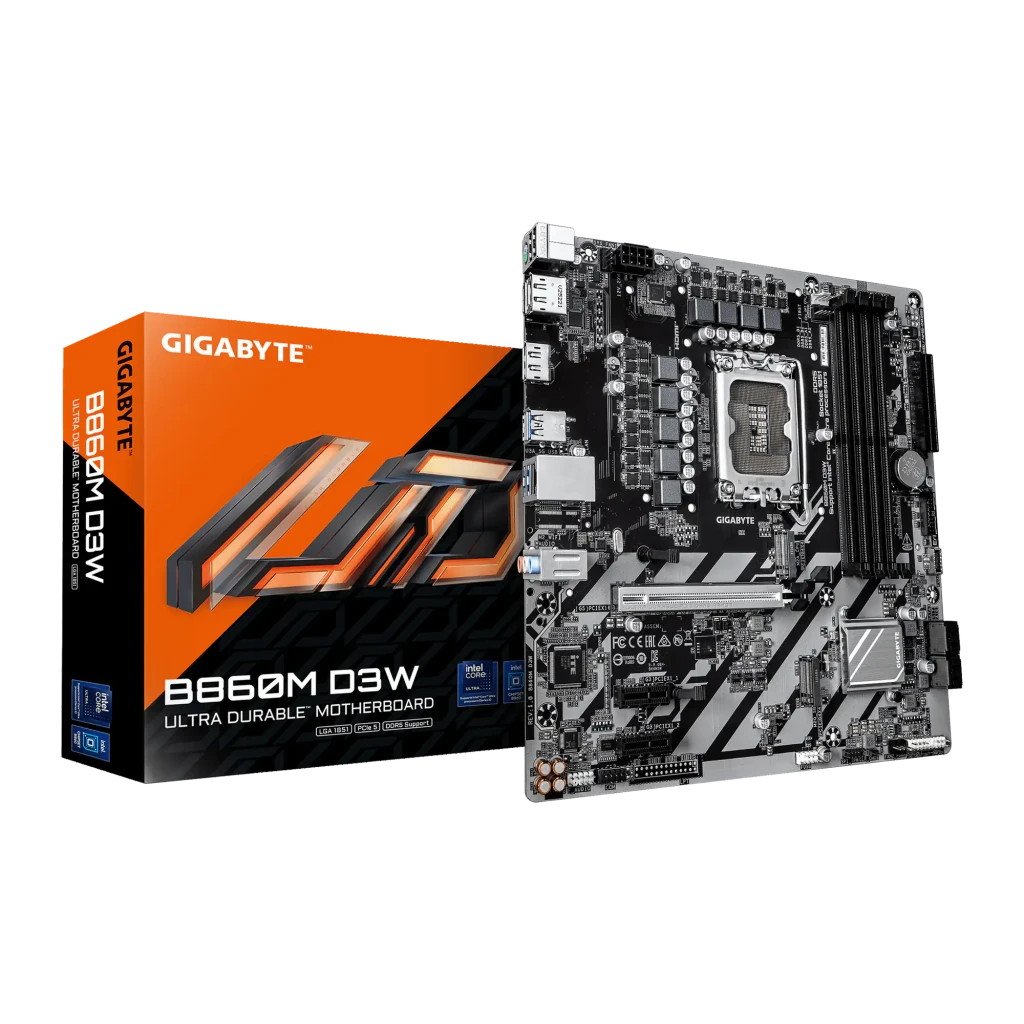

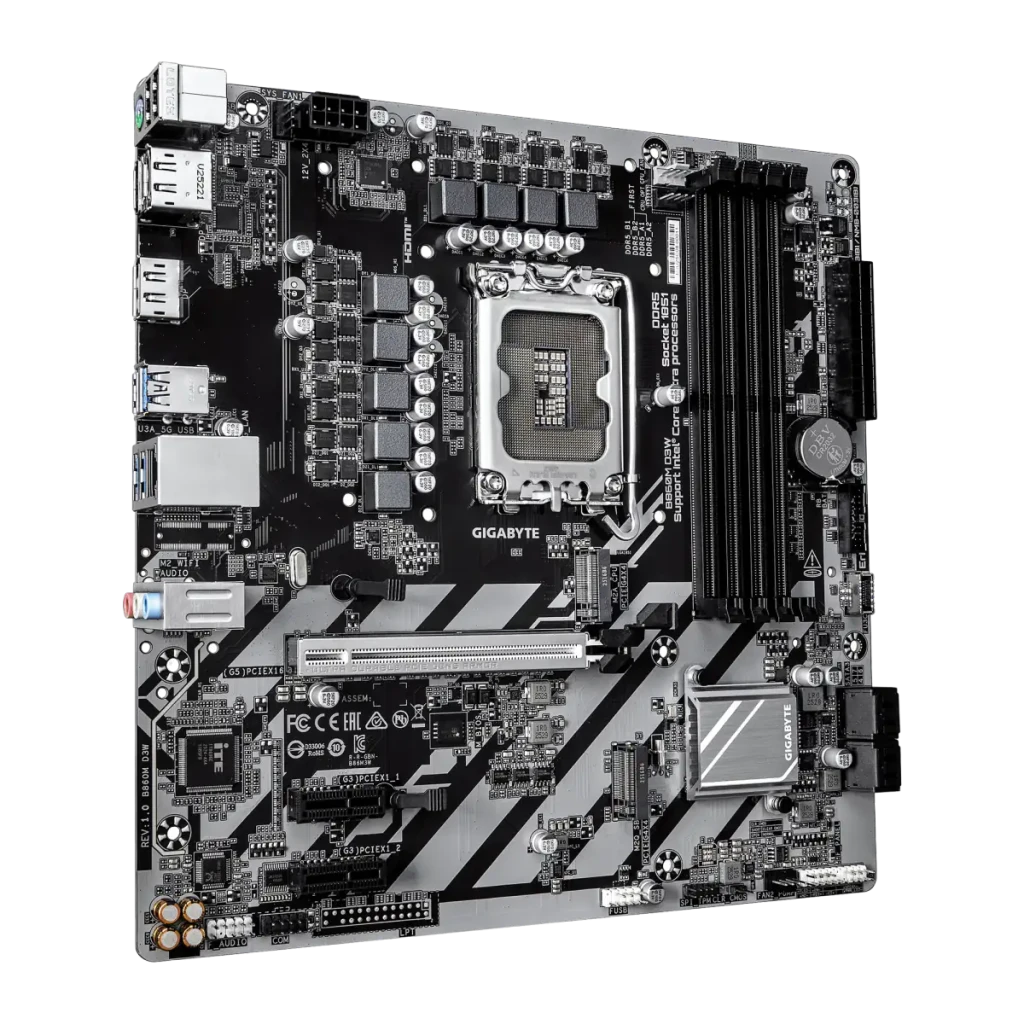

A Gigabyte B860M D3W é uma placa-mãe com chipset Intel B860 e socket LGA 1851, construída no formato Micro ATX de 244 x 244 mm. Esse tamanho é compatível com a maioria das caixas mATX e ATX standard, mas não com caixas ITX. A Gigabyte concebeu-a para builds com processadores Intel Core Ultra Série 1 e Série 2, com suporte de memória DDR5 num formato compacto.

Compatibilidade com processadores Intel Core Ultra LGA 1851

O primeiro aspeto a verificar antes de qualquer outra coisa: o socket é LGA 1851. Esta placa apenas aceita Intel Core Ultra Série 1 e Série 2. Os processadores de gerações anteriores, como Raptor Lake ou Alder Lake, não são compatíveis nem física nem a nível de software. Se o processador que tem ou pretende comprar não for LGA 1851, esta placa não serve. Quanto ao chipset, o B860 não permite overclocking de CPU: esse controlo está bloqueado por design do chipset. Para fazer OC de processador é necessário optar por um chipset Z890.

Quatro ranhuras DDR5 para até 256 GB de memória

A placa dispõe de 4 ranhuras DIMM DDR5, com uma capacidade total de 256 GB (64 GB por ranhura no máximo). As velocidades chegam até 9066 MHz com perfil XMP ativado, embora os módulos sem XMP funcionem a velocidades mais baixas. Um detalhe importante: atingir velocidades elevadas acima de 6400 MHz depende de a CPU o suportar em conjunto com o perfil XMP correspondente, e não apenas da placa. Para que os módulos funcionem com o máximo desempenho, convém consultar a lista de compatibilidade de memória da Gigabyte antes de comprar.

Armazenamento: duas ranhuras M.2 e quatro portas SATA

Para armazenamento rápido existem 2 ranhuras M.2 PCIe 4.0 x4 formato 2280, ambas destinadas a SSD NVMe. Além disso, 4 portas SATA III cobrem discos rígidos ou SSD convencionais, com suporte RAID 0, 1, 5 e 10. O que convém saber antes de escolher um SSD de alto desempenho: as 2 ranhuras M.2 ligam ao chipset, não diretamente à CPU. Isso significa que a largura de banda disponível pode variar consoante a combinação de processador e ranhura utilizada; na prática, para a maioria dos SSD do mercado não representa uma diferença apreciável, mas se procura o máximo teórico de um SSD topo de gama, vale a pena consultar a documentação da Gigabyte.

Conectividade traseira: vídeo, rede e USB sem Wi-Fi integrado

Na parte traseira encontram-se 1 saída HDMI 2.1 e 2 saídas DisplayPort 2.1, mas com uma condição: só geram sinal se o processador instalado tiver gráficos integrados. Com uma CPU sem iGPU, essas saídas não funcionam e é necessária uma placa gráfica dedicada. A rede é por cabo Gigabit Ethernet: não há Wi-Fi nem Bluetooth de série, pelo que quem precisar terá de adicionar um adaptador USB ou uma placa PCIe adicional. Na parte traseira existem 3 portas USB-A 3.2 Gen 1, 3 USB-A 2.0 e 1 USB-C 3.2 Gen 1. Esta última funciona a 5 Gbit/s, não a 10: quem transferir ficheiros grandes por USB-C com frequência notará esse limite face a uma porta Gen 2.

Perguntas frequentes

Esta placa é compatível com processadores Intel de gerações anteriores como Raptor Lake?

Não. A B860M D3W apenas aceita processadores com socket LGA 1851: Intel Core Ultra Série 1 e Série 2. Os processadores Raptor Lake e gerações anteriores têm um socket diferente e não são compatíveis.

Posso utilizar memória DDR4 nesta placa?

Não. A placa apenas suporta memória DDR5. As ranhuras são fisicamente diferentes das DDR4 e não existe compatibilidade entre os dois tipos.

Preciso de uma placa gráfica dedicada ou posso usar o vídeo integrado do processador?

Depende do processador. Se o processador tiver gráficos integrados (iGPU), pode ligar o monitor às saídas HDMI ou DisplayPort da placa. Se o processador não tiver iGPU, é necessária uma placa gráfica dedicada.

Tem Wi-Fi ou preciso de um adaptador externo?

Não inclui Wi-Fi nem Bluetooth. Para conectividade sem fios é necessário adicionar um adaptador USB ou uma placa PCIe adicional.

Posso fazer overclocking do processador com o chipset B860?

Não. O chipset B860 não permite overclocking de CPU. Para fazer OC de processador é necessário um chipset Z890 com uma placa compatível.

Esta placa cabe numa caixa ITX?

Não. O formato Micro ATX de 244 x 244 mm não é compatível com caixas ITX. É compatível com caixas mATX e com a maioria das caixas ATX standard.
