ASRock B760M-HDV/M.2 B760 LGA1700 DDR5 mATX Placa-mãe

ASRock PLACA B760M-HDV/M.2 INTEL1700 2DDR5 HDMI PCIE4.0 4SATA3 USB3.2 MATX

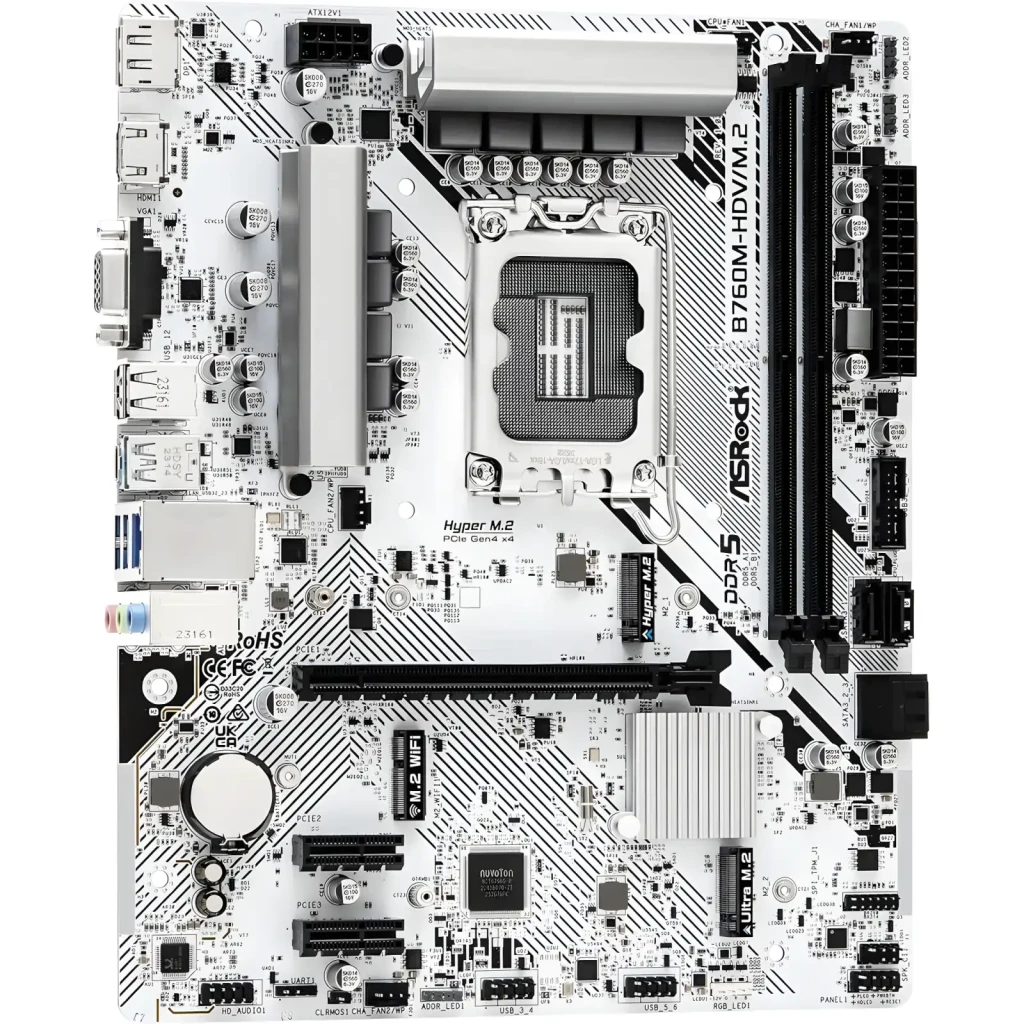

A B760M-HDV/M.2 é uma placa-mãe Micro ATX com chipset Intel B760 e socket LGA1700, concebida para montar ou renovar um sistema com processadores Intel da 12.ª, 13.ª ou 14.ª geração, utilizando memória DDR5 e armazenamento NVMe Gen4. As suas 244 x 201 mm encaixam em qualquer caixa mATX ou ATX standard, mas não em mini-ITX. Inclui 2.5G LAN de série e dois slots M.2, cobrindo o essencial sem necessidade de módulo de rede adicional.

Processadores Intel da 12.ª, 13.ª e 14.ª geração: os únicos compatíveis

O socket LGA1700 com chipset B760 dá acesso a três gerações de processadores Intel Core: desde os Alder Lake da 12.ª geração até aos Raptor Lake Refresh da 14.ª. Não há compatibilidade com gerações anteriores como a 11.ª nem com os futuros Arrow Lake, que chegam já com um socket diferente. Antes de adquirir o processador, convém confirmar o modelo concreto na lista de compatibilidade da ASRock. Há outro detalhe que afeta muitas builds: os modelos com sufixo F, como o i5-12400F ou o i7-13700F, não incluem gráficos integrados. Nesse caso, as três saídas de vídeo da placa ficam sem uso e é necessária uma placa gráfica dedicada para obter imagem.

Memória DDR5 com suporte XMP 3.0 até 7200+ MHz

A placa dispõe de 2 slots DIMM DDR5 que suportam até 128 GB no total. Ao ativar o perfil XMP 3.0 na BIOS, pode aumentar a velocidade até 7200+ MHz sem alterar nada no hardware, desde que os módulos o suportem. O limite prático está nos slots: sendo apenas 2, quando chegar o momento de expandir a memória não poderá adicionar mais módulos — terá de substituir os que já tem. Vale a pena calcular bem a capacidade desde o início, seja 16, 32 ou 64 GB, para não ter de trocar módulos que ainda funcionam.

Dois slots M.2 NVMe e quatro portas SATA3 para armazenamento

O slot principal (Hyper M.2, M2_1) funciona em modo PCIe Gen4 x4 a 64 Gb/s: a velocidade adequada para qualquer SSD NVMe atual. O segundo slot (Ultra M.2, M2_2) trabalha em Gen3 x4 ou SATA, suficiente para um SSD secundário ou de cache. Aqui está o detalhe que poucas fichas explicam: se instalar um SSD do tipo SATA M.2 nesse segundo slot, a porta SATA3_3 fica desativada automaticamente, porque ambos partilham o mesmo recurso do chipset. Se o seu plano inclui vários discos, escolha um SSD NVMe para o M2_2 e reserve as 4 portas SATA3 de 6 Gb/s para os discos adicionais sem perder nenhum conector.

Três saídas de vídeo e 2.5G LAN sem placa adicional

No painel traseiro encontra HDMI, DisplayPort 1.4 e D-Sub (VGA): cobrem praticamente qualquer monitor do mercado. As três dependem dos gráficos integrados do processador, pelo que só funcionam se a sua CPU os incluir. A rede está disponível de série para todos: o controlador Dragon RTL8125BG oferece 2.5 Gigabit Ethernet. Quanto ao WiFi, a placa não o inclui, mas dispõe de um conector M.2 Key E onde pode instalar um módulo WiFi/Bluetooth do tipo 2230 sem ocupar nenhum slot PCIe. O módulo tem de ser adquirido separadamente.

Perguntas frequentes

O que inclui a caixa da ASRock B760M-HDV/M.2?

A caixa inclui a placa-mãe, manual do utilizador, guia de instalação rápida, 2 cabos de dados SATA, 3 parafusos de fixação M.2 e o escudo de E/S (I/O Shield).

Que saídas de vídeo tem no painel traseiro?

Dispõe de HDMI, DisplayPort 1.4 e D-Sub (VGA). As três dependem dos gráficos integrados do processador, pelo que não funcionam com CPUs sem iGPU, como os modelos com sufixo F.

Que velocidade de rede LAN oferece esta placa?

Inclui o controlador Dragon RTL8125BG com 2.5 Gigabit Ethernet de série, sem necessidade de placa adicional. Não incorpora WiFi, embora disponha de conector M.2 Key E para instalar um módulo sem fios em separado.
