Carte mère Gigabyte Z790 AORUS ELITE AX Intel Z790 LGA1700 DDR5 ATX

Gigabyte Z790 AORUS ELITE AX Socket LGA 1700

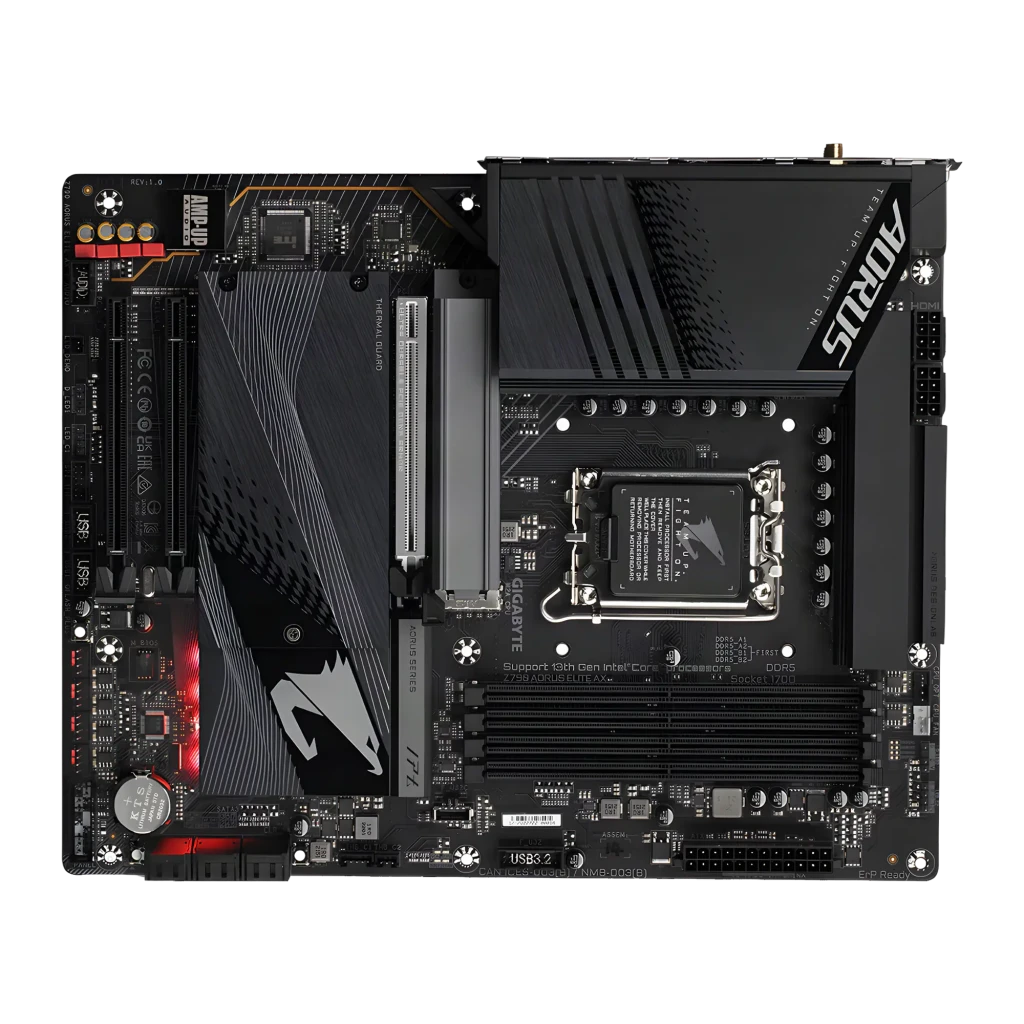

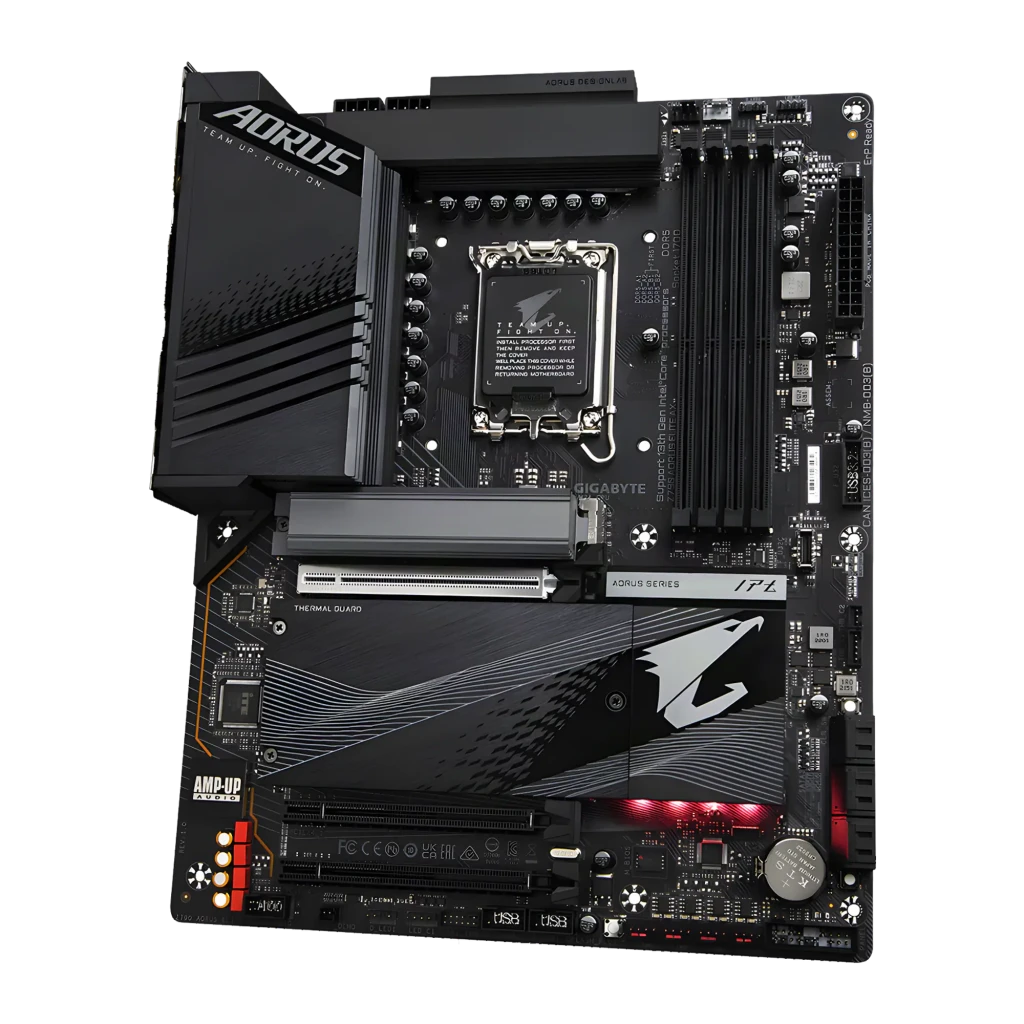

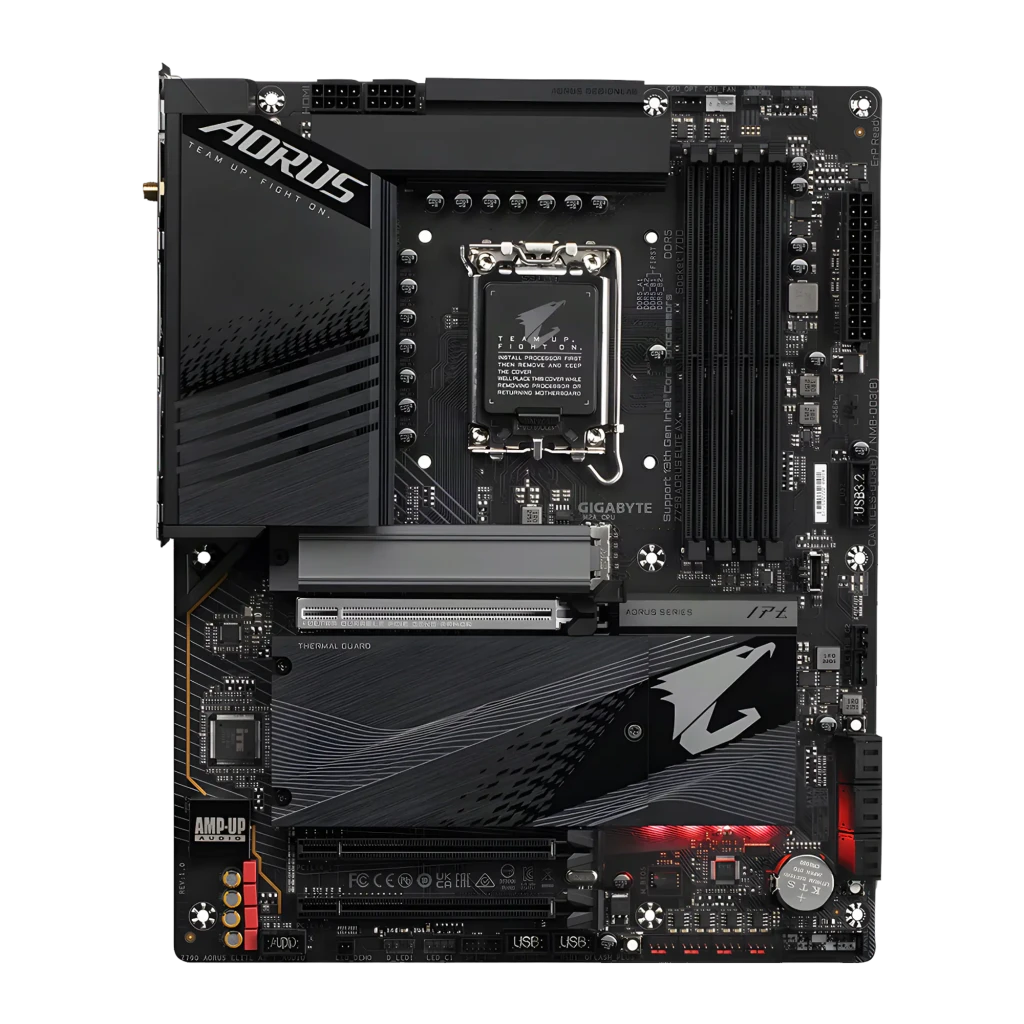

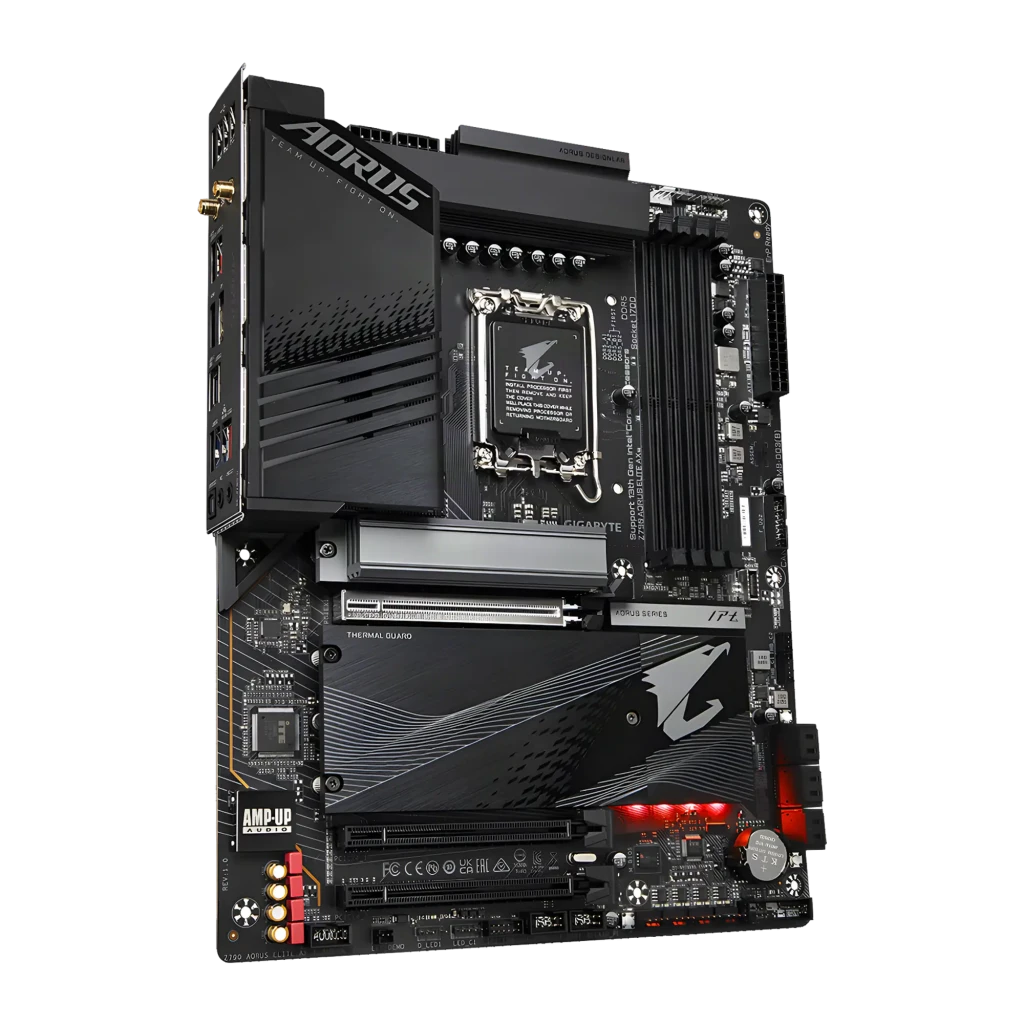

La Z790 AORUS ELITE AX est une carte mère au facteur de forme ATX équipée du chipset Intel Z790 et du socket LGA 1700. Sur un PCB noir prennent place quatre slots DIMM DDR5, quatre slots M.2, un panneau arrière avec Wi-Fi 6E intégré et un VRM à 16+2+1 phases digitales. Elle est conçue pour ceux qui assemblent ou mettent à niveau un PC haute performance avec un processeur Intel de 12e à 14e génération, sans dépendre de cartes supplémentaires pour le réseau sans fil ni l'Ethernet rapide.

Processeurs et mémoire compatibles avec cette carte mère

Le socket est LGA 1700, ce qui signifie qu'il n'accepte que les processeurs Intel de 12e, 13e ou 14e génération : Celeron, Pentium Gold, Core i3, i5, i7 ou i9. Un processeur AMD ou un Intel d'une génération antérieure ne s'adapte pas physiquement, il est donc important de le vérifier avant l'achat. Concernant la mémoire, la carte n'accepte que la DDR5 : si vous venez d'un système avec de la DDR4, ces modules ne sont pas compatibles et il faudra acheter de la mémoire neuve. Les 4 slots DIMM supportent jusqu'à 128 Go, avec des vitesses allant de 4000 à 7600 MHz. Ce plafond de 7600 MHz correspond à un profil OC ; pour l'atteindre, il faut activer le XMP du module dans le BIOS. Pour maximiser la bande passante, il est conseillé de peupler les slots dans l'ordre indiqué par le manuel, généralement les slots 2 et 4 pour deux modules.

Quatre slots M.2 PCIe 4.0 x4 à pleine vitesse et six ports SATA

Les 4 slots M.2 sont tous PCIe 4.0 x4 : il n'y a pas de mélange de vitesses où certains slots seraient plus lents que d'autres. Il est possible de les peupler tous les quatre avec des SSD NVMe sans perdre de bande passante sur aucun d'eux. La fixation utilise le système EZ-Latch Plus, un verrouillage sans vis qui permet d'installer ou de remplacer un SSD sans chercher de tournevis, ce qui est appréciable aussi bien lors du montage initial que lors de futures modifications. Pour les disques durs ou SSD SATA conventionnels, la carte dispose de 6 ports SATA III. Les slots M.2 comme les ports SATA supportent les matrices RAID 0, 1, 5 et 10, offrant ainsi la possibilité de configurer un stockage rapide en RAID 0 ou avec redondance en RAID 1 selon les besoins.

Connectivité intégrée : Wi-Fi 6E, Ethernet 2,5G et USB-C à 20 Gb/s

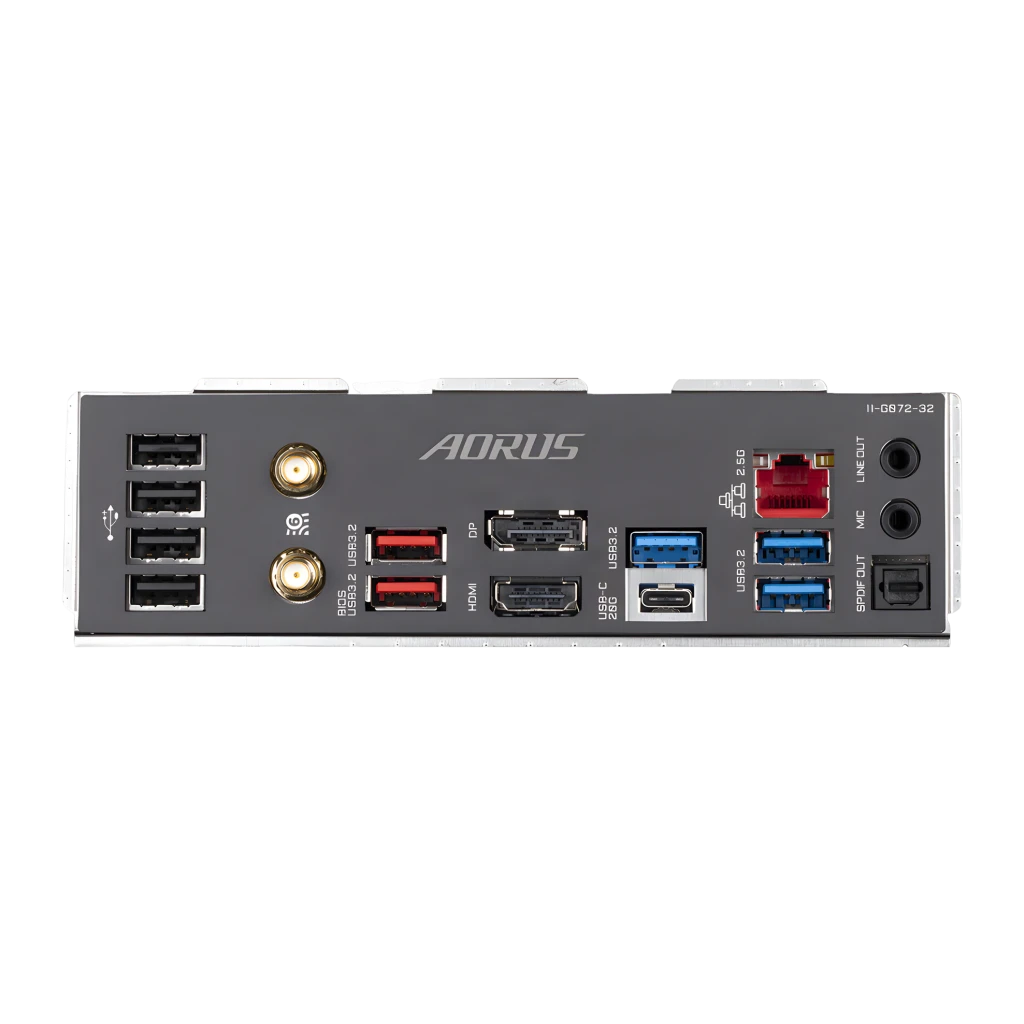

La carte intègre le Wi-Fi 6E et le Bluetooth 5.3 : aucune carte supplémentaire n'est nécessaire. Les antennes se vissent sur le panneau arrière lors du montage. Le Wi-Fi 6E ajoute la bande 6 GHz, moins saturée que la bande 5 GHz dans les environnements avec de nombreux appareils connectés. Le port Ethernet est en 2,5 Gigabit, 2,5 fois plus rapide que le Gigabit standard sur les réseaux locaux ; cela n'est pleinement exploitable que si le routeur ou le switch supporte également le 2,5G. Le panneau arrière dispose d'un port USB-C fonctionnant à 20 Gb/s (USB 3.2 Gen 2x2), idéal pour connecter des disques externes ou des hubs haute vitesse. Le reste du panneau arrière comprend 4 ports USB 2.0, 3 USB 3.2 Gen 1 Type A, 2 USB 3.2 Gen 2 Type A, une sortie HDMI 2.0 et un DisplayPort 1.2 pour utiliser le graphique intégré du processeur sans GPU dédié, ainsi que 2 en-têtes Thunderbolt internes pour ajouter des périphériques Thunderbolt si le boîtier le permet.

Étage d'alimentation VRM à 16+2+1 phases pour processeurs haute consommation

Le VRM embarque 16+2+1 phases digitales, une configuration qui répartit la charge entre de nombreux composants et réduit la chaleur dans l'étage d'alimentation. Ainsi, la carte soutient les processeurs haute consommation à pleine charge sans chute de fréquence. La carte utilise deux connecteurs 8 broches EPS pour l'alimentation du processeur ; si vous montez un Core i9 ou pratiquez l'overclocking, l'alimentation doit disposer des deux câbles. Un point à garder à l'esprit : davantage de phases est un avantage, mais les performances en OC dépendent aussi de la qualité du flux d'air à l'intérieur du boîtier. Un châssis mal ventilé peut limiter le potentiel lors de sessions d'overclocking prolongées.

Q-Flash Plus : mettre à jour le BIOS avant d'installer le processeur

Q-Flash Plus met à jour le BIOS en connectant simplement une clé USB contenant le fichier de mise à jour, sans avoir besoin d'installer le processeur, la RAM ni le GPU. C'est particulièrement utile lors d'assemblages par étapes : il est possible d'acheter la carte à l'avance et de la mettre à jour avant de recevoir les autres composants. La carte dispose également d'un bouton Clear CMOS physique, qui réinitialise la configuration du BIOS sans avoir à retirer la pile si une session d'overclocking empêche le démarrage. Le BIOS est de type UEFI AMI avec 256 Mo de ROM, et l'en-tête TPM intégré satisfait aux exigences de Windows 11 sans module externe.

Questions fréquentes

Quels processeurs sont compatibles avec cette carte mère ?

Uniquement les Intel de 12e, 13e et 14e génération en socket LGA 1700 : Celeron, Pentium Gold, Core i3, i5, i7 et i9. Les processeurs AMD ou les Intel de générations antérieures ne s'adaptent pas physiquement à ce socket.

Quel type de mémoire RAM me faut-il ? Ma DDR4 actuelle est-elle compatible ?

La carte n'accepte que la DDR5 au format DIMM. Les modules DDR4 ne sont compatibles ni physiquement ni électriquement. Les 4 slots supportent jusqu'à 128 Go avec des vitesses allant jusqu'à 7600 MHz en profil OC.

Combien de SSD NVMe peut-elle accueillir, et fonctionnent-ils tous à la même vitesse ?

Elle dispose de 4 slots M.2, tous PCIe 4.0 x4. Il n'y a pas de slots de seconde vitesse : les quatre offrent la même bande passante. De plus, le système EZ-Latch Plus permet de les installer sans vis.

Le Wi-Fi est-il intégré ou faut-il une carte supplémentaire ?

La carte intègre le Wi-Fi 6E et le Bluetooth 5.3. Les antennes sont incluses dans la boîte et se vissent sur le panneau arrière lors du montage, sans nécessiter de carte supplémentaire.

Que contient la boîte ?

La carte mère, des câbles SATA, les antennes Wi-Fi, une batterie CR2032 et un guide d'installation.
