ASRock H610M-HDV/M.2 D5 Gen5 Intel H610 LGA1700 DDR5 mATX Carte mère

ASRock H610M-HDV/M.2 D5 Gen5 Intel LGA 1700 Micro ATX

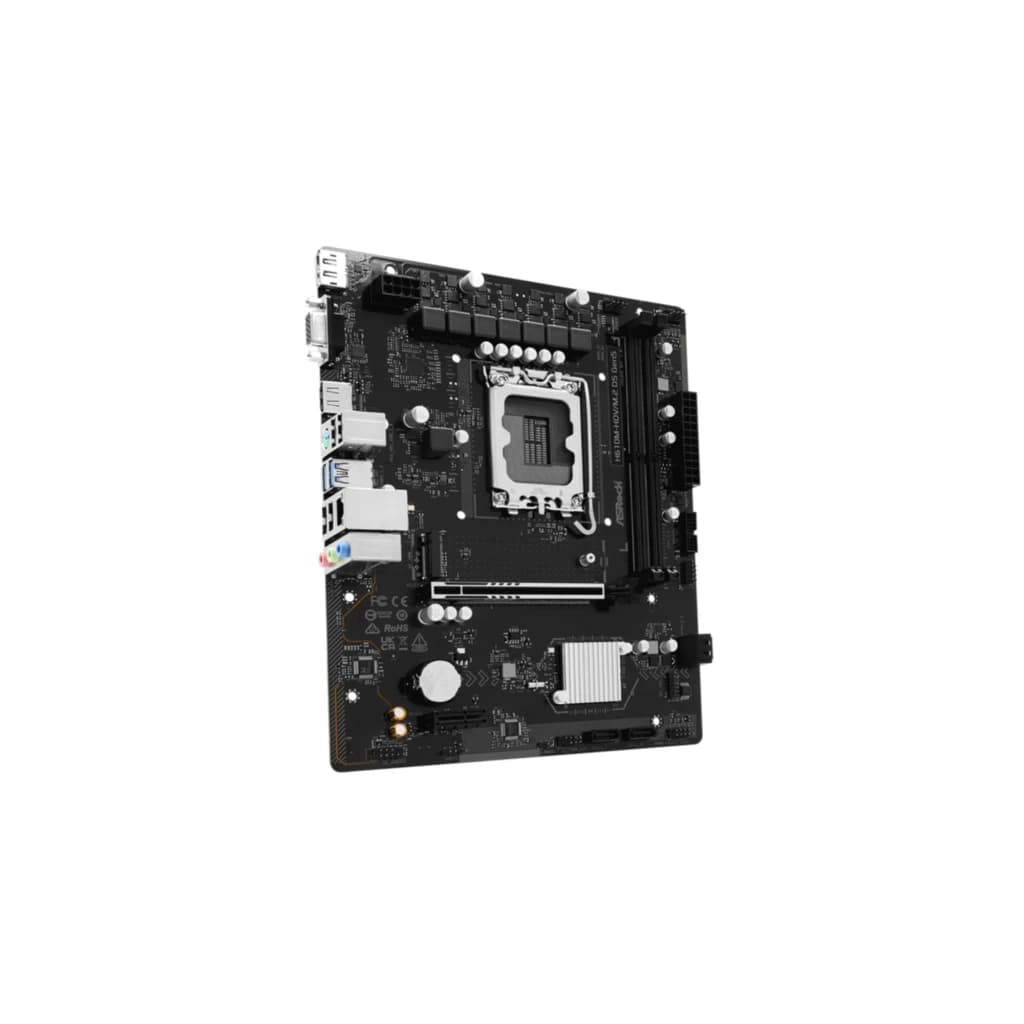

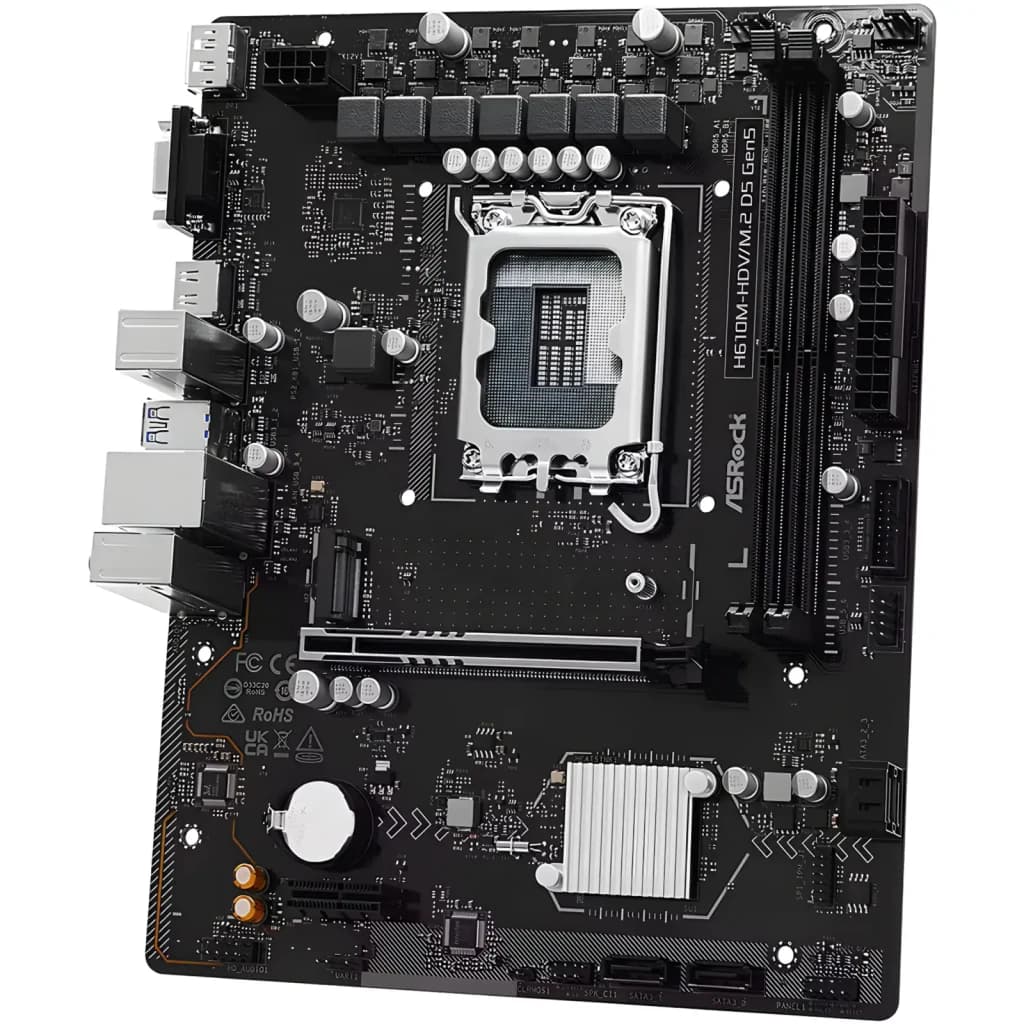

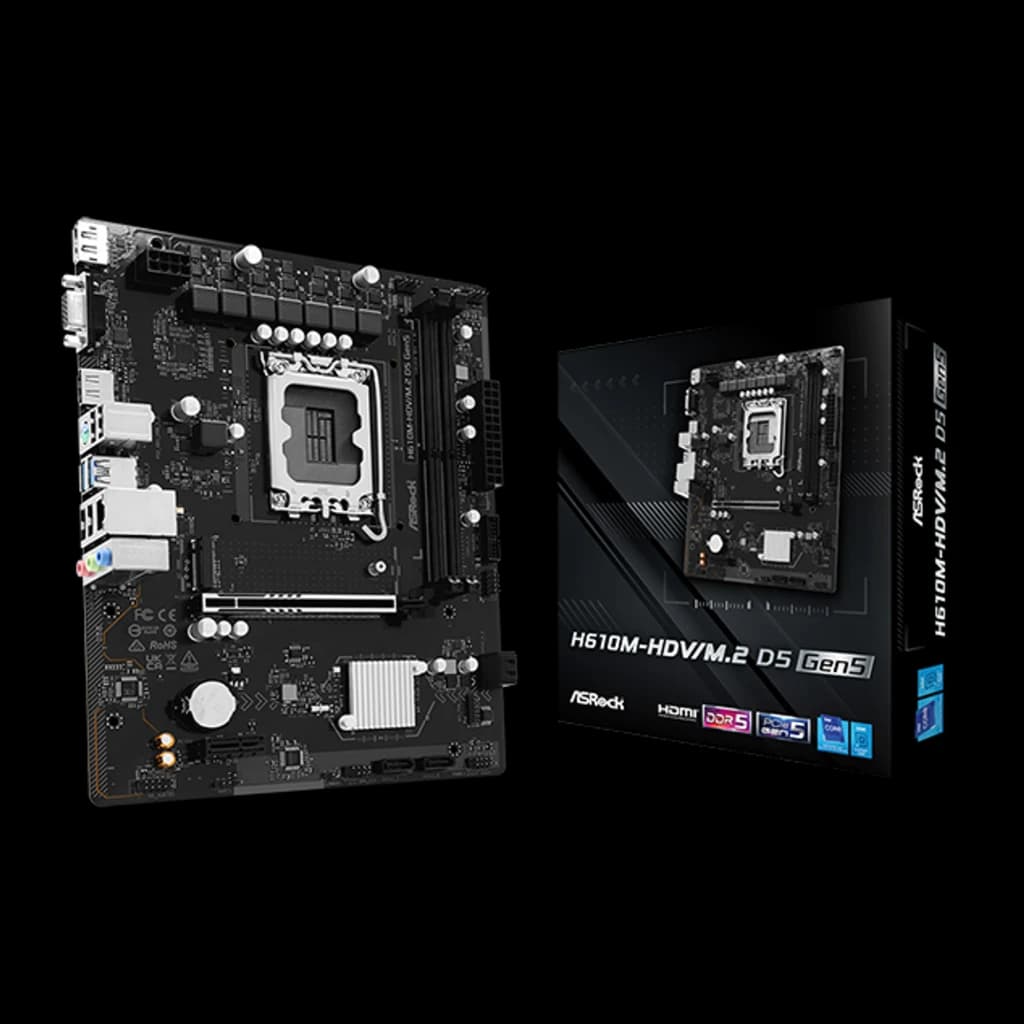

La ASRock H610M-HDV/M.2 D5 Gen5 est une carte mère au format Micro ATX avec chipset Intel H610 et socket LGA 1700, conçue pour les processeurs Intel Core des 12e, 13e et 14e générations. Sa proposition est claire : une base compacte avec DDR5 et slot PCIe 5.0 pour la carte graphique, sans fioritures de connectivité, mais avec tout le nécessaire pour monter un PC de bureau standard.

Quels processeurs sont compatibles et quelles sont les limites du chipset H610

Le socket LGA 1700 accepte les processeurs Intel Core des 12e, 13e et 14e générations. Ce qu'il faut savoir avant de choisir cette carte, c'est que le chipset H610 bloque l'overclocking du processeur comme de la mémoire par multiplicateur : les performances sont fixées par les spécifications de base du processeur. Cela concerne aussi la RAM : avec les processeurs de 12e génération, le plafond réel est de 4800 MHz, et non les 5600 MHz indiqués par la carte ; ces 5600 MHz avec XMP 3.0 ne sont atteints qu'avec les processeurs de 13e ou 14e génération. Autre limitation à prendre en compte : le H610 ne gère pas la bifurcation PCIe et n'inclut pas de second slot x16, ce qui exclut toute possibilité d'ajouter un second GPU ou des cartes d'extension nécessitant de nombreuses lignes PCIe.

Mémoire DDR5 : double canal, jusqu'à 128 Go et XMP 3.0

La carte dispose de 2 slots DDR5 DIMM pour une capacité maximale de 128 Go au total. L'utilisation simultanée des deux slots active le double canal, qui améliore la bande passante au quotidien : il est donc recommandé d'installer les 2 modules dès le départ plutôt que de commencer avec un seul. La vitesse maximale est de 5600 MHz avec XMP 3.0, mais, comme expliqué dans la section précédente, ce plafond dépend de la génération du processeur. La principale contrainte de cette configuration est l'absence de possibilité d'extension : si les 2 slots sont déjà occupés, il faudra remplacer les modules existants pour augmenter la capacité.

Stockage et extension : un M.2 Gen3 et quatre ports SATA

Pour le stockage principal, on trouve 1 slot M.2 type 2280 avec PCIe Gen3 x4, suffisant pour un SSD NVMe standard, mais il faut savoir qu'il s'agit du Gen3, et non du Gen4 ou Gen5. Un SSD moderne de quatrième ou cinquième génération installé ici n'atteindra pas sa vitesse maximale : le goulot d'étranglement se situe au niveau du slot. Pour un usage général, cela ne pose pas de problème concret, mais ceux qui recherchent des performances maximales en lecture et écriture auront besoin d'une carte mère avec un chipset supérieur. Par ailleurs, 4 ports SATA3 à 6 Gb/s sont disponibles pour des disques durs ou des SSD SATA supplémentaires, offrant ainsi une bonne marge de stockage secondaire. Le slot PCIe 5.0 x16 est dédié à la carte graphique : il accepte les GPU actuels sans restriction sur cet unique slot.

Sorties vidéo et connectivité : trois écrans possibles, sans WiFi

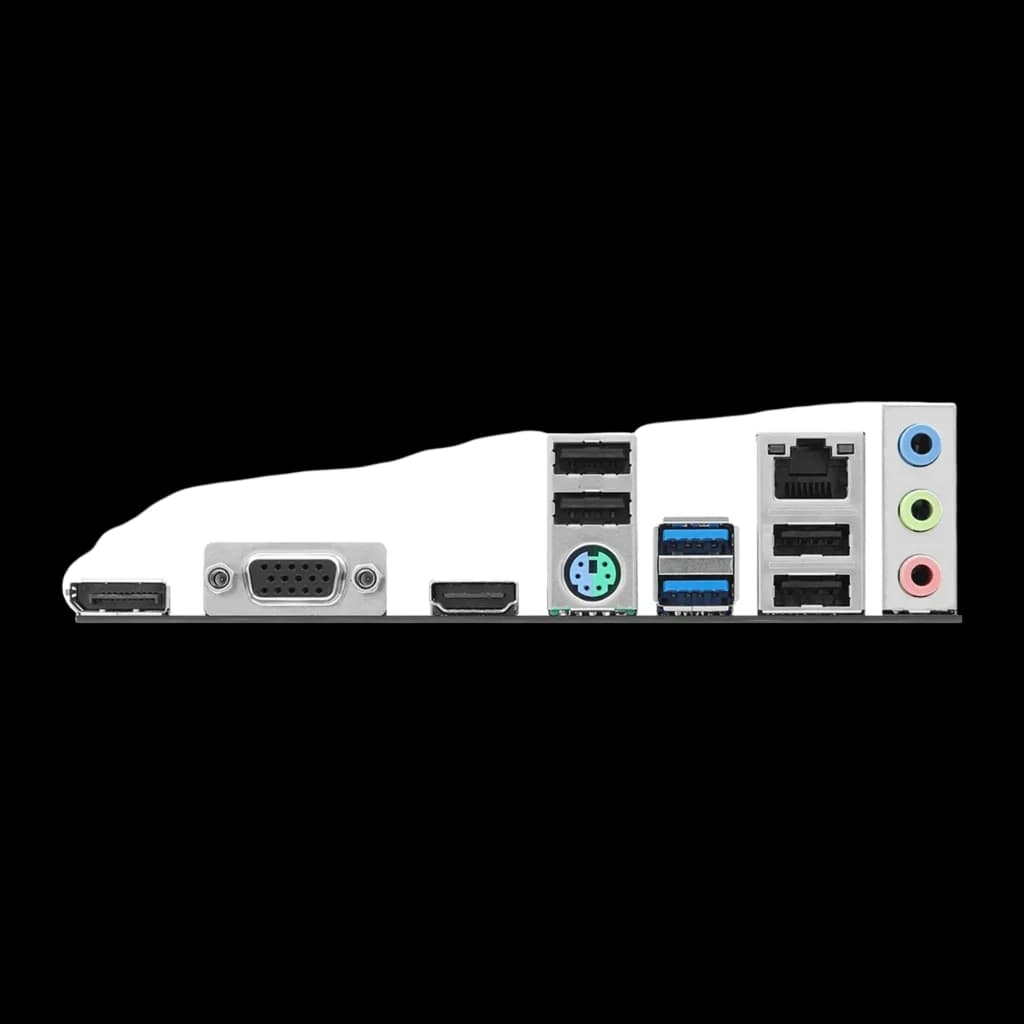

Le panneau arrière propose 3 sorties vidéo : HDMI 2.1 (jusqu'à 4K 60 Hz), DisplayPort 1.4 et D-Sub. Ces trois sorties ne fonctionnent qu'avec des processeurs intégrant un graphique intégré ; les modèles avec suffixe F (sans graphique intégré) ne les activent pas. Si une GPU dédiée est installée, les sorties de la carte mère sont généralement désactivées. La connectivité réseau est assurée par un Gigabit Ethernet filaire avec puce Realtek RTL8111H : fiable pour un usage bureautique. Il n'y a ni WiFi ni Bluetooth intégrés ; si le PC est installé dans un endroit sans câble réseau, un adaptateur supplémentaire sera nécessaire. La connectivité USB arrière comprend 2 ports USB 3.2 Gen1 et 4 USB 2.0, suffisants pour un usage bureautique ou domestique.

Questions fréquentes

Quels processeurs Intel sont compatibles avec cette carte mère ?

Elle accepte les processeurs Intel Core des 12e, 13e et 14e générations avec socket LGA 1700. Elle n'est pas compatible avec les processeurs d'autres générations ni avec d'autres sockets.

Puis-je installer de la mémoire DDR5 à 5600 MHz avec n'importe quel processeur Intel de 12e génération ?

Non. Avec les processeurs de 12e génération, le plafond réel de vitesse mémoire est de 4800 MHz. Les 5600 MHz indiqués dans les spécifications ne sont atteints qu'avec des processeurs de 13e ou 14e génération, et uniquement avec des modules compatibles XMP 3.0.

Le slot M.2 prend-il en charge les SSD de quatrième ou cinquième génération (PCIe Gen4/Gen5) ?

Non. Le slot M.2 est PCIe Gen3 x4 avec une bande passante maximale de 32 Gb/s. Un SSD Gen4 ou Gen5 installé ici fonctionnera, mais sera limité à la vitesse maximale du slot Gen3, sans pouvoir exploiter ses performances maximales.

Y a-t-il le WiFi ou le Bluetooth intégrés ?

Non. La connectivité sans fil n'est pas incluse. La carte ne dispose que d'un réseau filaire Gigabit Ethernet. Pour le WiFi ou le Bluetooth, un adaptateur supplémentaire est nécessaire.

Combien de modules RAM puis-je installer et quelle est la capacité maximale ?

La carte dispose de 2 slots DDR5 DIMM et accepte jusqu'à 128 Go au total. Il n'est pas possible d'aller au-delà de 2 modules, il est donc conseillé de bien planifier la configuration initiale.

Dans quels types de boîtiers ce format Micro ATX est-il compatible ?

Le format Micro ATX (244 x 193 mm) est compatible avec les boîtiers ATX standard et les boîtiers Micro ATX spécifiques. Il n'est pas compatible avec les boîtiers Mini-ITX, qui sont plus petits.
