ASRock B760M-HDV/M.2 D4 Intel B760 LGA 1700 DDR4 Micro ATX Carte mère

ASRock B760M-HDV/M.2 D4 Intel B760 LGA 1700 Micro ATX

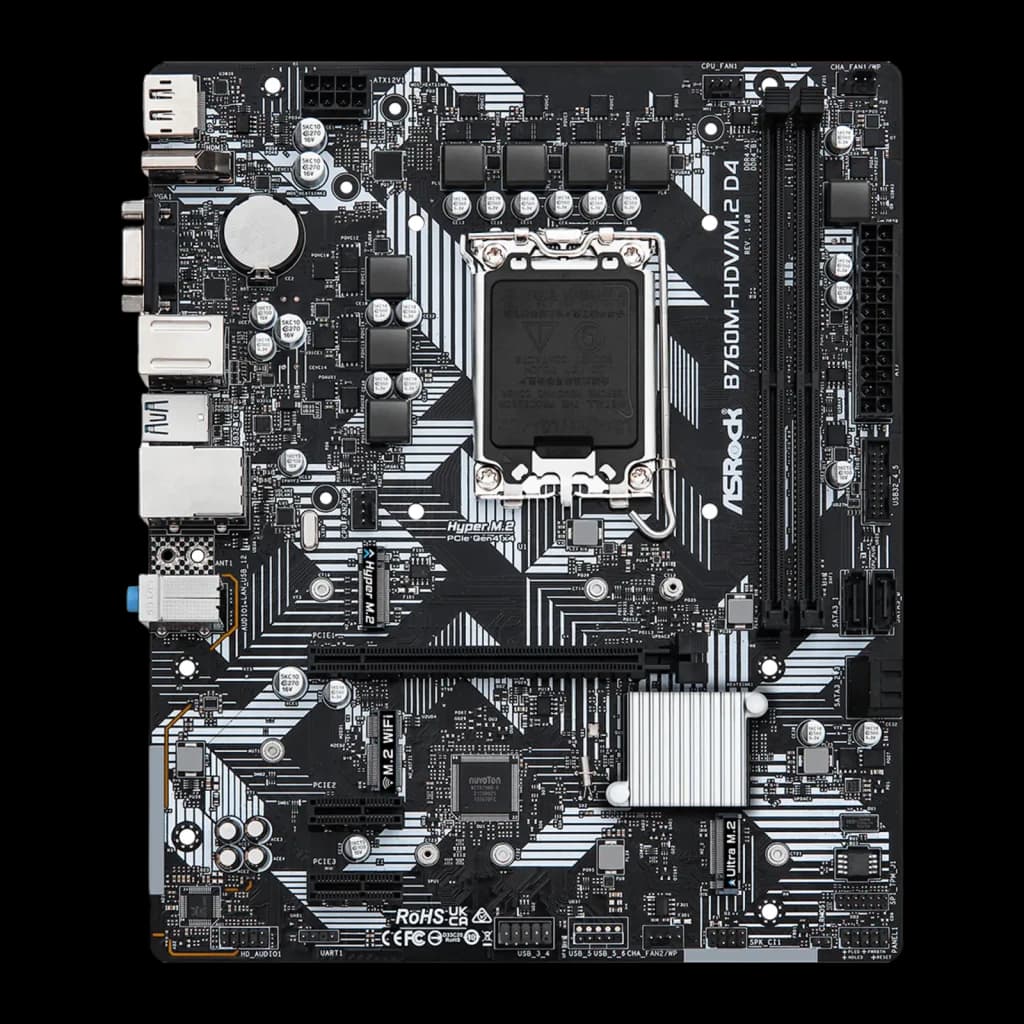

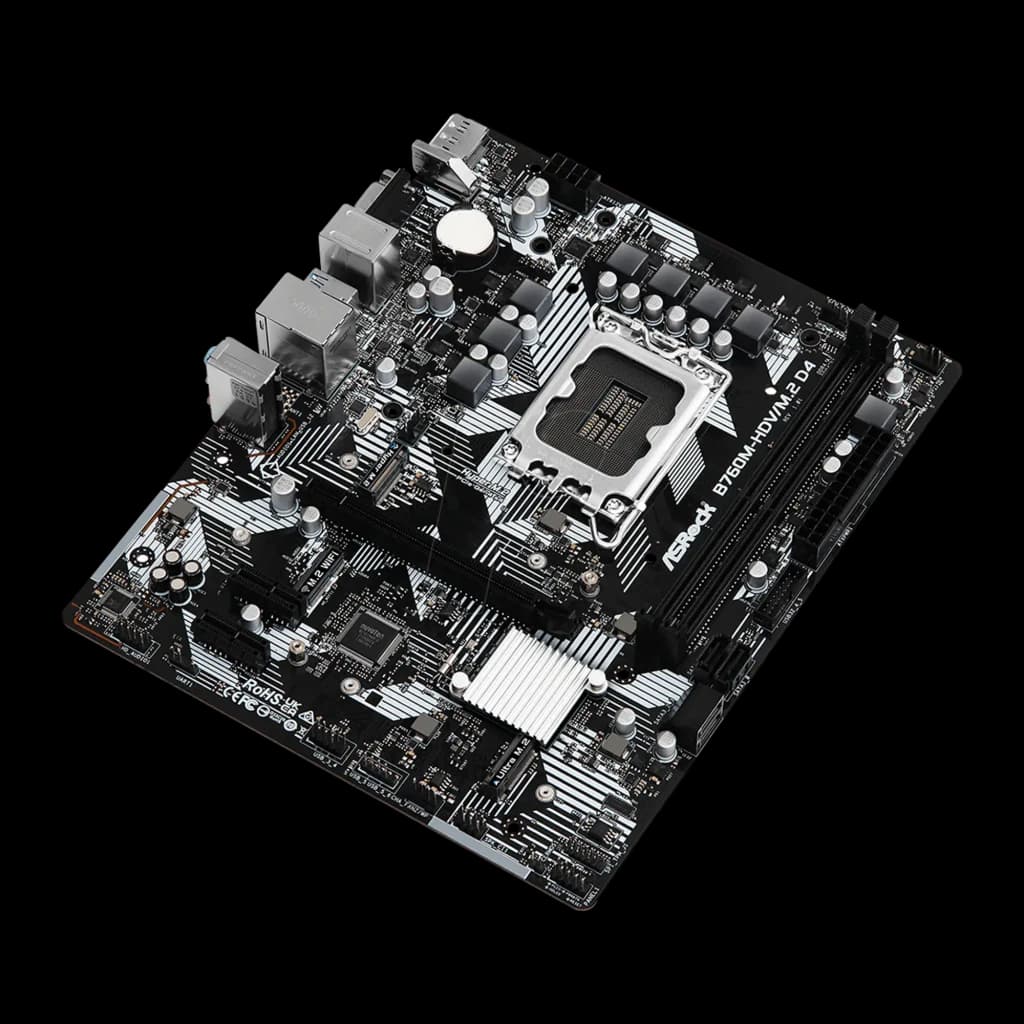

La ASRock B760M-HDV/M.2 D4 est une carte mère au format Micro ATX, de 24,4 x 20,1 cm, conçue pour monter un PC de bureau compact autour de processeurs Intel à socket LGA 1700 avec chipset B760. Elle s'installe dans des boîtiers mATX et ATX, mais pas ITX. Elle prend en charge trois générations Intel : la 12e, la 13e et la 14e, toutes sur le même socket, avec de la mémoire DDR4 et deux slots M.2 pour le stockage rapide.

Compatibilité processeurs : trois générations sur le même socket

Le socket LGA 1700 et le chipset B760 couvrent les Intel Core de 12e, 13e et 14e génération, ce qui laisse la possibilité de réutiliser la carte mère en changeant de processeur dans cette gamme sans toucher au reste de la plateforme. Le chipset B760 ne déverrouille pas le multiplicateur du CPU, donc les fréquences du processeur restent celles d'usine ; la mémoire, en revanche, accepte les profils XMP pour augmenter sa vitesse. Un point à vérifier avant l'achat : les sorties vidéo de la carte ne fonctionnent que si le processeur choisi dispose de graphiques intégrés. Les modèles avec suffixe F, qui en sont dépourvus, nécessitent une carte graphique dédiée pour afficher une image.

Mémoire DDR4 : uniquement DDR4, sans mélange possible avec la DDR5

Les 2 slots DIMM de cette carte acceptent exclusivement de la DDR4 : DDR4 et DDR5 sont physiquement incompatibles et les modules ne sont pas interchangeables, il faut donc vérifier le type avant l'achat. La vitesse native est de 3200 MHz ; atteindre des vitesses supérieures, jusqu'à 5333+ MHz, nécessite d'activer le profil XMP 2.0 du module et, pour les fréquences les plus élevées, d'installer un seul module par canal. La capacité maximale est de 64 Go, même si dans une configuration classique on utilise généralement 16 ou 32 Go en deux modules.

Deux slots M.2 à vitesses différentes et une limitation à anticiper

Le premier slot M.2 (M2_1) fonctionne en PCIe Gen4 x4 : c'est le plus rapide, idéal pour le SSD principal du système. Le second (M2_2) accepte PCIe Gen3 x4 ou SATA, et il y a un point à planifier avant le montage : si l'on y installe un périphérique M.2 de type SATA, le port SATA3_3 est automatiquement désactivé. En pratique, cela réduit à 3 le nombre de ports SATA disponibles pour les disques supplémentaires. Les 4 ports SATA3 complets prennent en charge les disques durs et SSD classiques avec support RAID 0, 1, 5 et 10.

Sorties vidéo intégrées et slot M.2 pour le WiFi en option

Le panneau arrière propose 3 sorties vidéo : HDMI 2.1 (jusqu'à 4K 60 Hz), DisplayPort 1.4 (jusqu'à 8K 60 Hz) et D-Sub pour les moniteurs avec connecteur VGA. Les trois ne fonctionnent qu'avec des processeurs dotés de graphiques intégrés ; un modèle avec suffixe F ne produira aucune image par ces sorties sans carte graphique dédiée. Pour la connectivité sans fil, la carte dispose d'un slot M.2 Key E prévu pour les modules WiFi de type 2230, avec des points de fixation pour antennes déjà présents sur le panneau arrière, mais le module est à acheter séparément : il n'est pas inclus dans la boîte. Côté USB arrière, le panneau propose 1 connecteur Type-C USB 3.2 Gen1, 3 Type-A USB 3.2 Gen1 et 2 USB 2.0, suffisant pour un PC de bureau standard.

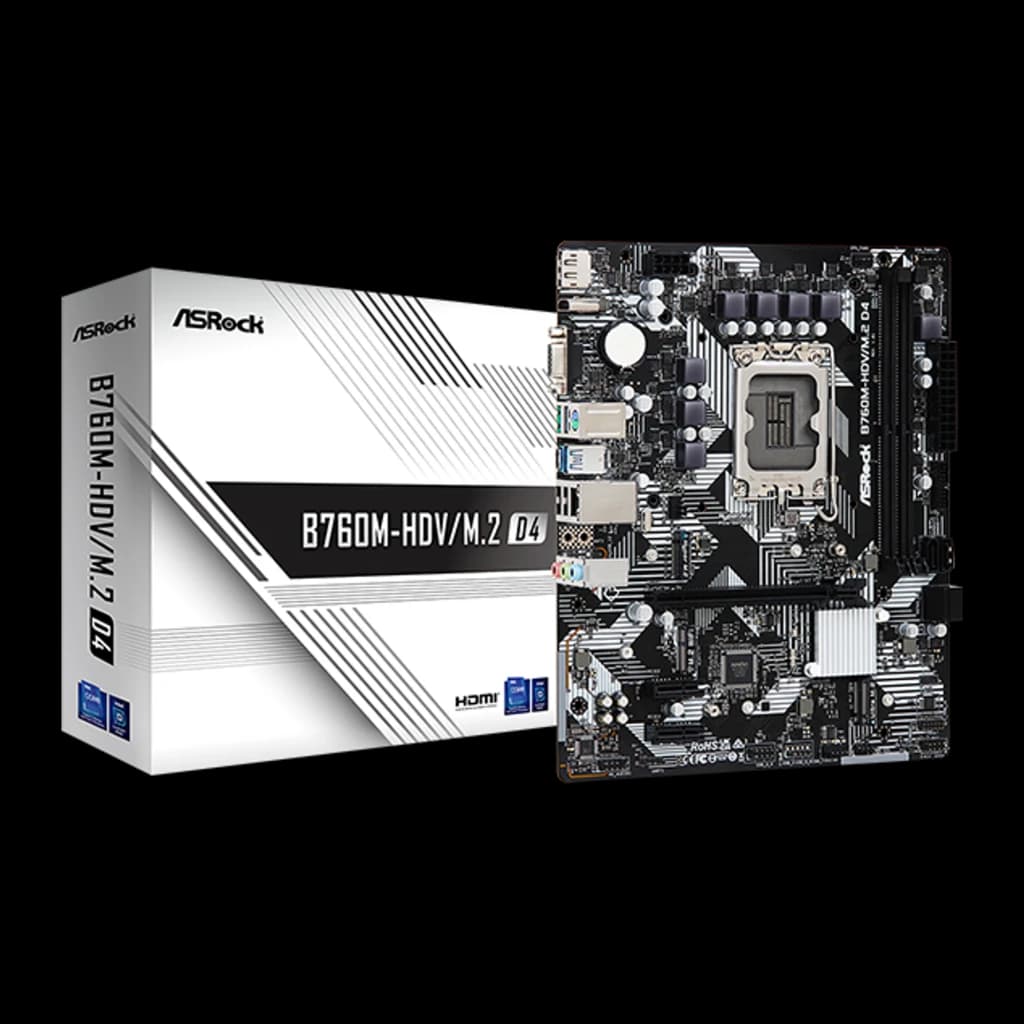

Contenu de la boîte

• Carte mère ASRock B760M-HDV/M.2 D4
• 2 x câble de données SATA
• Vis pour slots M.2
• Équerre d'E/S arrière (I/O Shield)
• Manuel utilisateur

Questions fréquentes

Avec quels processeurs Intel cette carte mère est-elle compatible ?

Elle prend en charge les processeurs Intel Core de 12e, 13e et 14e génération avec socket LGA 1700. Le chipset B760 ne déverrouille pas le multiplicateur du CPU, ce qui ne permet pas l'overclocking du processeur, bien qu'il accepte les profils XMP pour la mémoire RAM.

Quelle quantité de RAM accepte-t-elle et à quelle vitesse maximale ?

Elle dispose de 2 slots DDR4 DIMM avec une capacité maximale de 64 Go. La vitesse native est de 3200 MHz, mais avec les profils Intel XMP 2.0 elle peut atteindre 5333+ MHz. Elle n'accepte que la DDR4 ; les modules DDR5 sont physiquement incompatibles.

Combien de slots M.2 possède-t-elle et quelle vitesse offrent-ils ?

Elle intègre deux slots M.2 : le premier (M2_1) est PCIe Gen4 x4, le plus rapide et recommandé pour le SSD système. Le second (M2_2) accepte PCIe Gen3 x4 ou SATA3, mais l'utilisation d'un M.2 SATA dans ce slot désactive automatiquement le port SATA3_3.
