ASUS TUF Gaming B760M-BTF WiFi Intel B760 LGA1700 DDR4 mATX 2,5G Ethernet 3 emplacements M.2 Carte mère

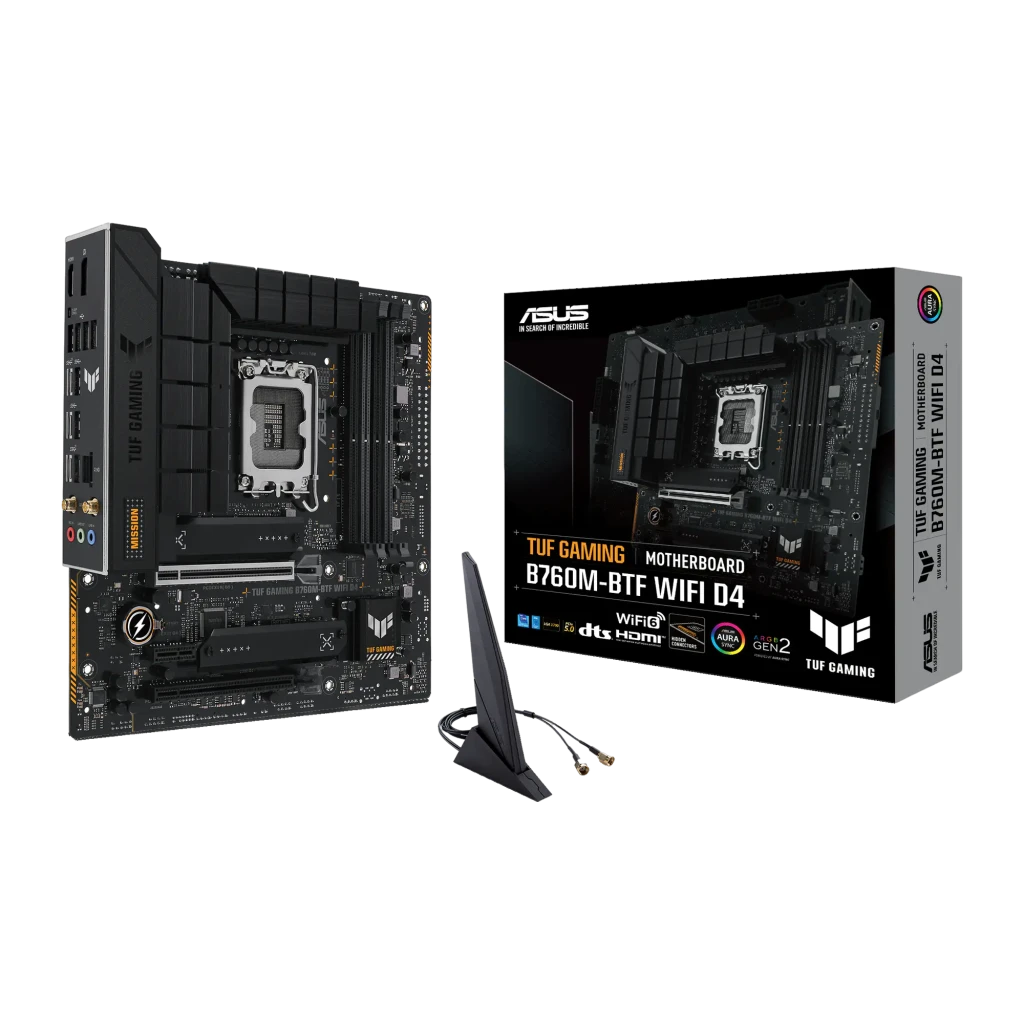

ASUS TUF Gaming B760M-BTF WIFI

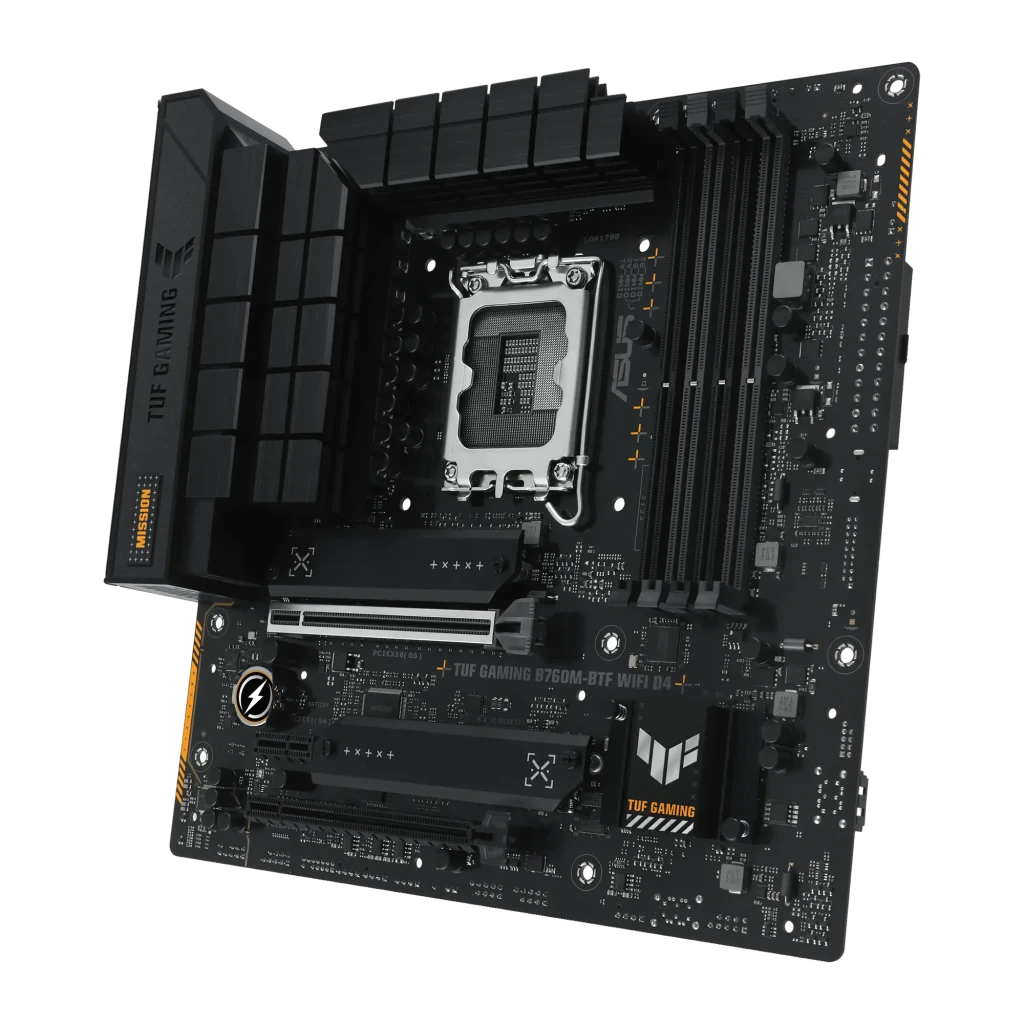

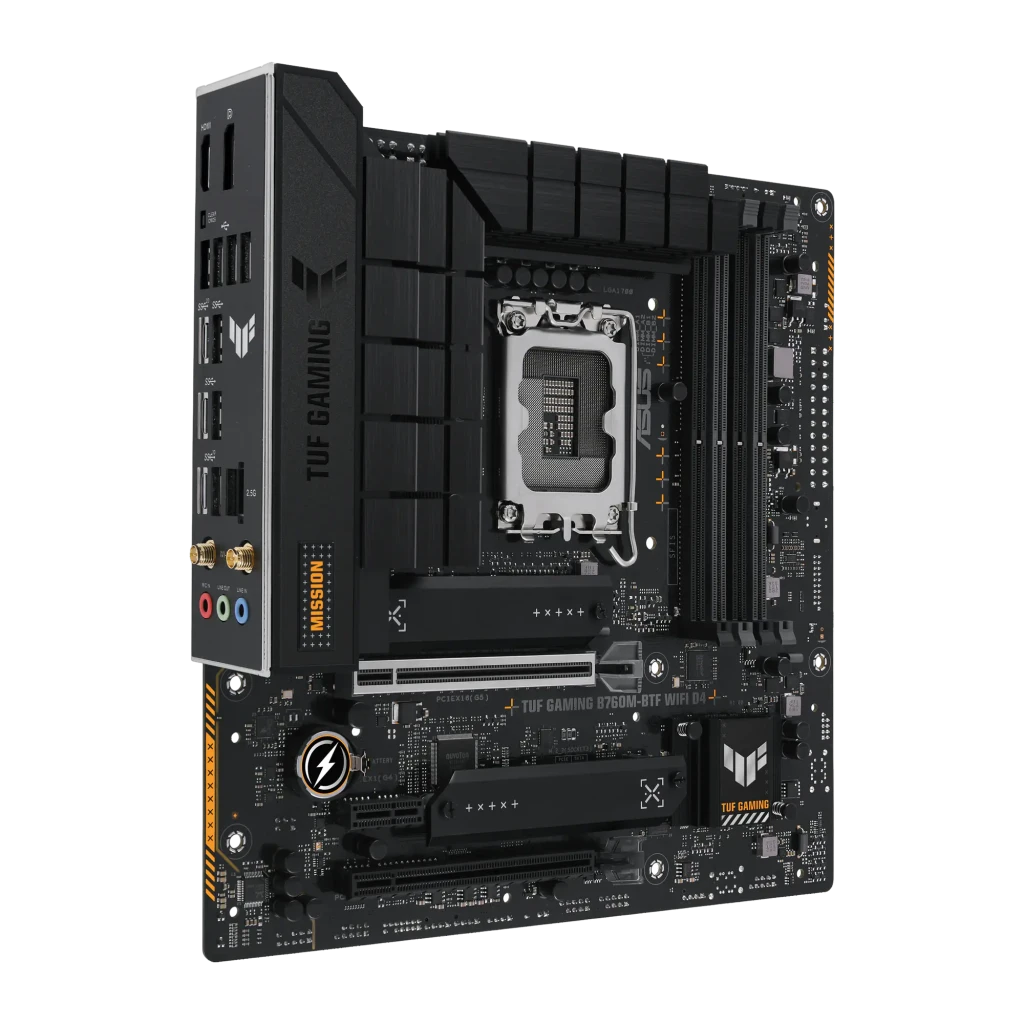

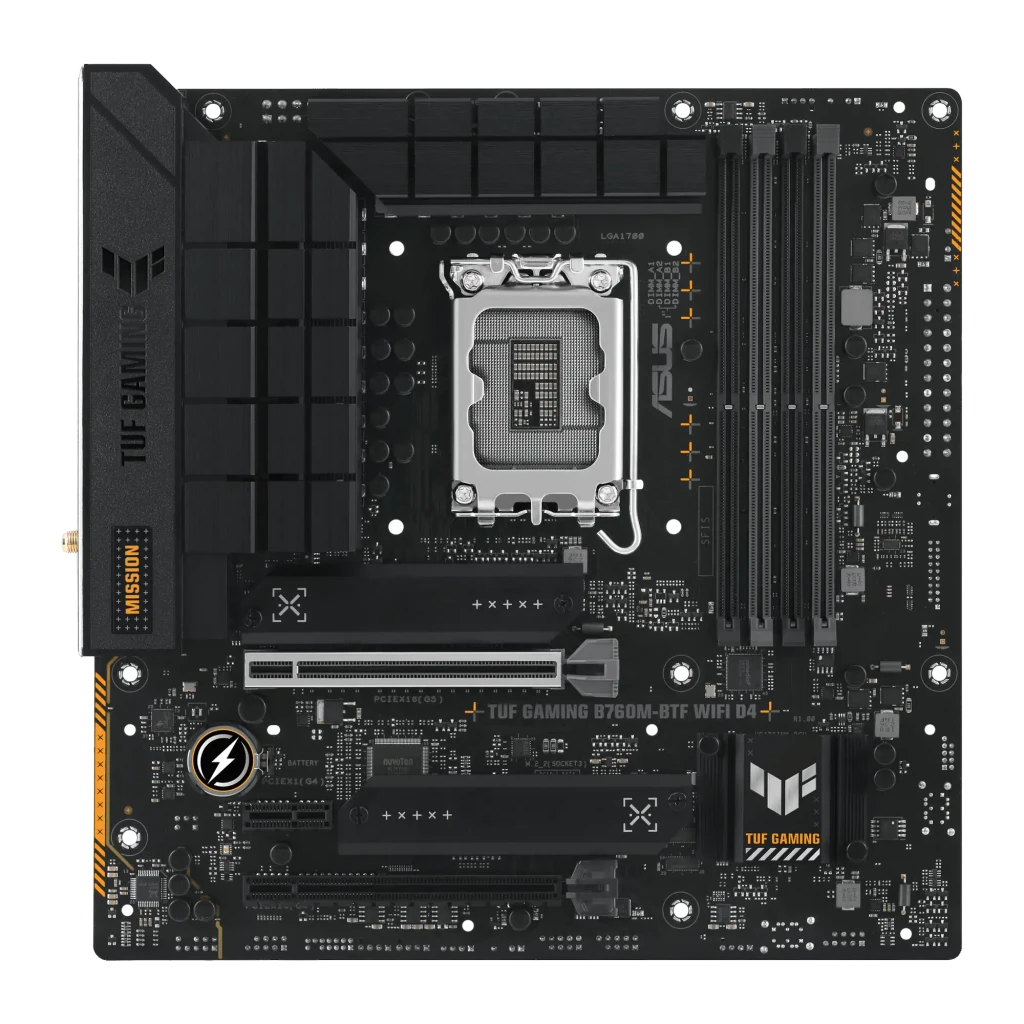

La TUF Gaming B760M-BTF WIFI est une carte mère micro ATX équipée du chipset Intel B760 et du socket LGA 1700. Sa particularité est le design BTF : les connecteurs d'alimentation et une partie du câblage sortent par la face arrière du PCB, laissant l'intérieur du boîtier bien plus dégagé. ASUS l'a conçue pour ceux qui montent ou mettent à jour un PC gaming ou de travail compact avec un processeur Intel, en souhaitant disposer du Wi-Fi et du Bluetooth déjà intégrés, sans carte supplémentaire. Elle mesure 244 x 244 mm et s'installe dans des boîtiers mATX et ATX standard.

Socket LGA 1700 : quels processeurs Intel sont compatibles et lesquels ne le sont pas

Le socket LGA 1700 est compatible avec les Intel Core i3, i5, i7 et i9 des 12e, 13e et 14e générations, ainsi que les Celeron et Pentium Gold du même socket. Si le processeur que vous possédez ou envisagez d'acheter est AMD ou Intel d'une génération antérieure à la 12e, le socket ne correspond pas et la carte ne fonctionnera pas : il est conseillé de vérifier cela avant de finaliser la commande. Le chipset B760 ne prend pas en charge l'overclocking du CPU ; ceux qui souhaitent augmenter la fréquence du processeur devront se tourner vers les chipsets Z790 ou Z690.

DDR4 jusqu'à 5333 MHz : mémoire compatible et ce que cela implique

La carte utilise exclusivement de la DDR4 : les kits DDR5 d'un autre système ne sont pas compatibles, c'est sans équivoque. Elle dispose de 4 slots DIMM pour une capacité maximale de 128 Go. Avec XMP activé, on atteint 5333 MHz, une fréquence élevée pour de la DDR4 sur chipset B760 : ceux qui possèdent déjà des modules DDR4 haute fréquence peuvent en tirer parti sans changer de mémoire. Sans XMP, le système démarre à la vitesse de base JEDEC ; activer ce profil dans le BIOS est l'étape indispensable pour exploiter pleinement des kits rapides.

Stockage : trois slots M.2 et quatre ports SATA sans manquer de place

La carte propose 3 slots M.2 : le premier est PCIe 4.0 et accepte uniquement le format 2280 ; les deux autres sont PCIe 4.0 et acceptent les formats 2242, 2260 et 2280. À cela s'ajoutent 4 ports SATA III pour disques durs ou SSD 2,5 pouces. Cette combinaison permet d'installer un NVMe rapide pour le système d'exploitation, un autre pour les données, tout en conservant des ports SATA libres pour le stockage de masse, le tout dans un facteur de forme mATX. Pour les configurations avancées, la carte prend en charge le RAID 0, 1, 5 et 10.

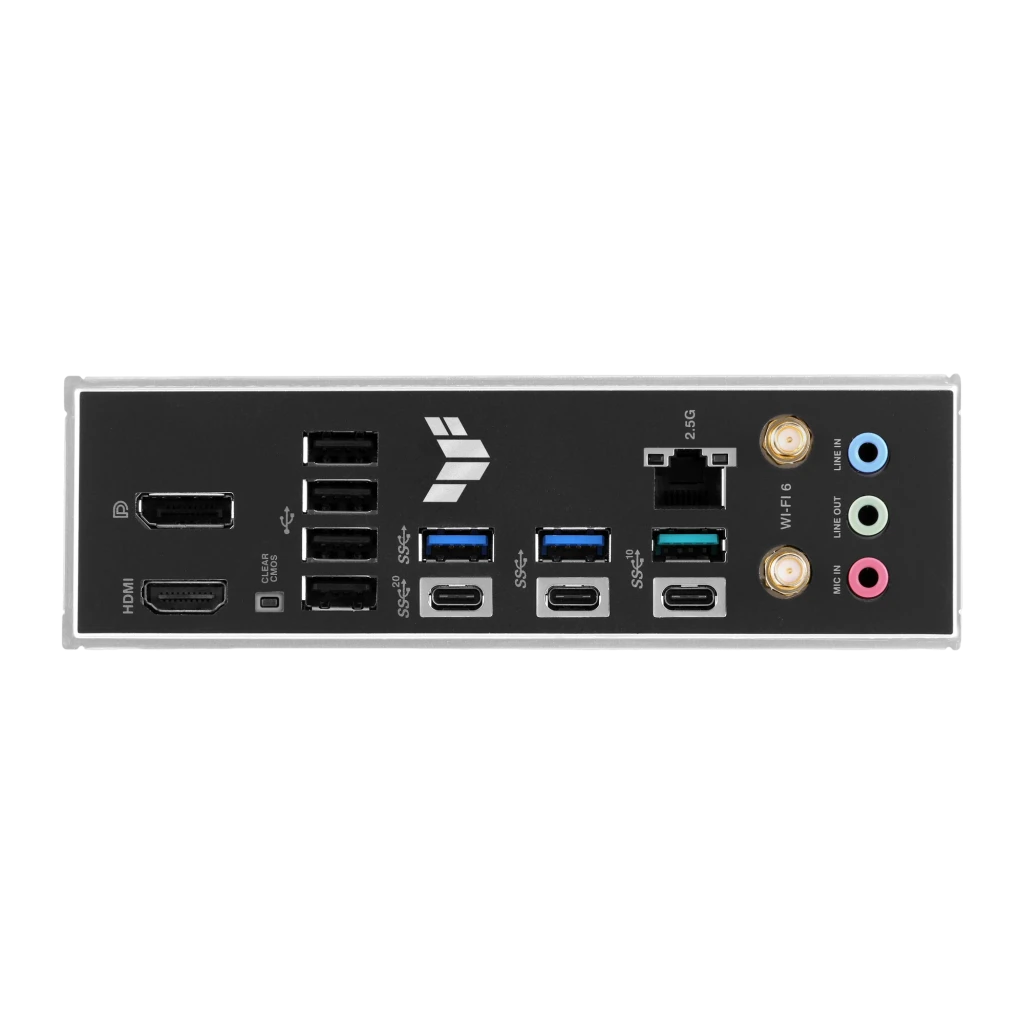

Wi-Fi 6, Bluetooth 5.2 et Ethernet 2,5 GbE déjà intégrés

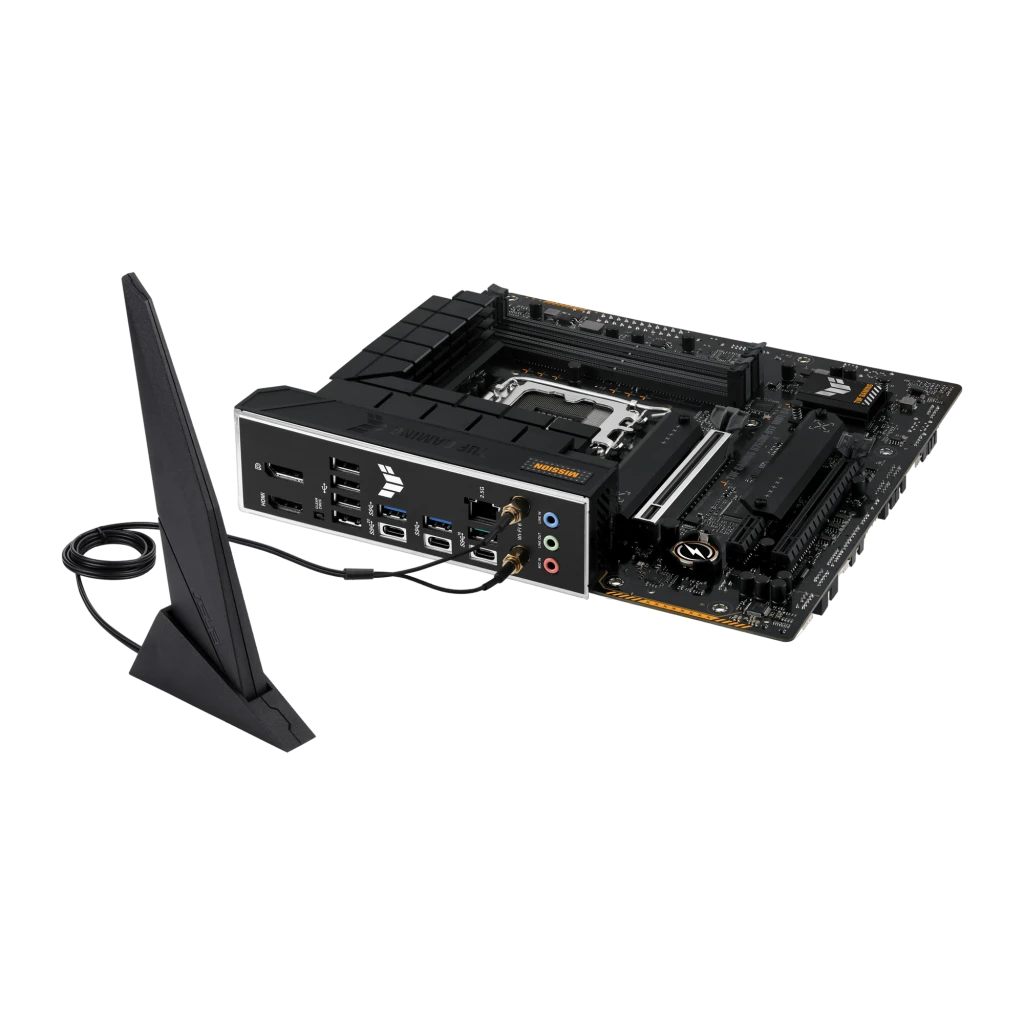

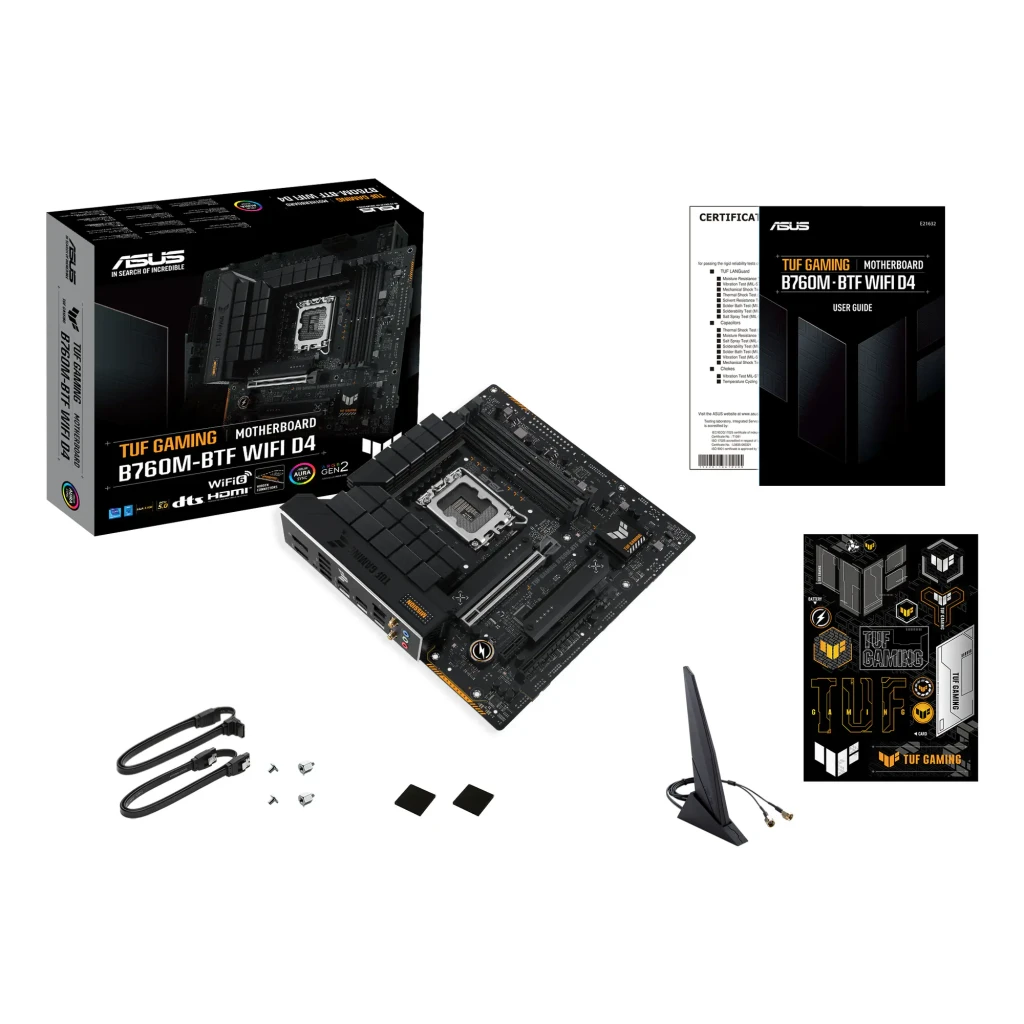

La carte embarque le Wi-Fi 6 et le Bluetooth 5.2 en natif : dès le premier démarrage, la connexion sans fil est disponible sans occuper de slot PCIe ni acheter de carte séparée. Le port Ethernet est en 2,5 GbE, soit le double de bande passante d'un port Gigabit classique, utile si le routeur ou le switch réseau le prennent en charge. Les antennes Wi-Fi sont incluses dans la boîte ; leur placement et leur orientation influent directement sur la qualité du signal.

Le design BTF : câblage arrière pour un intérieur plus propre

BTF signifie Back-To-Frame : les connecteurs d'alimentation et une partie du câblage se trouvent sur la face arrière du PCB. Résultat : l'intérieur du boîtier ne montre plus cet enchevêtrement de câbles qui traverse habituellement vers la carte. Il y a cependant une condition indispensable : le boîtier doit disposer des découpes spécifiques pour ce câblage ; sans elles, les câbles ne passent pas à travers le PCB et l'avantage disparaît. Avant d'acheter la carte, il est essentiel de vérifier que le châssis est compatible BTF, tout aussi important que de vérifier le socket.

Questions fréquentes

Quels processeurs Intel sont compatibles avec cette carte mère ?

Elle prend en charge les Intel Core i3, i5, i7 et i9 des 12e, 13e et 14e générations, ainsi que les Celeron et Pentium Gold avec socket LGA 1700. Les processeurs AMD ou Intel de générations antérieures à la 12e ne sont pas compatibles.

Utilise-t-elle de la mémoire DDR4 ou DDR5 ?

Uniquement de la DDR4. Les modules DDR5 ne sont pas compatibles. Elle dispose de 4 slots DIMM pour une capacité maximale de 128 Go et une vitesse allant jusqu'à 5333 MHz avec XMP activé.

Quelle condition le boîtier doit-il remplir pour profiter du design BTF ?

Le boîtier doit disposer des découpes spécifiques pour le câblage arrière BTF. Sans elles, les câbles ne passent pas à travers le PCB et l'avantage esthétique disparaît. Par ailleurs, le facteur de forme est micro ATX (244 × 244 mm), compatible avec les boîtiers mATX et ATX standard.
