ASRock Z790 PG Lightning Intel Z790 LGA1700 DDR5 ATX 4 emplacements M.2 Carte mère

ASRock Z790 PG Lightning Intel LGA 1700 ATX

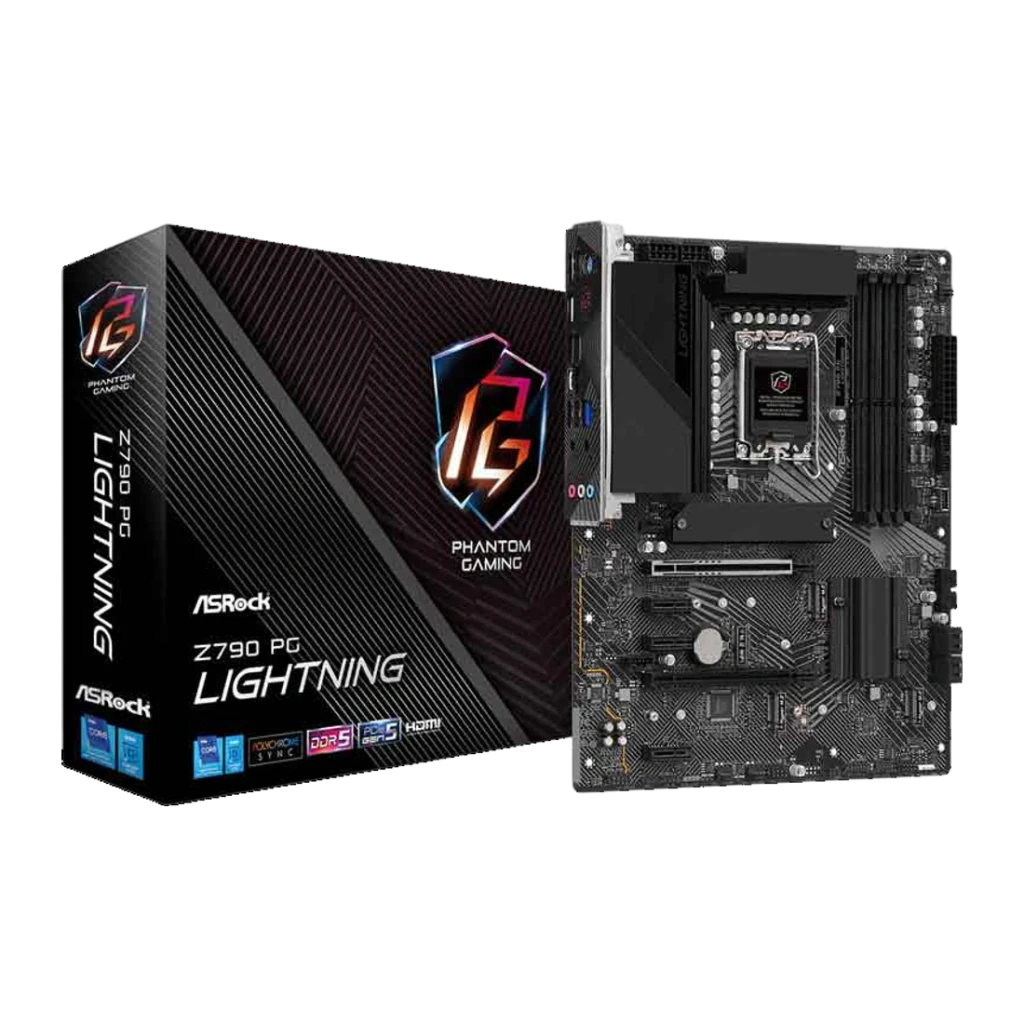

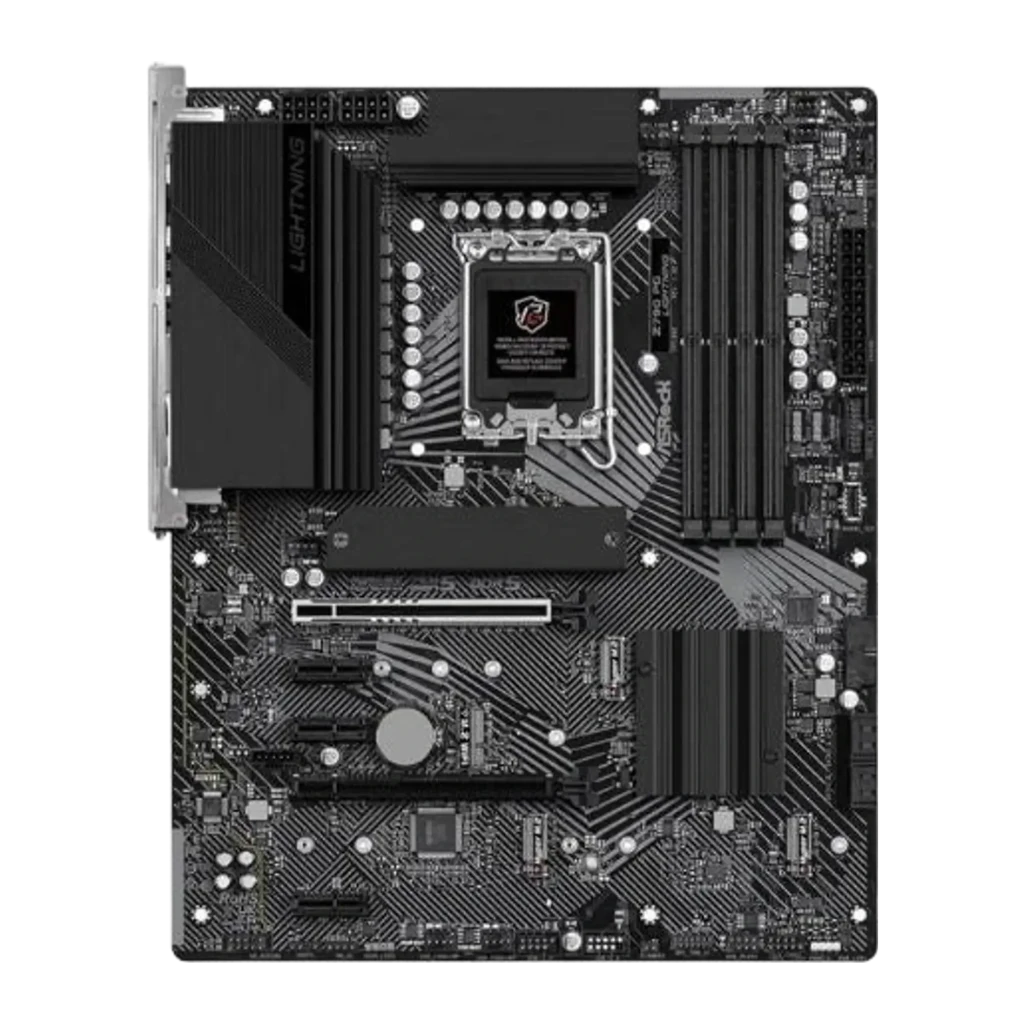

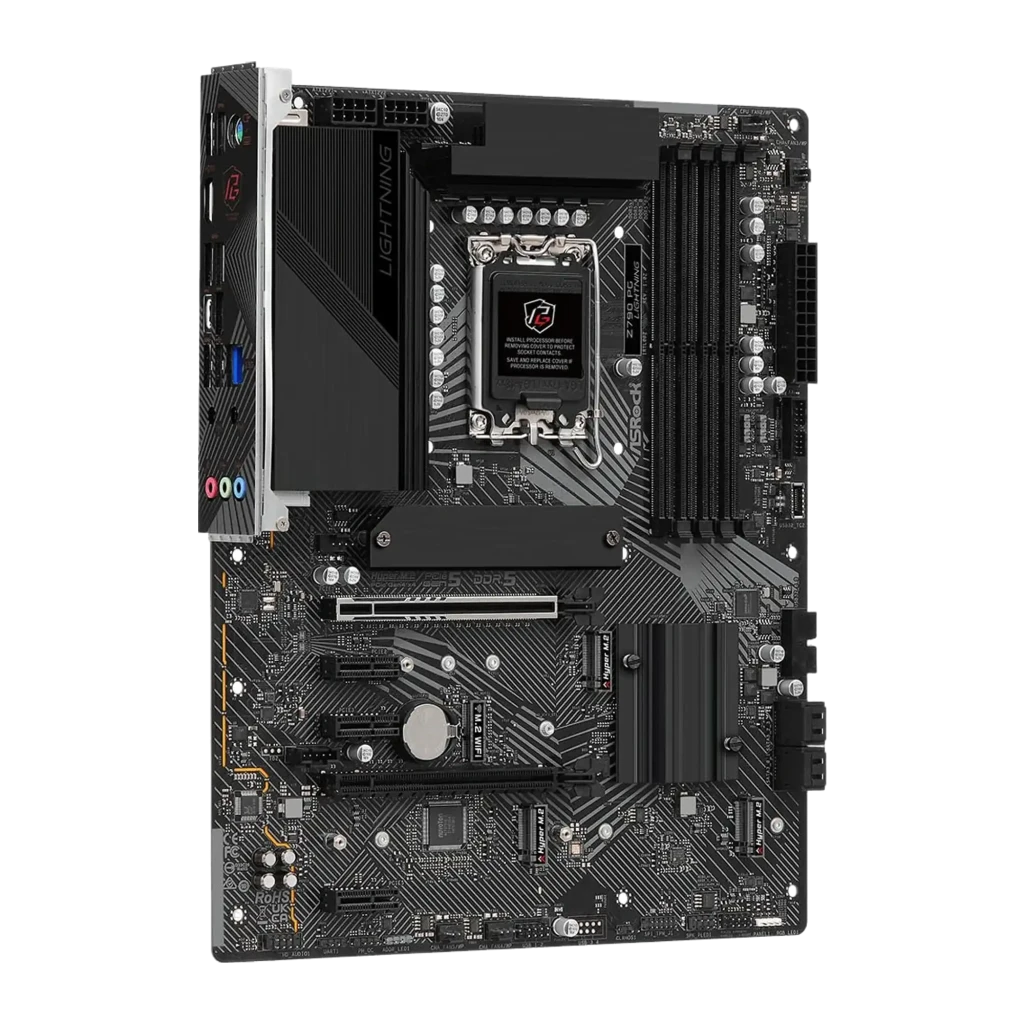

La ASRock Z790 PG Lightning est une carte mère ATX avec socket Intel LGA1700 et chipset Z790. Elle mesure 30.5 x 24.4 cm, le format ATX standard, et nécessite donc un boîtier ATX ou plus grand. ASRock l'a conçue pour les builds Intel de génération actuelle qui ont besoin d'une alimentation robuste, d'un stockage généreux et d'un réseau 2.5G, sans payer pour un WiFi intégré que beaucoup d'utilisateurs n'utilisent pas.

Compatibilité à vérifier avant d'acheter

Cette carte accepte les processeurs Intel de 12e, 13e et 14e génération : Alder Lake, Raptor Lake et Raptor Lake Refresh, tous en socket LGA1700. La limite supérieure est claire : Arrow Lake n'est pas compatible. Vers le bas, rien d'antérieur à Alder Lake ne peut être installé, même si le socket est physiquement identique. Autre point décisif avant de commander : elle exige de la mémoire DDR5 sans exception. Il n'est pas possible d'installer des kits DDR4. Ceux qui viennent d'une plateforme précédente avec de la DDR4 devront prévoir de nouveaux modules ; il n'y a aucune possibilité de les réutiliser.

Alimentation du processeur : phases et connecteurs d'alimentation

Le VRM utilise un design à 14+1+1 phases avec Dr.MOS 50A pour la tension du cœur et la partie graphique intégrée. Cela se traduit par une stabilité de tension sous charge soutenue avec des CPU exigeants, sans que le VRM ne devienne un goulot d'étranglement thermique. Un détail que les vendeurs mentionnent rarement : la carte dispose de 2 connecteurs EPS12V 8 broches pour le processeur. Avec un i9 à haute consommation, les deux sont nécessaires. Avant le montage, vérifiez que votre alimentation dispose bien des 2 connecteurs EPS12V disponibles ; si elle n'en a qu'un, vous risquez des limitations de courant sous charge maximale.

Mémoire DDR5 : vitesses, slots et l'astuce de la configuration

La carte dispose de 4 slots DDR5 DIMM avec une capacité maximale de 256 Go, ce qui couvre sans problème les builds nécessitant beaucoup de RAM. Avec XMP 3.0, le profil de vitesse s'active depuis le BIOS en un seul clic, sans rien régler manuellement. Voici ce que presque personne n'explique : la vitesse maximale de 7200+ MHz OC n'est atteinte qu'avec 2 slots occupés par des modules à un rang. Dès que vous remplissez les 4 slots, la vitesse redescend à 4800 MHz OC. La conséquence pratique est directe : si vous voulez le maximum de MHz, restez sur 2 slots ; si vous avez besoin de la capacité maximale et remplissez les 4, vous sacrifiez la vitesse mémoire.

Stockage : quatre M.2 NVMe et quatre ports SATA3

La carte dispose de 4 slots M.2 PCIe Gen4x4 pour SSD NVMe : 3 fonctionnent exclusivement en Gen4x4 et 1 accepte également le SATA3. Pour ceux qui utilisent encore des disques durs ou des SSD SATA en stockage secondaire, il y a également 4 ports SATA3 à 6 Gb/s, suffisants pour installer plusieurs disques sans manquer de connecteurs. Le slot PCIe pour la carte graphique est PCIe 5.0 x16, le standard actuel pour les GPU haut de gamme. Le RAID est disponible en SATA (0, 1, 5 et 10) et en NVMe (0, 1 et 5) pour ceux qui souhaitent de la redondance ou combiner les performances sur plusieurs SSD.

Connectivité : LAN 2.5G, USB et le WiFi non inclus

Le LAN Dragon RTL8125BG intègre un Ethernet 2.5 Gigabit, une connexion filaire 2,5 fois plus rapide que le Gigabit standard sans avoir besoin d'ajouter une carte. Sur le panneau arrière, on trouve un USB 3.2 Gen2x2 Type-C à 20 Gb/s, un USB 3.2 Gen2 Type-A à 10 Gb/s, 5 ports USB 3.2 Gen1 et 1 USB 2.0. Pour les périphériques rapides ou le stockage externe, le Type-C à 20 Gb/s est le plus performant. Il y a également un connecteur eDP 1.4 : ce n'est pas une sortie vidéo classique, mais un connecteur permettant de brancher un écran LCD sur le panneau latéral du boîtier pour surveiller l'état du système en temps réel, compatible avec le kit de panneau 13.3 pouces d'ASRock. Ce que cette carte n'inclut pas, et il convient de le préciser clairement : le WiFi n'est pas intégré. Un slot M.2 Key-E est réservé à un module WiFi, mais le module est vendu séparément. Ceux qui ont besoin d'une connexion sans fil doivent prévoir un module M.2 Key-E ou un adaptateur PCIe supplémentaire.

Questions fréquentes

Est-elle compatible avec les processeurs Intel de 14e génération comme le Core i9-14900K ?

Oui. La carte accepte les processeurs Intel de 12e, 13e et 14e génération en socket LGA1700, y compris le i9-14900K. Avec un i9 à haute consommation, il est conseillé de vérifier que l'alimentation dispose bien des 2 connecteurs EPS12V 8 broches disponibles.

Puis-je utiliser mes modules de mémoire DDR4 sur cette carte mère ?

Non. La ASRock Z790 PG Lightning accepte uniquement la DDR5. Il n'y a aucune compatibilité avec la DDR4 ni possibilité d'adaptation ; si vous avez des kits DDR4, vous devrez acheter de nouveaux modules.

Inclut-elle le WiFi ou faut-il acheter un module séparément ?

Le WiFi n'est pas inclus. La carte dispose d'un slot M.2 Key-E réservé à un module WiFi, mais le module n'est pas fourni dans la boîte. Si vous avez besoin d'une connexion sans fil, vous devez prévoir un module M.2 Key-E ou un adaptateur PCIe supplémentaire.

Combien de SSD NVMe puis-je installer simultanément ?

Jusqu'à 4 SSD NVMe grâce aux 4 slots M.2 PCIe Gen4x4. Il y a également 4 ports SATA3 pour des disques durs ou SSD SATA supplémentaires.

Ai-je besoin d'une alimentation avec deux connecteurs 8 broches pour le processeur ?

Avec des processeurs à haute consommation comme un i9, oui. La carte dispose de 2 connecteurs EPS12V 8 broches et les deux sont nécessaires avec des CPU exigeants. Vérifiez votre alimentation avant le montage.

À quelle vitesse fonctionne la mémoire si j'occupe les quatre slots ?

En remplissant les 4 slots, la vitesse maximale en OC descend à 4800 MHz. Les 7200+ MHz OC ne sont atteints qu'avec 2 slots occupés par des modules à un rang. Si vous remplissez les 4 slots pour maximiser la capacité, vous sacrifiez la vitesse mémoire.
