ASRock H610M-HDV/M.2+ D5 H610 LGA1700 DDR5 Micro ATX Carte mère

ASRock H610M-HDV/M.2+ D5 Micro ATX LGA1700 DDR5

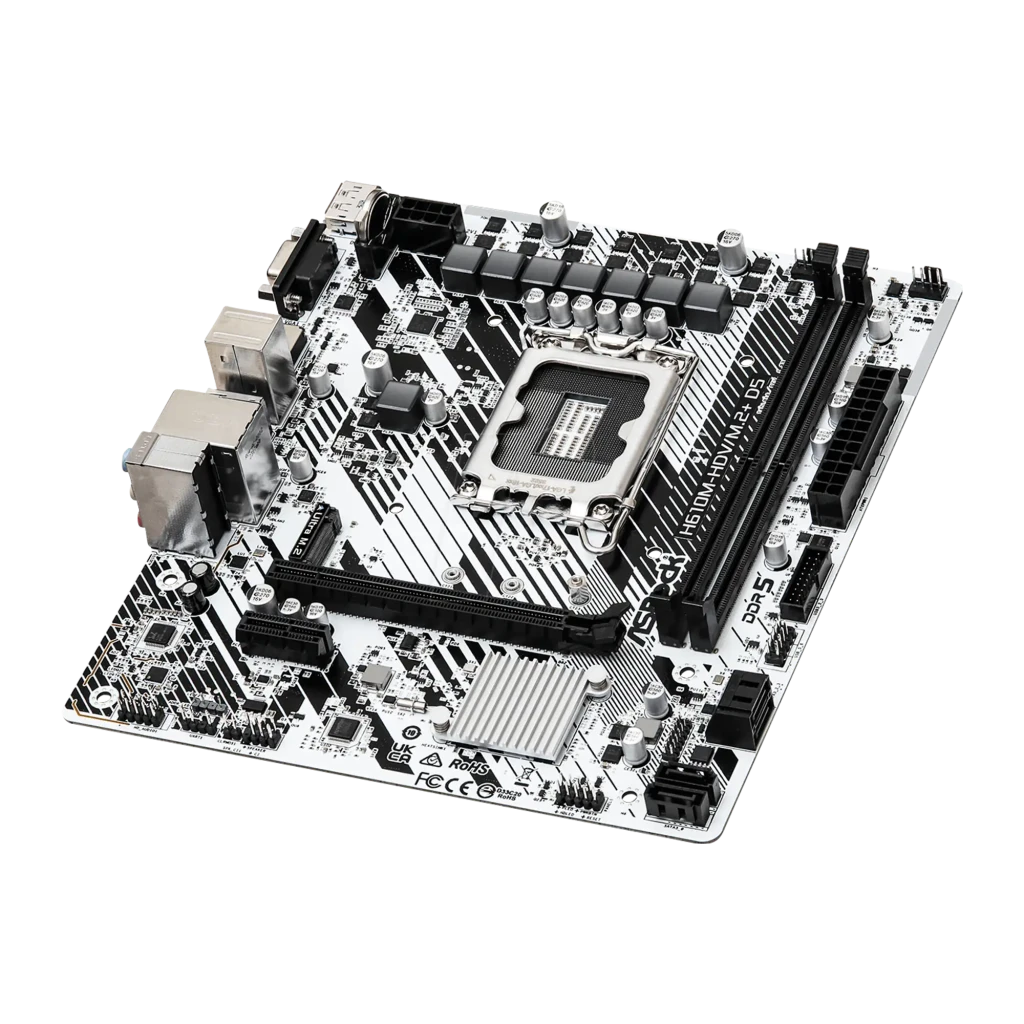

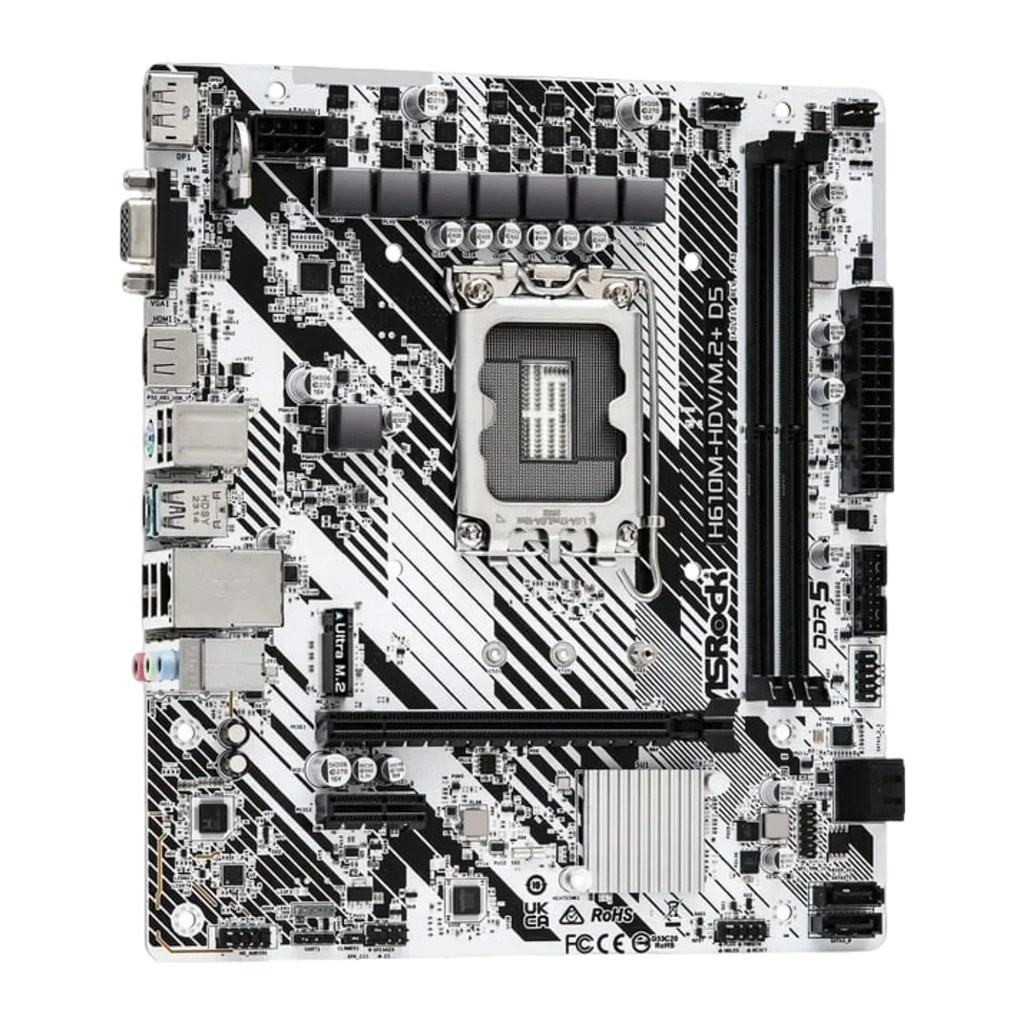

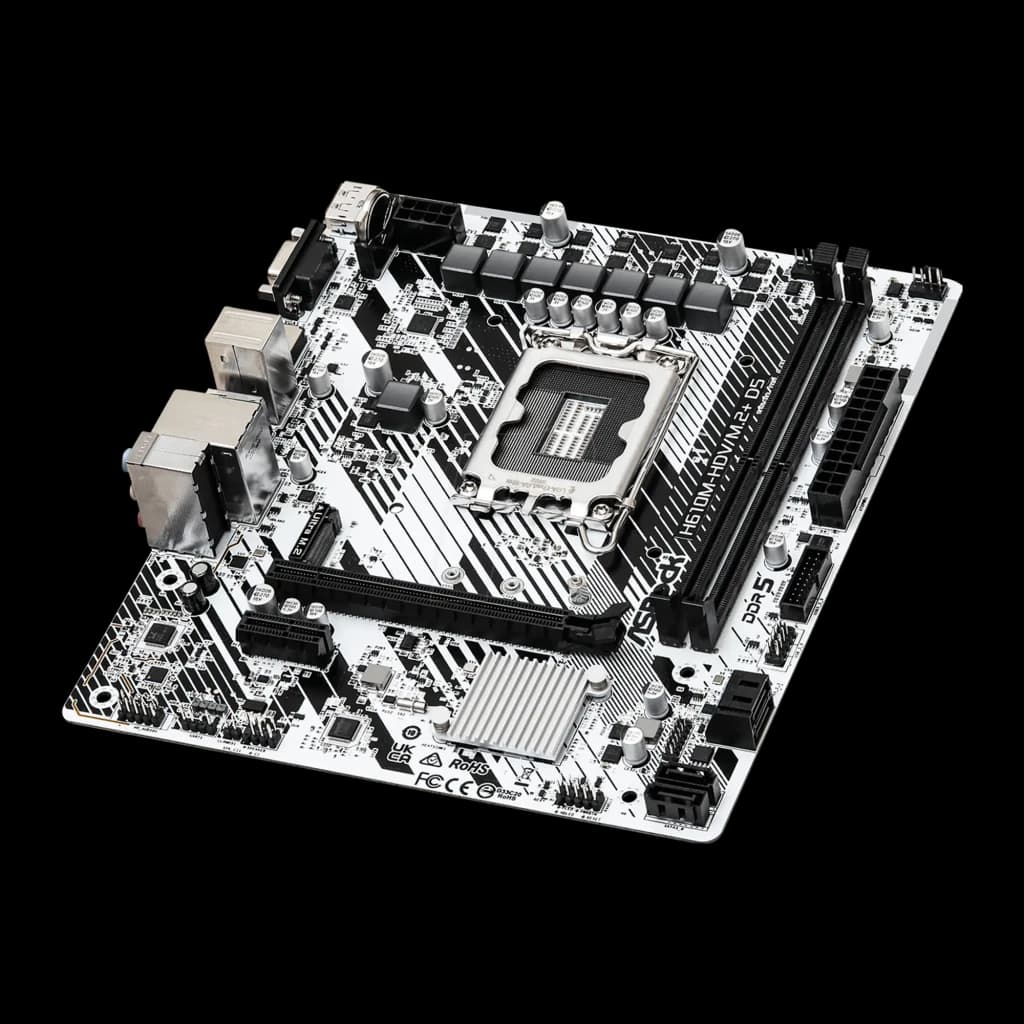

La ASRock H610M-HDV/M.2+ D5 est une carte mère Micro ATX équipée du chipset Intel H610 et du socket LGA1700. Ses dimensions de 220 x 193 mm la rendent compatible avec les boîtiers ATX et Micro ATX standard, ce qui lui permet de s'intégrer dans la plupart des tours compactes du marché. Elle est conçue pour les processeurs Intel de 12e, 13e et 14e génération et fonctionne exclusivement avec de la mémoire DDR5 : il n'y a pas de slots DDR4. Le PCB est blanc.

Compatibilité CPU : trois générations Intel sur un même socket

Le socket LGA1700 prend en charge les processeurs Intel Alder Lake (12e gén.), Raptor Lake (13e gén.) et Raptor Lake Refresh (14e gén.), des Core i3 d'entrée de gamme jusqu'aux Core i9, ainsi que les modèles des générations précédentes dont les prix ont baissé. Deux points sont à bien avoir en tête avant de choisir son CPU. Premièrement, le chipset H610 verrouille le multiplicateur du CPU : les processeurs avec suffixe K ou KF ne pourront pas être overclockés sur cette carte, donc si vous envisagez un Core i5-13600K ou similaire, il vous faudra un chipset Z690 ou Z790. Deuxièmement, les sorties vidéo du panneau arrière — HDMI, DisplayPort et D-Sub — ne sont actives que si le CPU intègre un graphique intégré. Les modèles avec suffixe F, comme le i5-12400F, ne disposent pas d'iGPU et rendent ces sorties inactives : dans ce cas, une carte graphique dédiée est indispensable.

Mémoire DDR5 exclusivement : ce qu'il faut savoir avant de choisir sa RAM

La carte dispose de 2 slots DIMM DDR5 pour une capacité maximale de 96 Go. La vitesse maximale dépend du CPU : jusqu'à 5600 MHz avec les processeurs de 13e génération, et jusqu'à 4800 MHz avec ceux de 12e. Les profils XMP 3.0 sont pris en charge, ce qui permet aux kits RAM compatibles de se configurer automatiquement depuis le BIOS. En revanche, le chipset H610 ne va pas au-delà de ces profils : pas de réglage manuel des fréquences ni des timings, donc cette carte n'est pas faite pour affiner la mémoire à la main. Point important : cette carte n'accepte pas la DDR4. Si vous possédez déjà des modules DDR4 d'un ancien système, ils ne sont pas utilisables ici. Et avec seulement 2 slots, l'évolution future est limitée : vous pouvez atteindre 96 Go, mais il n'est pas possible d'ajouter davantage de modules. Si vous démarrez avec un seul module, le second slot restera vide jusqu'à ce que vous le complétiez.

Stockage : M.2, quatre ports SATA et ce qu'il faut savoir sur le Gen3

Le slot M.2 est de type Key M, accepte les formats 2242, 2260 et 2280, et fonctionne en mode PCIe Gen3 x4, avec un débit réel plafonné à environ 3500 Mo/s. Un SSD PCIe Gen4 s'y installe physiquement et démarre sans problème, mais il sera limité aux vitesses Gen3 : il n'atteindra pas les 7000 Mo/s qu'il pourrait offrir sur une carte avec Gen4. Si vous utilisez un SSD PCIe Gen3 ou SATA M.2, aucune limitation n'est à déplorer. Les 4 ports SATA3 à 6 Gb/s permettent d'ajouter des disques durs mécaniques ou des SSD SATA classiques, utile si vous avez besoin de plus de stockage sans toucher au slot M.2. Le slot PCIe x16 Gen4 est disponible pour une carte graphique dédiée si le processeur ne dispose pas d'iGPU ou si vous souhaitez davantage de puissance graphique.

Sorties vidéo et connectique du panneau arrière

Le panneau arrière intègre un port HDMI 2.1 jusqu'en 4K 60Hz, un DisplayPort 1.4 jusqu'en 8K et un D-Sub (VGA). Ces trois sorties ne fonctionnent que si le CPU dispose d'un graphique intégré ; dans le cas contraire, elles restent inactives. Côté réseau, la carte embarque un Gigabit Ethernet avec puce Realtek RTL8111H, amplement suffisant pour la plupart des usages domestiques et professionnels. Le WiFi n'est pas inclus : si vous avez besoin d'une connexion sans fil, il faudra ajouter une carte PCIe ou un adaptateur USB séparé. Les ports USB du panneau arrière comprennent 1 USB 3.2 Gen1 Type-C, 1 USB 3.2 Gen1 Type-A et 4 USB 2.0, de quoi brancher clavier, souris, stockage externe et périphériques courants. Si vous avez besoin de ports USB 3.2 supplémentaires en façade, la carte propose des connecteurs internes pour 2 ports USB 3.2 Gen1 Type-A additionnels et 2 ports USB 2.0 supplémentaires.

Questions fréquentes

Quels processeurs sont compatibles avec cette carte mère ?

Elle prend en charge les processeurs Intel de 12e (Alder Lake), 13e (Raptor Lake) et 14e génération (Raptor Lake Refresh) avec socket LGA1700, des Core i3 jusqu'aux Core i9. Les modèles avec suffixe K ou KF sont physiquement compatibles, mais le chipset H610 ne permet pas l'overclocking du CPU.

Quelle quantité de RAM accepte-t-elle et à quelle vitesse maximale ?

Elle dispose de 2 slots DDR5 pour un maximum de 96 Go en double canal. La vitesse maximale est DDR5-5600 MHz avec les processeurs de 13e génération et DDR5-4800 MHz avec ceux de 12e. Les profils Intel XMP 3.0 sont pris en charge. La DDR4 n'est pas acceptée.

Que contient la boîte de la ASRock H610M-HDV/M.2+ D5 ?

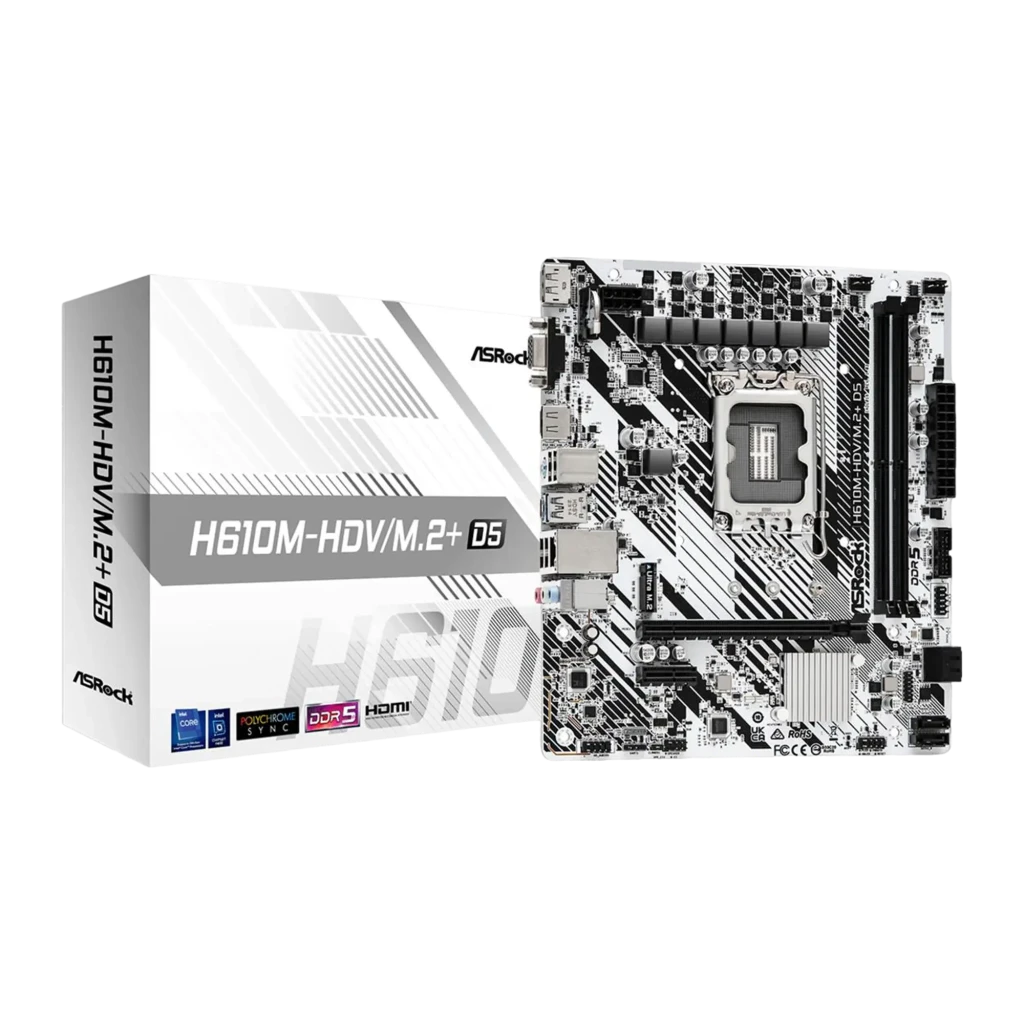

La boîte comprend la carte mère, l'équerre d'entrées/sorties arrière (I/O Shield), 2 câbles de données SATA, la vis pour le socket M.2, le manuel utilisateur et le guide d'installation rapide.
