MSI MAG B850M Mortar WiFi B850 AM5 DDR5 mATX WiFi 7 3 ranuras M.2 Placa base

MSI MAG B850M Mortar WiFi AM5

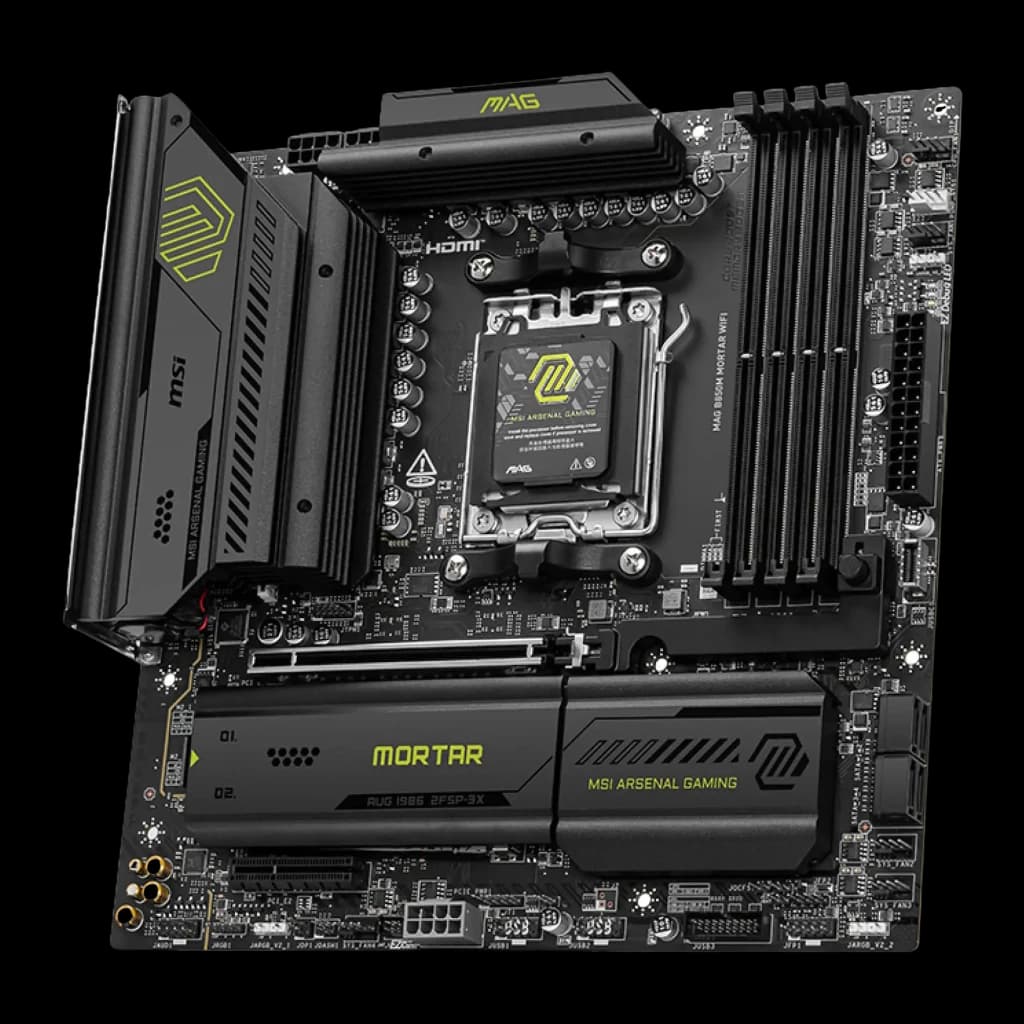

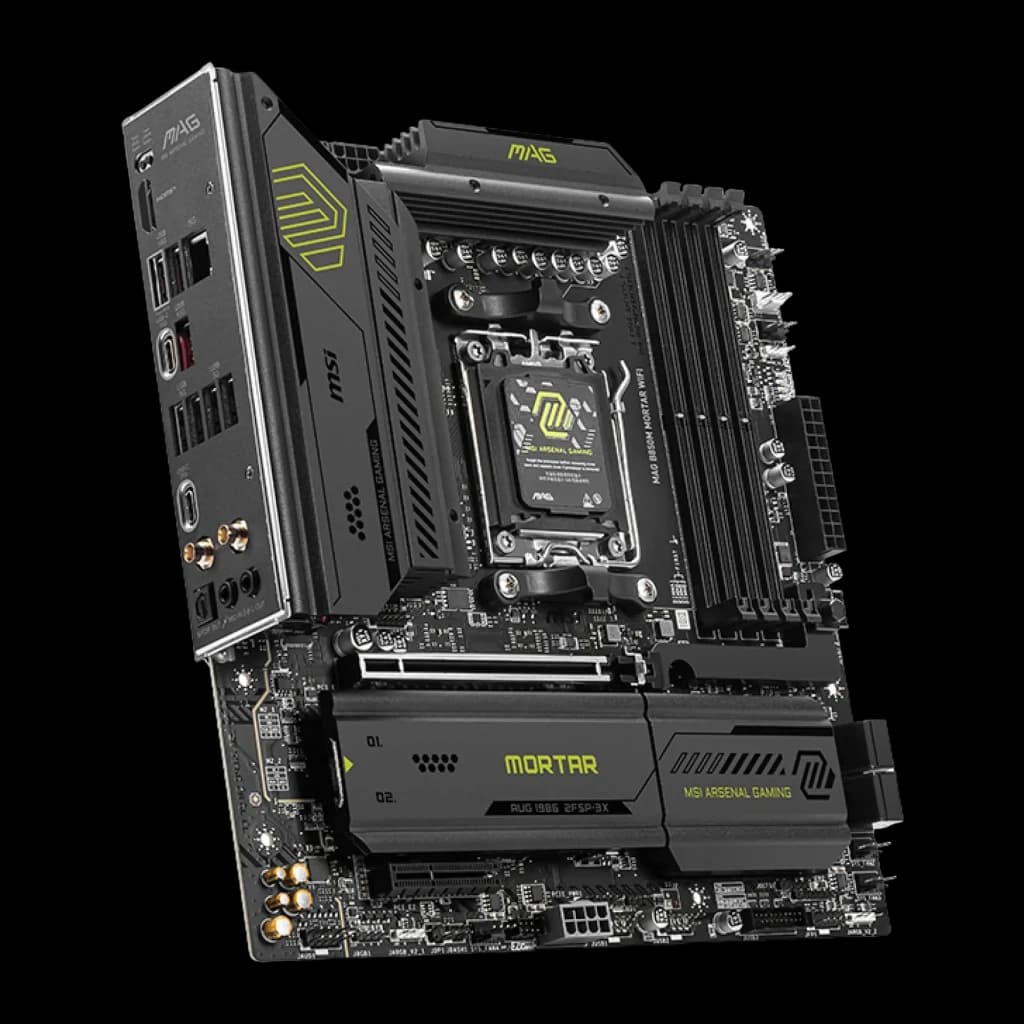

La MSI MAG B850M Mortar WiFi es una placa base micro ATX con chipset AMD B850 y socket AM5. Su PCB mide 243,8 x 243,8 mm: cabe en cajas mATX y ATX estándar, pero no en mini-ITX, así que conviene verificar la compatibilidad con la caja antes de comprar. MSI la diseñó para builds AMD Ryzen actuales en formato compacto, incluyendo de serie WiFi 7, Ethernet 5 Gigabit y 3 ranuras M.2, sin necesidad de tarjetas adicionales.

Procesadores compatibles y lo que implica el socket AM5

El socket AM5 acepta procesadores AMD Ryzen de las series 7000, 8000 y 9000. No es compatible con procesadores Intel ni con el socket AM4, así que los Ryzen 5000 anteriores no funcionan aquí. Un dato que conviene tener claro antes de comprar: la placa no tiene gráfico integrado propio. Si el procesador elegido es de la serie Ryzen 7000 o 9000 estándar, que no llevan GPU integrada, es obligatorio instalar una tarjeta gráfica dedicada para obtener imagen. Los Ryzen 7000G y 8000G sí incluyen iGPU y pueden usarse sin tarjeta gráfica. El chipset B850 deja ajustar el multiplicador de la CPU y hacer overclocking de memoria sin ser el chipset tope de gama de AMD.

Memoria DDR5: cuántas ranuras, cuánta velocidad y un matiz importante

Hay 4 ranuras DDR5 DIMM con capacidad máxima de 256 GB. La velocidad de 8200 MT/s que figura en las especificaciones solo se alcanza con un módulo por canal y overclocking manual mediante perfiles EXPO. Si se llenan las 4 ranuras con 2 módulos por canal, la velocidad garantizada baja a 4800 MT/s JEDEC, un límite que muchos fabricantes no aclaran en sus fichas. Quien planee instalar 4 módulos desde el principio debe asumir esa velocidad más conservadora, o contar con que el overclocking manual tras el arranque puede mejorarla sin garantías.

Tres ranuras M.2 y la velocidad real según el Ryzen instalado

Las 2 primeras ranuras M.2 van conectadas directamente a la CPU y soportan hasta PCIe 5.0 x4, pero solo con Ryzen 7000 o 9000 estándar: con un Ryzen 8000, esas mismas ranuras bajan a PCIe 4.0, por lo que un SSD Gen5 no rendirá a su velocidad máxima. La tercera ranura depende del chipset y llega solo a PCIe 4.0 x2, independientemente del procesador instalado. Además, esta tercera ranura está situada en la parte trasera de la PCB, no lleva disipador propio y su instalación puede requerir retirar la placa de la caja. Para quien todavía use discos duros o SSDs SATA, hay 4 puertos SATA III disponibles.

Conectividad integrada: WiFi 7, LAN 5 Gigabit y lo que ahorran

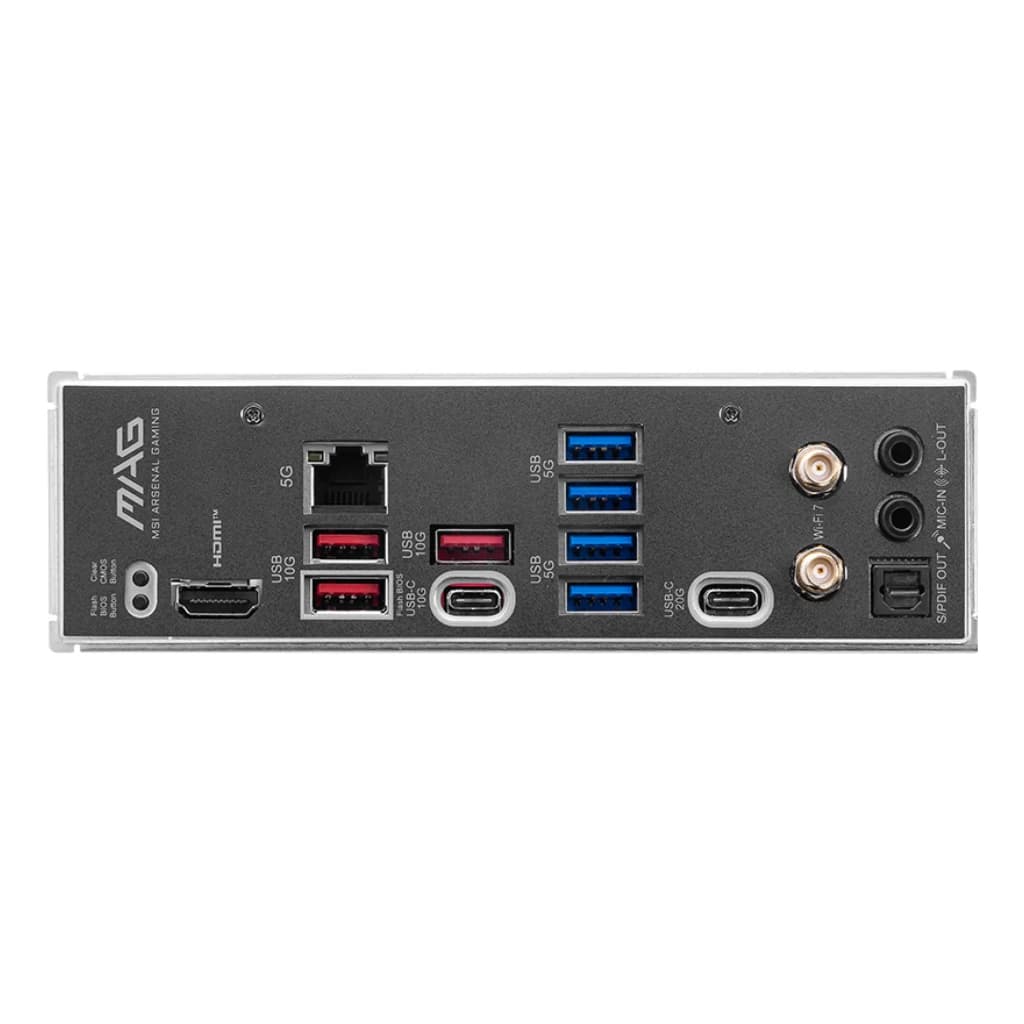

La placa incluye WiFi 7 y Bluetooth 5.4 de serie, sin necesidad de tarjeta adicional. Lo más destacado en conectividad por cable es el Ethernet 5 Gigabit (Realtek 8126-VB), inusual en placas B850 mATX: quien ya tenga un switch o router con puertos 2,5G o superiores no necesita comprar una tarjeta de red separada. Eso sí, la mayoría de routers domésticos no pasan de 1G, así que el beneficio real depende de la infraestructura de red de cada uno. El panel trasero reúne 4x USB 5 Gbps Tipo A, 3x USB 10 Gbps Tipo A, 1x USB 10 Gbps Tipo C, 1x USB 20 Gbps Tipo C y un HDMI 2.1 para procesadores con iGPU integrada.

Alimentación VRM y un detalle útil en el montaje

El sistema de alimentación es de 12+2+1 fases con MOSFETs de 60A SPS y doble conector de 8 pines para la CPU, lo que da margen suficiente para alimentar Ryzen de alta TDP sin comprometer la estabilidad. En cuanto al montaje, el panel trasero incluye un botón Flash BIOS que actualiza la BIOS sin tener procesador ni RAM instalados: útil si se compra la placa antes de tener el resto de componentes, porque garantiza compatibilidad con el Ryzen antes de montarlo todo. La BIOS es UEFI AMI.

Preguntas frecuentes

¿Es compatible con procesadores AMD Ryzen 5000 o con socket AM4?

No. Esta placa usa el socket AM5 y solo acepta procesadores AMD Ryzen de las series 7000, 8000 y 9000. Los Ryzen 5000 y anteriores van en AM4 y no son físicamente compatibles con este socket.

¿Necesito tarjeta gráfica dedicada para usar esta placa base?

Depende del procesador. Los Ryzen 7000 y 9000 estándar no llevan GPU integrada, así que sin tarjeta gráfica dedicada no habrá imagen. Los Ryzen 7000G y 8000G sí incluyen iGPU y pueden funcionar sin tarjeta gráfica adicional.

¿Cuál es la velocidad real de los slots M.2 si uso un Ryzen 8000?

Con un Ryzen 8000, los dos primeros slots M.2 bajan de PCIe 5.0 a PCIe 4.0 x4. El tercer slot siempre va a PCIe 4.0 x2 independientemente del procesador. Un SSD Gen5 no alcanzará sus velocidades máximas con Ryzen 8000.

¿Puedo instalar cuatro módulos DDR5 y seguir haciendo overclocking a velocidades altas?

Con las 4 ranuras ocupadas (2 módulos por canal), la velocidad garantizada baja a 4800 MT/s JEDEC. Los 8200 MT/s solo se alcanzan con un módulo por canal y overclocking manual mediante EXPO.

¿Para qué sirve el botón Flash BIOS del panel trasero y cuándo es útil?

Con un USB preparado, actualiza la BIOS sin necesitar procesador ni módulos de RAM instalados. Es especialmente útil si se compra la placa antes que el procesador, para asegurar la compatibilidad antes de montar el resto.

¿Cabe esta placa en una caja mini-ITX o solo en mATX y ATX?

Solo cabe en cajas con soporte micro ATX o ATX. Sus dimensiones de 243,8 x 243,8 mm son demasiado grandes para una caja mini-ITX.
