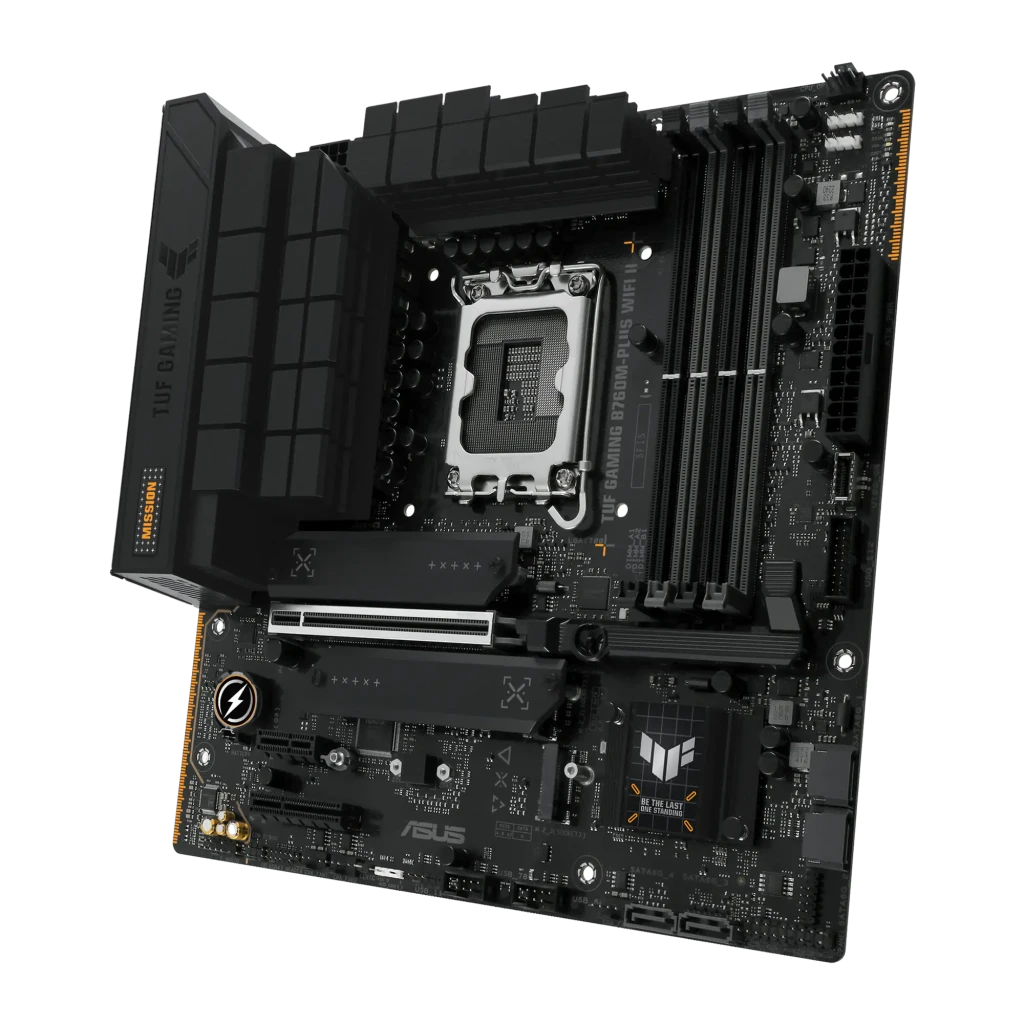

La TUF Gaming B760M-Plus WiFi II es una placa base en formato Micro ATX (244 x 244 mm) con chipset Intel B760 y socket LGA 1700. Su tamaño cabe en cajas ATX y mATX estándar, pero no en mini-ITX. ASUS la planteó para montar todo lo necesario en poco espacio: WiFi 6E, tres ranuras M.2 y conectividad moderna sin tarjetas adicionales.

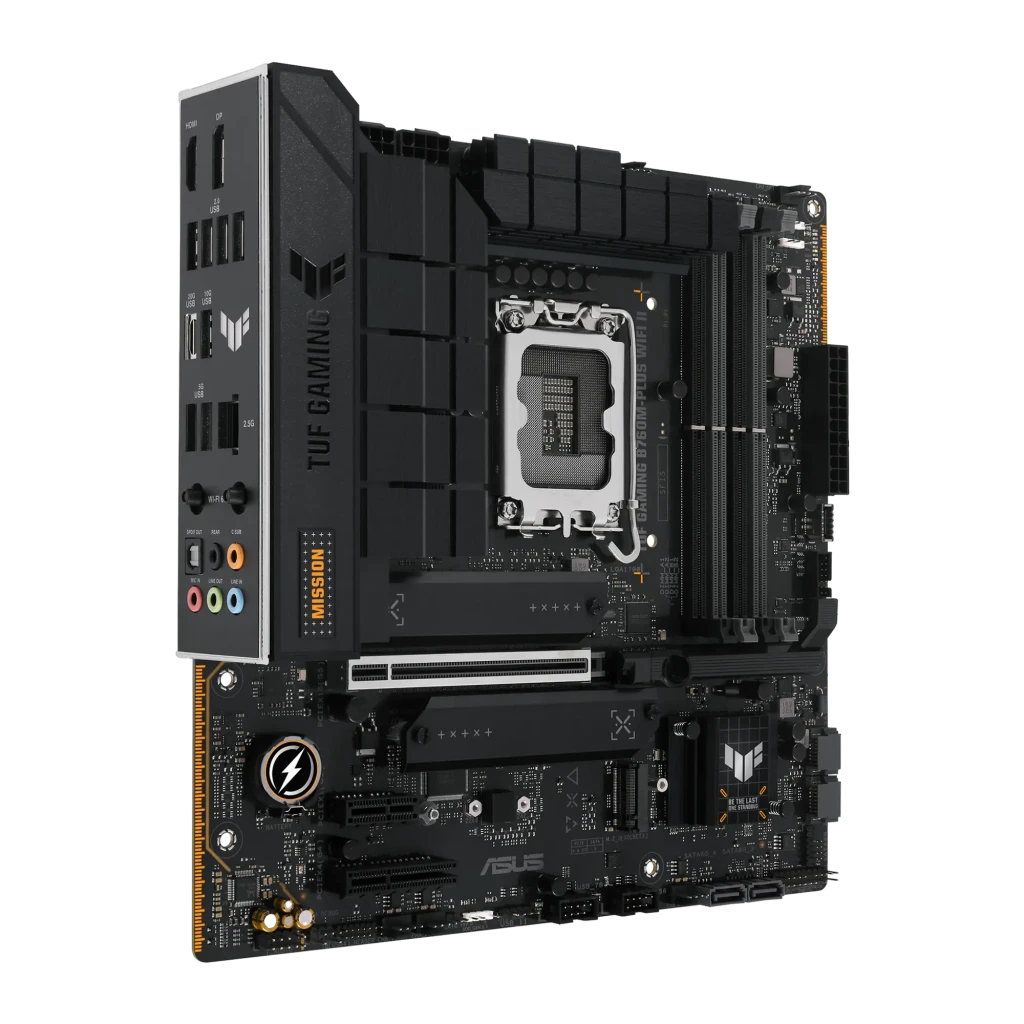

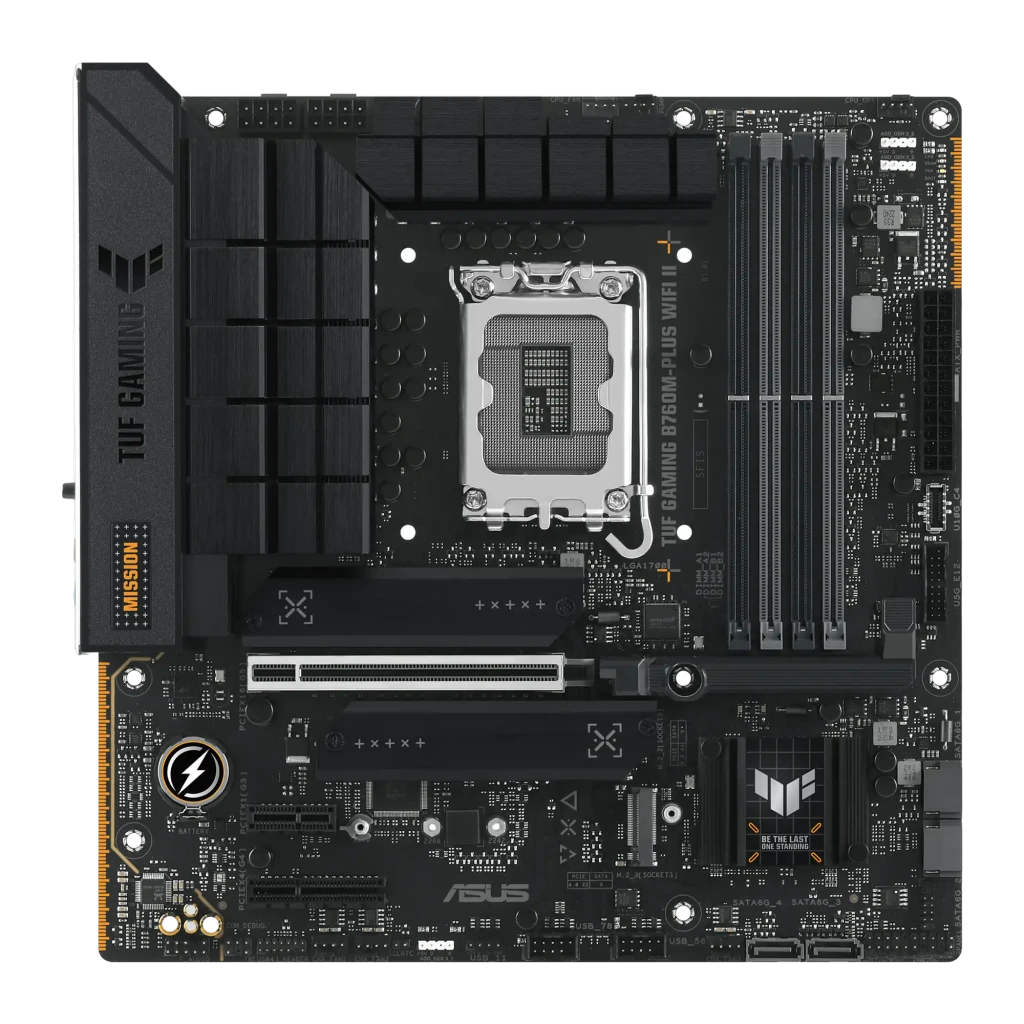

El socket LGA 1700 es el requisito físico de partida: la placa acepta procesadores Intel Core i3, i5, i7, i9, Celeron y Pentium Gold de 12ª, 13ª y 14ª generación. Si el procesador no es de esa familia, no hay encaje posible. El segundo filtro es la memoria: la placa solo admite DDR5. Quien venga de un montaje anterior con módulos DDR4 no puede reutilizarlos; toca comprar memoria nueva. Hay 4 ranuras DIMM con un techo de 192 GB. Las velocidades llegan hasta 7800 MHz, pero ese límite se alcanza únicamente con perfiles XMP/EXPO activados en la BIOS: el chipset B760 no deja ajustar voltajes ni frecuencias de forma manual como sí haría una placa con chipset Z790.

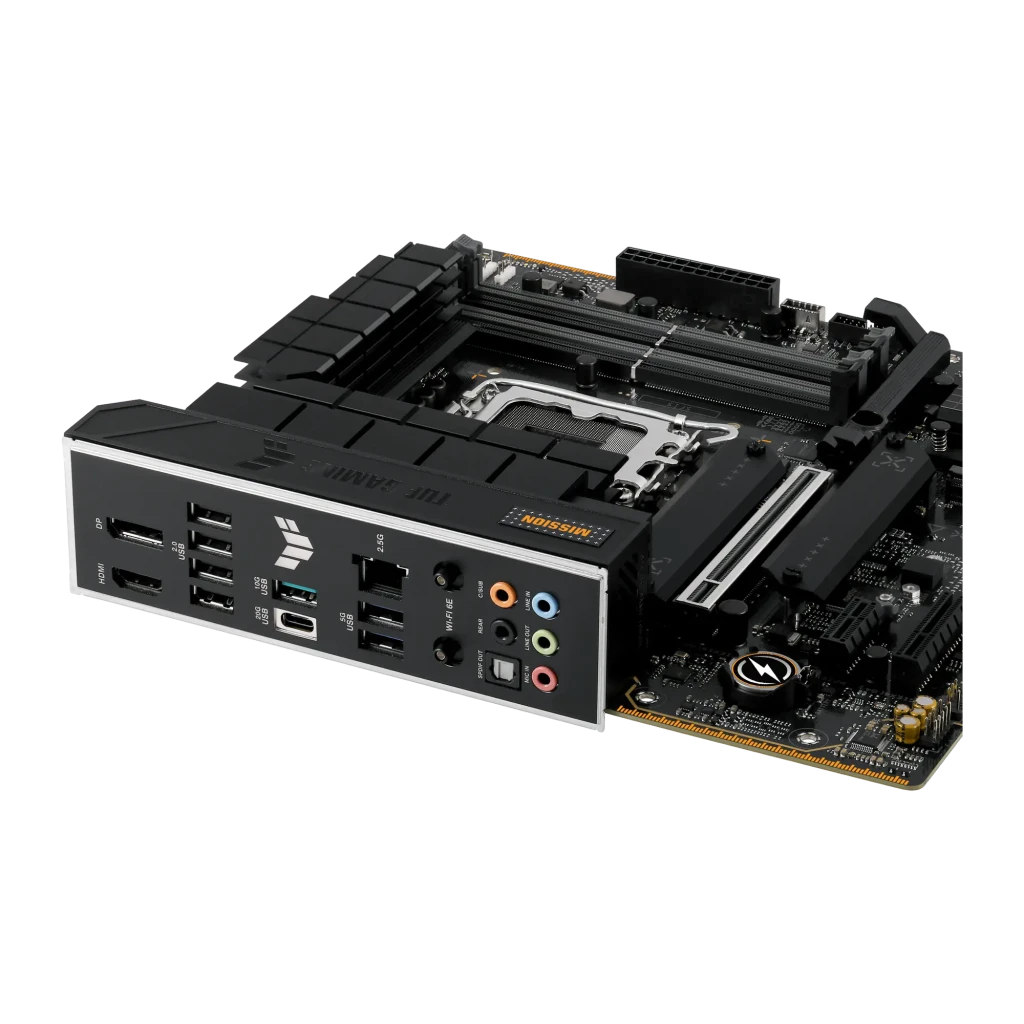

La placa suma 3 ranuras M.2 (Key M, formatos 2242, 2260 y 2280) y 4 puertos SATA III, lo que da siete posiciones de almacenamiento en total. En la práctica, con esa distribución se instalan uno o varios SSD NVMe rápidos para el sistema operativo y aplicaciones, y los puertos SATA quedan para discos duros de gran capacidad o SSD adicionales sin sacrificar ninguna ranura. La caja incluye cables SATA, pero el número exacto no está especificado. Quien planee usar los cuatro puertos SATA debe verificar cuántos cables trae antes de dar el montaje por completo.

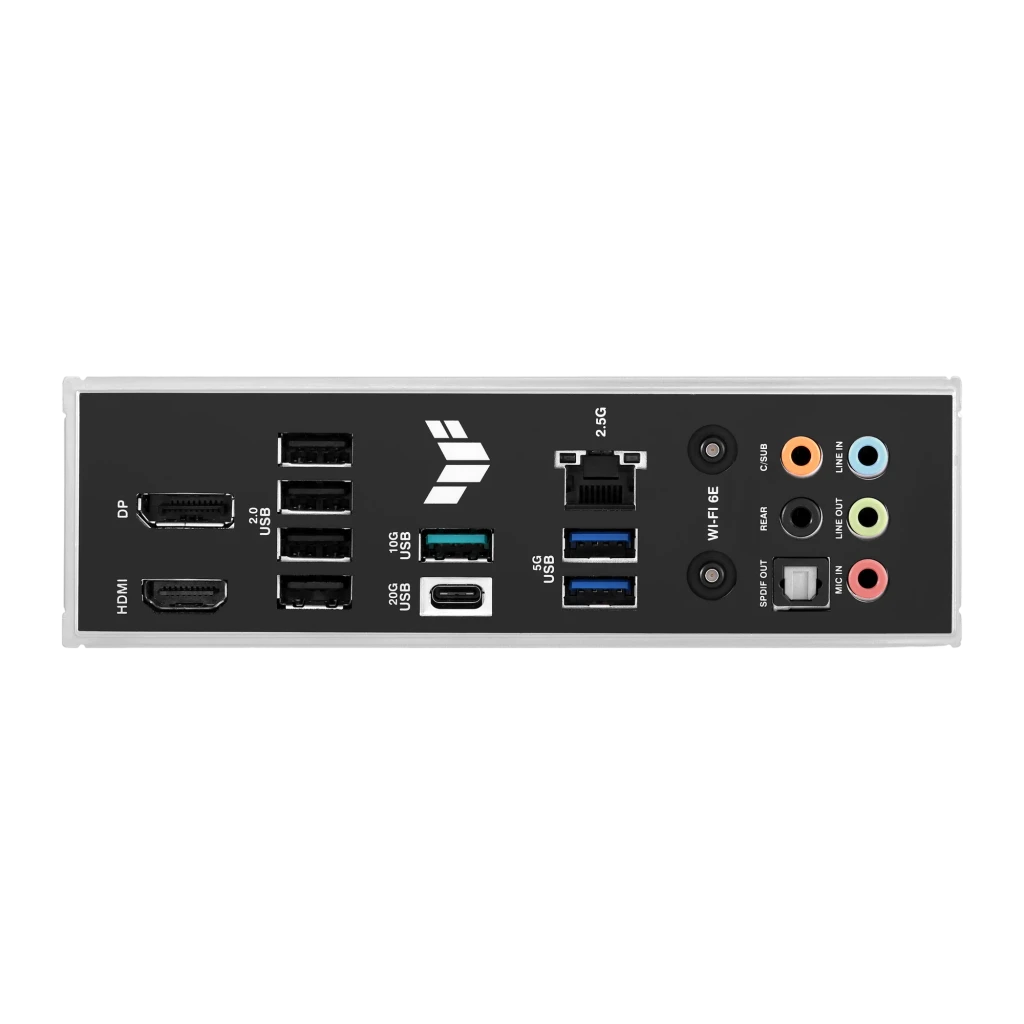

Los tres tipos de conectividad van integrados en la placa: no hay que añadir ninguna tarjeta ni adaptador. WiFi 6E cubre la banda de 6 GHz además de las habituales de 2,4 y 5 GHz; las 2 antenas necesarias vienen en la caja, así que el WiFi está listo desde el primer arranque. Por cable, el puerto Ethernet es de 2,5 Gigabit. Bluetooth 5.3 completa la conectividad inalámbrica para teclados, ratones u otros periféricos sin necesidad de dongles USB.
La ranura principal es PCIe 5.0 x16, el estándar más reciente para tarjetas gráficas: no hay restricción de ancho de banda para GPU actuales ni de próxima generación. Además hay una ranura PCIe 4.0 x4 y una PCIe 3.0 x1 para tarjetas de expansión adicionales. La placa lleva un conector Thunderbolt interno, pero no hay puerto Thunderbolt en el panel trasero. Para usarlo hay que instalar una tarjeta de expansión Thunderbolt compatible, lo que ocupa la ranura PCIe x4 y supone un coste extra. Quien no planee añadir esa tarjeta, ese conector no aporta nada por sí solo. El chipset se enfría de forma pasiva, sin ventilador propio. Elimina una fuente de ruido, pero en builds muy cargadas o con ventilación de caja ajustada conviene asegurarse de que el flujo de aire llega a esa zona.
¿Con qué procesadores es compatible la ASUS TUF Gaming B760M-Plus WiFi II?
Acepta procesadores Intel Core i3, i5, i7, i9, Celeron y Pentium Gold de 12ª, 13ª y 14ª generación con socket LGA 1700. Cualquier procesador fuera de esa familia o socket no encaja físicamente en la placa.
¿Qué tipo de memoria RAM admite y cuánta puede llegar a soportar?
Solo admite DDR5 en formato DIMM; los módulos DDR4 no son compatibles. Dispone de 4 ranuras con soporte dual channel, un máximo de 192 GB y velocidades de hasta 7800 MHz con perfil XMP/EXPO activado en la BIOS.
¿Cuántas ranuras M.2 y puertos SATA tiene para almacenamiento?
Incluye 3 ranuras M.2 (Key M, formatos 2242/2260/2280) y 4 puertos SATA III, lo que permite conectar hasta 7 unidades de almacenamiento en total. La ranura PCIe principal es PCIe 5.0 x16, sin restricción de ancho de banda para GPU actuales.
¿El WiFi y el Bluetooth van integrados o hay que añadir tarjetas?
Van integrados de serie: WiFi 6E (bandas 2,4, 5 y 6 GHz) con 2 antenas incluidas en la caja, Ethernet 2,5 GbE y Bluetooth 5.3. No es necesario ningún adaptador ni tarjeta adicional.
| Especificaciones técnicas | |
| Diseño | |
| Conectores de ventilador de chasis | 3 |
| Dimensiones (ancho x profundidad) | 244 x 244 mm |
| Ancho | 244 mm |
| Profundidad | 244 mm |
| Potencia y Hardware | |
| Fabricante de procesador | Intel |
| Socket de procesador | LGA 1700 |
| Procesadores compatibles | Intel Core i3, Core i5, Core i7, Core i9, Celeron, Pentium Gold |
| Tipo de ranuras de memoria | DIMM |
| Número de ranuras de memoria | 4 |
| Memoria máxima soportada | 192 GB |
| Canales de memoria | Dual channel |
| Velocidades de memoria soportadas | 4800,5000,5200,5400,5600,5800,6000,6200,6400,6600,6800,7000,7800 MHz |
| Velocidad de memoria máxima (OC) | 7800 MHz |
| Soporte ECC | No ECC |
| Conector de alimentación CPU | 2 x 8 pines EPS (ATX12V) |
| Procesador compatible | Intel® Celeron®, Intel® Core™ i3, Intel® Core™ i5, Intel® Core™ i7, Intel® Core™ i9, Intel® Pentium® Gold |
| Soporte para proceso paralelo | No compatible |
| Sockets de procesador soportados | LGA 1700 |
| tipos de memoria compatibles | DDR5-SDRAM |
| Conectividad | |
| Wi-Fi | Wi-Fi 6E (802.11ax) |
| Bluetooth | 5.3 |
| Ethernet | 2.5 Gigabit Ethernet |
| Puertos USB 2.0 (panel trasero) | 4 |
| Puertos USB 3.2 Gen 1 Tipo A (panel trasero) | 2 |
| Puertos USB 3.2 Gen 2 Tipo A (panel trasero) | 1 |
| Puertos USB 3.2 Gen 2 Tipo C (panel trasero) | 1 |
| Salida HDMI | 1 x HDMI 2.1 |
| Salida DisplayPort | 1 x DisplayPort 1.4 |
| Salida S/PDIF | Sí |
| Puerto LAN (RJ-45) trasero | 1 |
| Conectores de antena Wi-Fi | 2 |
| Estándar Wi-Fi | Wi-Fi 6E (802.11ax) |
| Wi-Fi estándares | Wi-Fi 6E (802.11ax) |
| Características | |
| Chipset | Intel B760 |
| Factor de forma | Micro ATX |
| Audio | 7.1 canales, High Definition Audio |
| Color | Negro |
| Sistemas operativos soportados | Windows 10, Windows 11 |
| Componente para | PC |
| Familia del chipset | Intel |
| Tipo de enfriamiento | Pasivo |
| Alimentación | ATX |
| Reguladores del almacenaje | |
| Niveles RAID | 0, 1, 5, 10 |
| Tipos de unidades de almacenamiento admitidas | HDD & SSD |
| Interfaces de disco de almacenamiento soportados | M.2, SATA III |
| Número de HDDs soportados | 4 |
| Número de unidades de almacenamiento compatibles | 7 |
| Compatibilidad con RAID | Sí |
| Interno I/O | |
| Conectores USB 3.2 Gen 1 internos | 1 |
| Conectores USB 3.2 Gen 2 internos | 1 |
| Conector de ventilador CPU | Sí |
| USB 2.0, conectores | 3 |
| Número de conectores SATA III | 4 |
| Conector de audio en panel frontal | Sí |
| Conector de potencia ATX (24 pines) | Sí |
| Número de conectores a ventilador de chasis | 3 |
| Conector de instrusión a chasis | Sí |
| Conector de energía EPS (8-pin) | Sí |
| Encabezados Thunderbolt | 1 |
| Conector eléctrico de 12 V | Sí |
| Conector para tiras LED RGB | Sí |
| BIOS | |
| BIOS | UEFI AMI |
| Tamaño de memoria BIOS | 128 MB |
| Panel trasero Puertos de I/O (entrada/salida) | |
| Cantidad de puertos USB 2.0 | 4 |
| Cantidad de puertos tipo A USB 3.2 Gen 1 (3.1 Gen 1) | 2 |
| Cantidad de puertos tipo A USB 3.2 Gen 2 (3.1 Gen 2) | 1 |
| Cantidad de puertos tipo C USB 3.2 Gen 2 (3.1 Gen 2) | 1 |
| Ethernet LAN (RJ-45) cantidad de puertos | 1 |
| Número de puertos HDMI | 1 |
| Versión HDMI | 2.1 |
| Cantidad de DisplayPorts | 1 |
| Versión de DisplayPort | 1.4 |
| Salidas para auriculares | 1 |
| Entrada de línea | Sí |
| Micrófono, jack de entrada | Sí |
| Puerto de salida S/PDIF | Sí |
| Conector para antena WiFi-AP | 2 |
| Ranuras de expansión | |
| PCI Express x1 (Gen 3.x) ranuras | 1 |
| Ranuras PCI Express x4 (Gen 4.x) | 1 |
| Ranuras PCI Express x16 (Gen 5.x) | 1 |
| Número de ranuras M.2 (M) | 3 |
| Contenido del embalaje | |
| Cables incluidos | SATA |
| Manual de usuario | Sí |
| Otros | |
| Tipo de memoria | DDR5 |
| Conectores SATA III | 4 |
| Ranuras M.2 | 3 (M.2 Key M, formatos 2242/2260/2280) |
| Ranura PCIe x16 | 1 x PCIe 5.0 x16 |
| Ranura PCIe x4 | 1 x PCIe 4.0 x4 |
| Ranura PCIe x1 | 1 x PCIe 3.0 x1 |
| Conector Thunderbolt interno | 1 |
| Conector de alimentación principal | 24 pines |
| Conector tira LED RGB | Sí |
| Peso | 982 g |
